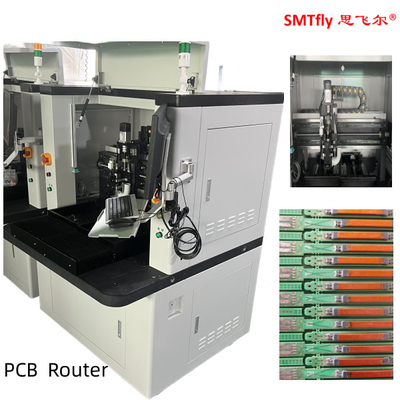

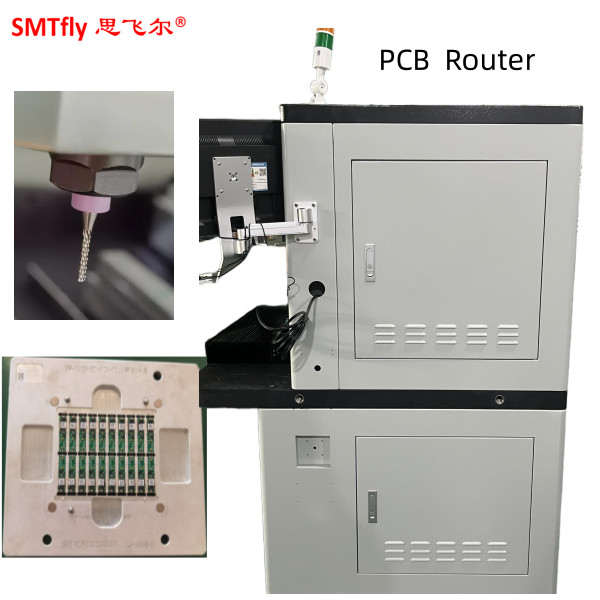

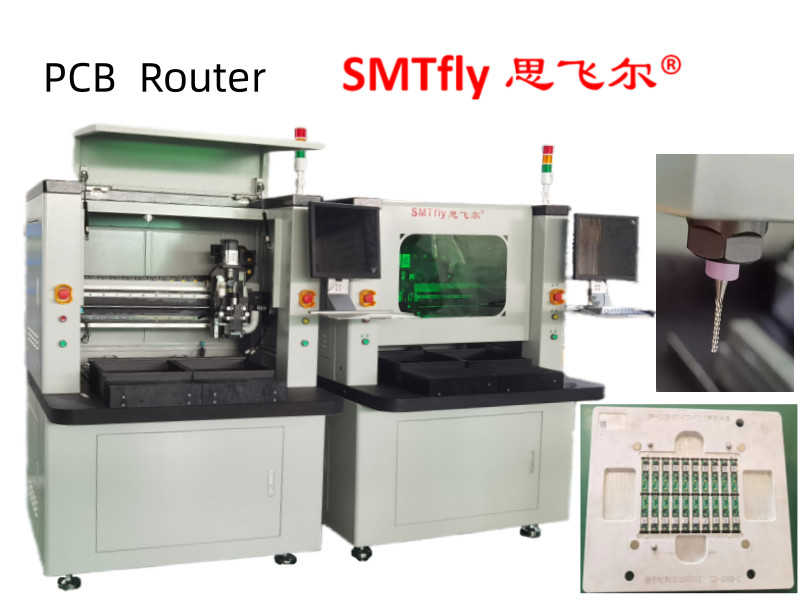

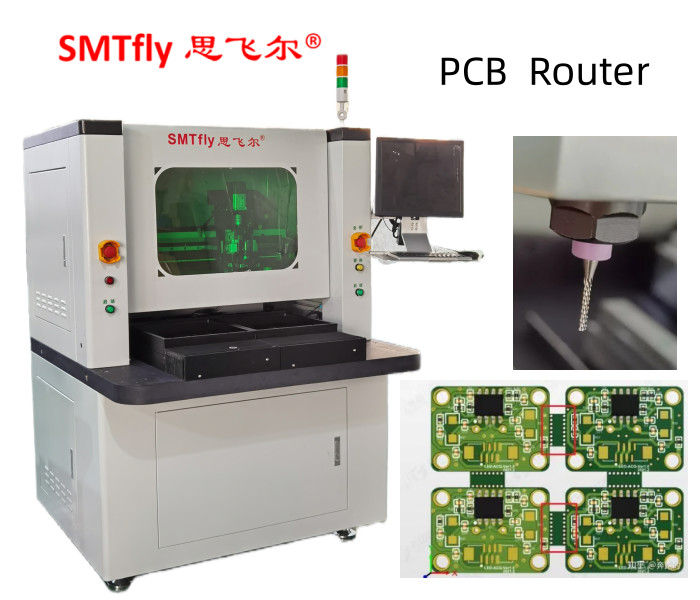

Bilgisayar Endüstrisi için PCB Depaneling 0.001mm Eksen Doğruluğu ile
Donanım
SPINDLE Morning Star döner ve inverter
CCD: Sony 520 sanayi kameraları
LENS: Bilgisayar EX2C
Vuruş: TBI Precision Ground Ball Vuruşları
Rehber: HIWIN genişleme İthalatlı doğrusal rehber rayı
Motor: JiaBao LCF Serisi
I/O CONTROL CARD: HFC PCI-9074
Sürücü Kontrol Kartı: HFC PCI-9074
I/O CARD: PCI-9074-64pcs/-38pcs
Statik temizlik: STATIC-ST401A Serisi
Bilgisayar: RMC-8401/6113LP4/300ATX/8651VNA/P4 2.8G 2CPU ((S) / 1G DDR/80G)
Makine arayüzü: AOC LCD17",Logitech fare
yazılım
| Kontrol sistemi | Windows XP Profesyonel (Service3, v.3244) |
| GUI işlevi | Çinli Windows XP |
| Programı Düzenle | İç çizgi |
| Görme sistemi | CCD AOTU ofset |
| Kontrol sistemi | F1.0.2 versiyonu |
Performans parametreleri
Genel olarak
Boyutlar: 1220mm*1450mm*1420mm
Ağırlık: 550KG
Yükseklik kayması: 60~110mm
Manipülatör
Motor tipi: JiaBao serisi
Konumlandırma tekrarlanabilirliği: 0.001mm
Eksen çalışma alanı ((max): 680mm*360mm*50mm
İş istasyonu
PCB sabitleme: standart,özellik
PCB yükleme / boşaltma: el
PCB boyutu (maksimum): 322mm*322mm
PCB kalınlığı (max): 5 mm
Bağlantı
Sertlik sabitlemesi: standart
Bağlama: makine
Döner Motoru
Güç: 400W
Döner: 50000 rpm/dakikada
Koruma: Kendi / rüzgar soğutma
Değişim kesicisi: Uzmanlık
Routing yeteneği
Kesme hızı ((max.)): 100mm/s
Sürüş hızı ((max.)): 3000mm/s
Kesim hassasiyeti:0.01mm
Vakum Sistemi
Vakum gücü:2.2KW AC 380V
Vacuum plomb
Uygulamalar
Güç: 2.2KW AC380V
Hava kaynağı: 2 ~ 5KG / cm2
Programlama
Program düzenleme: Inline
İşlev düzenleme: çizgi, yay, daire, U eğri
Program depolaması: HDD
Görme sistemi: SONE renkli CCD
freze kesicisi ofset: AUTO
Vakum ayarlamaları: AUTO
Operasyon Monitorları
İndikatör: İndikatör Makine durumu
Araç kontrolü: Otomatik algılama Araç ömrü, zaman testi kullanımı
Motor koruma: Aşırı ısınma, aşırı yükleme, düşük voltaj koruma fonksiyonuna sahiptir
Motor aşırı yükleme kontrolü: Aşırı yükleme var, hat normal, düşük gerilim koruma fonksiyonu
Araç kullanılabilir süresi: otomatik algılama araç ömrü,
Veri istatistikleri: Ayrı tablo modeli, ayrı sayım, çeşitli sayım yöntemleri
Hata kaydı: Yazılım otomatik olarak tüm alarmları kaydeder makinelerin hafızası
III. Doğruluk
Eksen doğruluğu: 0.001mm
Kesme doğruluğu: 0.1mm
IV. Güvenlik
Çalışma alanı koruması: Dört mühürlü koruma ile
Kapı sensörü: Ön ve arka güvenlik kapısı mikro anahtarı sensörü (iletilmelidir)
İhtiyaç Durdurma düğmesi
3.Fonksiyon Açıklaması
1) X10 yakınlaştırma görüntüsü programlamayı kolaylaştırır ve nokta ayarının doğruluğunu artırır
2) İki kaydırıcı masa, daha iyi verimlilik için takma süresini azaltmak için aynı anda giriş ve çıkış hareketini sağlar.
3) AUTO MARK ofset sistemi.CCD görüntüsü kesmeden önce gereksiz hatayı azaltmak için yolu veya yönlendirmeyi kontrol edebilir ve simüle edebilir
4) Routng bit otomatik olarak kaldırmak ve bir sonraki programlanmış noktaya kaydırmak daha sonra rotasyon bit ömrünü uzatmak için kesmek
5) Güvenlik kapısı endüstrisi tasarımı
6) CCD görüntüsü, kesmeden önce gereksiz hatayı azaltmak için yolu veya yönlendirmeyi kontrol edebilir ve simüle edebilir
4.Uygulama
matkap
Müşterilerden geri bildirim
Neden biz?
|
1Denizde makine servisine hazır mühendisler. |
Mühendisler makine eğitimi ve teknik destek için yabancı ülkelere gönderilmeye hazır. |
|
2Olgun bir teknik ve işleme öncüsü yüksek kaliteli makineler yapar. |
Güney Çin'deki en büyük fabrika olarak, PCB ayırıcı makineleri ve lehim makineleri konusunda 12 yıllık deneyime sahibiz. pcb yönlendirici makinesi Araştırma ve geliştirme ekibimiz, piyasa gelişim eğilimini karşılamak için mevcut makineleri sürekli olarak yükseltmektedir. |
|
3- Etkili müşteri hizmeti. |
Başarılı olmak için, sorumluluğu üstlenmeliyiz, iş arkadaşlarımızla ve departmanlarımızla işbirliği yapmalıyız.Birbirinizle etkili bir şekilde iletişim kurun.Müşteriler tarafından ulaşılabilir olmak ve sorunlarını çözmek ve müşteriler için değer yaratmak için hızlı yanıtlar vermek. |
|
4.Makine için bir yıllık garanti aksesuarlar hariç. b router makine |
Güçlü çerçeve yapısı ve Japon çelik bıçakları iyi değerlendirildi ve denizaşırı müşteriler tarafından tanındı.Müşteriler sadece nakliye masrafını ödemek zorundadır.. |
|
Görevimiz: |
PCB sektöründe devam eden PCB ayırıcı teknolojik yenilik, müşterilerin başarısını sağlamak için daha fazla değer yaratmak için |
|
Görüşümüz: |
PCB endüstrisi dünyanın önde gelen çözüm sağlayıcıları haline PCB ayırıcı. pcb router makine |
