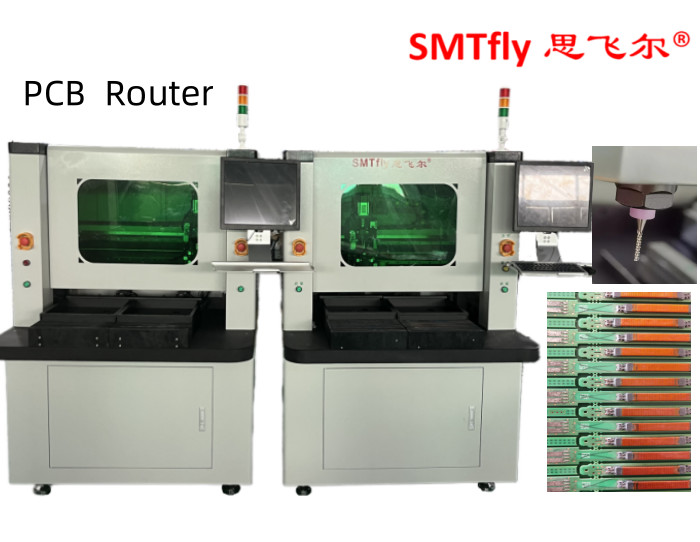

12 Ay Garanti ve Denizaşırı Eğitim için PCB Ayırıcı Yönlendirici
1. PCBayırmaYönlendirici Özelliği
1.X10 yakınlaştırma görüntüsü, programlamayı kolaylaştırır ve nokta ayarının doğruluğunu artırır.

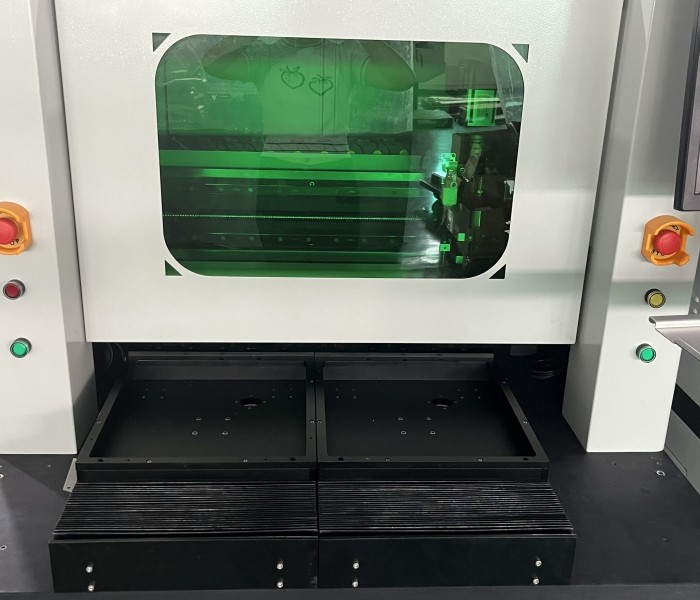

2. İki sürgülü tabla, daha iyi üretkenlik için yapışma süresini azaltmak için aynı anda içeri ve dışarı hareket sağlar.
3. OTOMATİK MARK ofset sistemi. CCD görüntüsü, kesmeden önce gereksiz hataları azaltmak için yolu veya rotayı kontrol edebilir ve simüle edebilir.

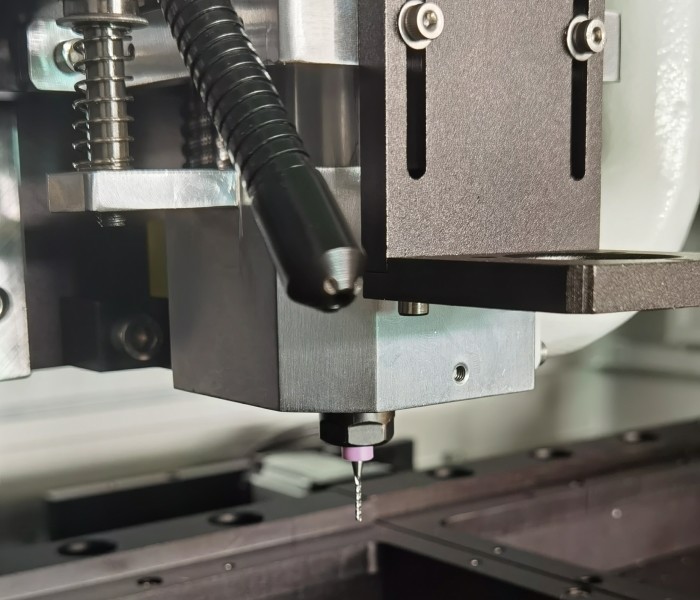

4. Yönlendirme biti ömrü kontrolü ve 120M kesmeyi bitirdiğinde operatöre yönlendirme bitlerini değiştirmesini hatırlatmak için alarm sistemi vardır.Ve yönlendirme biti ilk 2 mm ilk freze noktasını keser, orta 2 mm ikinci freze noktasını keser, son 2 mm ise ömrünü uzatmak için üçüncü freze noktasını keser.
5. CCD görüntüsü, kesmeden önce gereksiz hataları azaltmak için yolu veya yönlendirmeyi kontrol edebilir ve simüle edebilir.
2. PCB Depaneling Yönlendiricisi Avantajlar
1. Yerine çift kaydırıcı kullanarak kesme bekleme sürelerini azaltın, üretim kapasitesini artırın.
2. Kalayın çatlaması ve parça hasarı ve diğer sorunlardan kaynaklanan yapay kanatçıklardan kaçının.
3. Mekanik stres tarafından üretilen kör veya kıvrım kullanmaktan kaçının.
4. Bitmiş plaka arkı ve hat kesimi için uygundur.
5. Son kesimin küçük parçaları, cep telefonunun taban plakası, PDA, PC arayüz kartı vb. için uygundur.
3. PCB Depaneling Yönlendirici Parça Listesi
| I. Donanım | |
| MİLİ | KAVO mili |
| CCD | Sony 520 serisi endüstriyel kameralar |
| LENS | Bilgisayar EX2C |
| Vida | TBI Hassas zemin vidalı ithalatı |
| Kılavuz | HIWIN genişletme İthal lineer kılavuz ray |
| MOTOR | Jiabao LCF Serisi |
| G/Ç KONTROL KARTI | HFC PCI-9074 |
| SÜRÜCÜ KONTROL KARTI | HFC PCI-9074 |
| G/Ç KARTI | PCI-9074-64pcs/-38pcs |
| Statik temizleme | STATİK-ST401A Serisi |
| Bilgisayar | (RMC-8401/6113LP4/300ATX/8651VNA/P4 2.8G 2CPU(S)/1G DDR/80G) |
| makine arayüzü | AOC LCD17", Logitech fare |
| 2. yazılım | |
| Kontrol sistemi | Windows XP Professional (Service3,v.3244) |
| Operasyon GUI'si | İngilizce Windows XP |
| Program düzenleme | Çizgide |
| Görüş sistemi | CCD AOTU ofseti |
| Kontrol sistemi | F 1.2.88 versiyonu |
4. PCB Depaneling Yönlendiricisi parametreler
| Etraflı | |
| Boyutlar(G*D*Y) | 1370mm*1650mm*1450mm |
| Ağırlık | 650kg |
| Yükseklik ofseti | 60~110mm |
| Manipülatör | |
| Motor tipi | Jiabao serisi |
| Konumlandırma tekrarlanabilirliği | 0,001 mm |
| Eksen çalışma alanı(max) | 830mm*580mm*50mm |
| iş istasyonu | |
| PCB sabitleme | standart, uzmanlık |
| PCB yükleme/boşaltma | Manuel |
| PCB boyutu (maks) | 320*320mm |
| PCB kalın (maks) | 5 mm |
| fikstür | |
| Sertlik fikstürü | İstemci fikstürünü kullan |
| Fikstür sabitleme | makine |
| Mil Motoru | |
| Güç | 150W |
| mil | 60000rpm/dak |
| Korumak | kendinden/rüzgar soğutma |
| Kesiciyi değiştir | uzmanlık |
| Yönlendirme yeteneği | |
| Kesme hızı (maks.) | 80 mm/sn |
| Sürüş hızı (maks.) | 2500 mm/sn |
| kesim hassasiyeti | 0,01 mm |
| Vakum sistemi | |
| vakum gücü | 3.5KW AC 380V |
| Vakum | çekül |
| Araçlar | |
| Güç | 2.0KW AC380V |
| Hava besleme | 4-6KG/cm2 |
| Programlama | |
| Program düzenleme | Çizgide |
| İşlev düzenleme | Çizgi, yay, dairesel, U-eğrisi |
| Program depolama | HDD |
| Görüş sistemi | SONE renkli CCD |
| freze ofseti | OTO |
| Vakum kurulumu | OTO |
| Operasyon Monitörleri | |
| Gösterge | Gösterge Makine durumu |
| alet kontrolü | Otomatik algılama aracı ömrü, zaman testi kullanımı |
| Motor koruması | Aşırı ısınma, aşırı yük, düşük voltaj koruma fonksiyonuna sahip olun |
| motor aşırı yükleme kontrolü | Aşırı Yük Var, hat normal, düşük voltaj koruma fonksiyonu |
| Alet kullanım süresi | Otomatik algılama aracı ömrü, |
| Veri istatistiği | Ayrı tahta modeli, ayırma sayımı, çeşitli sayım yöntemleri |
| Hata kaydı | Yazılım, makinelerin tüm alarmlarını otomatik olarak hafızasına kaydeder. |
| III.Kesinlik | |
| Eksen hassasiyeti | 0,001 mm |
| Kesme hassasiyeti | 0.1mm |
| IV.Emniyet | |
| Çalışma alanı koruması | Dört mühürlü koruma ile |
| Kapı sensörü | Ön ve arka güvenlik kapısı mikro anahtar sensörü (isteğe bağlı) |
| Acil durdurma düğmesi |
neden bizi seçmelisiniz
1.Denizaşırı makinelere hizmet verebilecek mühendisler.
Makine eğitimi yapmak ve teknik destek sunmak için yabancı ülkelere gönderilecek mühendisler mevcuttur.
2.Aksesuarlar hariç makineler için bir yıl garanti.
Sağlam çerçeve konstrüksiyonu ve Japon çelik bıçakları iyi bir değerlendirme aldı ve denizaşırı müşteriler tarafından kabul edildi.Garanti kapsamında ücretsiz olarak değiştirilecek parçalar sunuyoruz, müşterilerin yalnızca navlun ücreti ödemesi gerekiyor.
3.Etkili müşteri hizmetleri.
Hepimiz birlikte, bireysel olarak herhangi birimizden daha güçlü ve daha akıllıyız.Başarılı olmak için sorumluluk almalı, diğer ortaklarla ve departmanlarla işbirliği yapmalı, birbirimizle etkin bir şekilde iletişim kurmalı, coşkuyu beslemeli ve karar alma sürecine katılmalıyız.Müşteriler tarafından kolayca ulaşılabilir olmak ve problemlerini çözmek için anında yanıt vermek ve müşteriler için değer yaratmak
4.Olgun teknik ve işlemenin öncüsü, yüksek kaliteli makineler yapar.
Güney Çin'deki en büyük fabrikada, PCB ayırıcı makinelerde ve lehim makinelerinde 12 yıllık tecrübeye sahibiz.PCB yönlendirici makinesi
Ar-Ge ekibimiz, pazar geliştirme trendini karşılamak için mevcut makineleri sürekli olarak yükseltmektedir.
