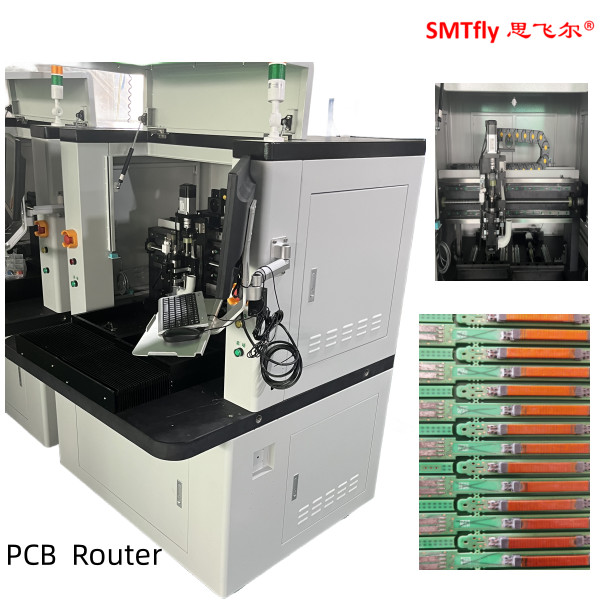

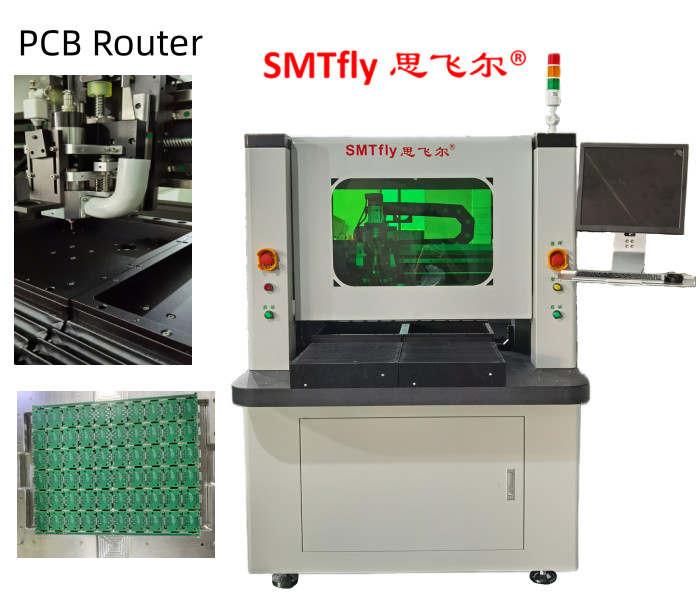

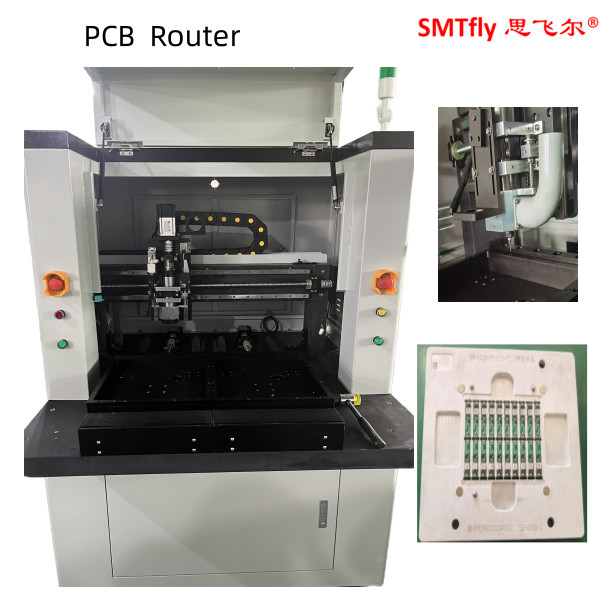

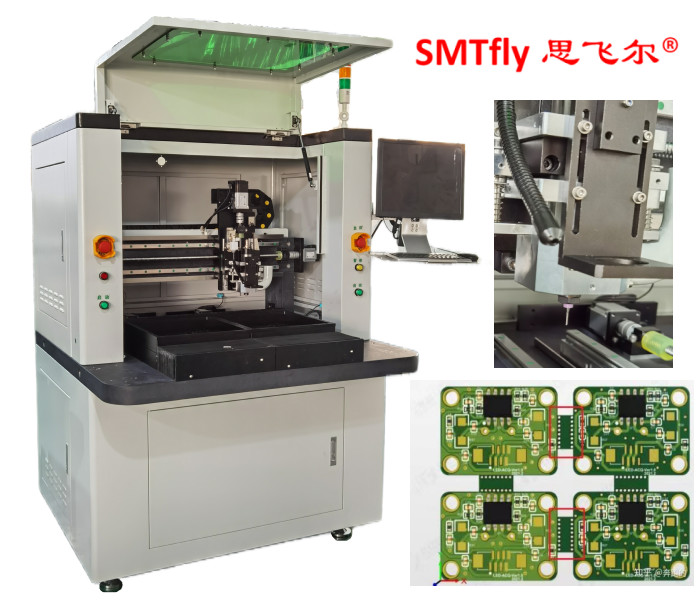

Çifte Çalışma Masası ile PCB Depaneling CNC PCB Router Makinesi,PCB DepanelizerProfil:
CW-F01 otomatik görsel kesme makinesi, (Makine Görüşü) otomatik görsel tanımlama ve düzeltme işlevine sahip yeni nesil en son tasarlanmış yüksek teknoloji ürünüdür.Hızlı ve hassas konumlandırmayı gerçekleştirmek için yüksek hassasiyetli Panasonic servo sürücü sistemi tarafından uygulanır, kesimin yüksek kalitesini ve yüksek üretkenliği sağlamak için en fazla 0.001mm'lik bir doğruluk sağlar.
Spesifikasyon Yazılım:
|
Kontrol sistemi |
Windows XP Profesyonel (Service3, v.3244) |
|
GUI işlevi |
Çinli Windows XP |
|
Programı Düzenle |
İç çizgi |
|
Görme sistemi |
CCD AOTU ofset |
|
Kontrol sistemi |
F1.0.2 versiyonu |
Donanım:
SPINDLE Morning Star döner ve inverter
|
CCD |
Sony 520 hattı endüstriyel kameralar |
|
LENS |
Bilgisayar EX2C |
|
Siktir et. |
TBI Precision zemin topu vida ithalatı |
|
Rehber |
HIWIN genişletme İthalatlı doğrusal rehber rayı |
|
Motor |
JiaBao LCF Serisi |
|
I/O CONTROL CARD |
HFC PCI-9074 |
|
Sürücü Kontrol Kartı |
HFC PCI-9074 |
|
I/O kartı |
PCI-9074-64 parça/-38 parça |
|
Statik temizlik |
STATIC-ST401A Serisi |
|
Bilgisayar |
RMC-8401/6113LP4/300ATX/8651VNA/P4 2.8G 2CPU ((S) / 1G DDR/80G |
|
Makine arayüzü |
AOC LCD17",Logitech fare |
Performans parametreleri:
|
Genel olarak |
|
|
Boyutlar ((W*D*H) |
1220mm*1450mm*1420mm |
|
Ağırlık |
550KG |
|
Yükseklik kaydırma |
60~110mm |
|
Manipülatör |
|
|
Motor tipi |
JiaBao serisi |
|
Konumlandırma tekrarlanabilirliği |
0.001mm |
|
Eksen çalışma alanı ((max) |
680mm*360mm*50mm |
|
İş istasyonu |
|
|
İş istasyonu |
Standart, uzmanlık |
|
PCB yükleme / boşaltma |
el yazması |
|
PCB boyutu (maksimum) |
322mm*322mm |
|
PCB kalınlığı (max) |
5 mm |
|
Bağlantı |
|
|
Sertlik sabitleri |
Standart |
|
Bağlantı sabitleme |
makine |
|
Döner Motoru |
|
|
Güç |
400W |
|
Döner |
50000 rpm/dakika |
|
Korumak |
Kendi/rüzgar soğutması |
|
Değiştirme kesicisi |
Uzmanlık |
|
Routing yeteneği |
|
|
Kesim hızı ((max.) |
100mm/s |
|
Sürüş hızı ((max.) |
3000mm/s |
|
Kesim hassasiyeti |
0.01mm |
|
Vakum Sistemi |
|
|
Vakum gücü |
2.2KW AC 380V |
|
Vacuum plomb |
|
|
Uygulamalar |
|
|
Güç |
2.2KW AC380V |
|
Havalandırma |
2~5KG/cm2 |
CE Sertifikası
