Presizyonlu basılı devreler tahtası kesme zemini tipi PCB yönlendirme ekipmanları
PCB Router Makine Özel CNC 0.01mm konumlandırma doğruluğu ile CE Offline
1Özellikleri:
2Avantajları:
1Çifte kaydırma cihazı kullanmak, kesim bekleme sürelerini azaltır, üretim kapasitesini arttırır.
2. Teneke parça hasarı çatlak ve diğer sorunlardan kaynaklanan yapay kapaklardan kaçının.
3- Mekanik stres tarafından üretilen kör veya katlama kullanmaktan kaçının.
4Bitmiş levha yay ve çizgi kesimi için uygundur.
5Son kesimin küçük parçaları için uygundur, bir cep telefonunun taban plaka, PDA, PC arayüz kartı ve benzeri.
3. Parça listesi
| I. Donanım | |
| Dökme | KAVO fırçası |
| CCD | Sony 520 hattı endüstriyel kameralar |
| LENS | Bilgisayar EX2C |
| Siktir et. | TBI Precision zemin topu vida ithalatı |
| Rehber | HIWIN genişletme İthalatlı doğrusal rehber rayı |
| Motor | JiaBao LCF Serisi |
| I/O CONTROL CARD | HFC PCI-9074 |
| Sürücü Kontrol Kartı | HFC PCI-9074 |
| I/O kartı | PCI-9074-64 parça/-38 parça |
| Statik temizlik | STATIC-ST401A Serisi |
| Bilgisayar | (RMC-8401/6113LP4/300ATX/8651VNA/P4 2.8G 2CPU(S)/1G DDR/80G) |
| Makine Arayüzü | AOC LCD17",Logitech fare |
| 2.yazılım | |
| Kontrol sistemi | Windows XP Profesyonel (Service3, v.3244) |
| GUI işlevi | İngilizce Windows XP |
| Programı Düzenle | İç hat |
| Görme sistemi | CCD AOTU ofset |
| Kontrol sistemi | F1.2.88 versiyonu |
4. Parametreler
| Genel olarak | |
| Boyutlar ((W*D*H) | 1370mm*1650mm*1450mm |
| Ağırlık | 650KG |
| Yükseklik kaydırma | 60~110mm |
| Manipülatör | |
| Motor tipi | Jiabao serisi |
| Konumlandırma tekrarlanabilirliği | 0.001mm |
| Eksen çalışma alanı ((max) | 830mm*580mm*50mm |
| İş istasyonu | |
| PCB sabitleme | Standart, uzmanlık |
| PCB yükleme / boşaltma | el yazması |
| PCB boyutu (maksimum) | 320*320mm (özel yapısı olabilir) |
| PCB kalınlığı (max) | 5 mm |
| Bağlantı | |
| Sertlik sabitleri | Müşteri takılımı kullan |
| Bağlantı sabitleme | makine |
| Döner Motoru | |
| Güç | 150W |
| Döner | 60000 rpm/dakika |
| Korumak | Kendi/rüzgar soğutması |
| Değiştirme kesicisi | Uzmanlık |
| Routing yeteneği | |
| Kesim hızı ((max.) | 80mm/s |
| Sürüş hızı ((max.) | 2500mm/s |
| Kesim hassasiyeti | 0.01mm |
| Vakum Sistemi | |
| Vakum gücü | 3.5KW AC 380V |
| Vakum | Plum |
| Uygulamalar | |
| Güç | 2.0KW AC380V |
| Havalandırma | 4-6KG/cm2 |
| Programlama | |
| Programı Düzenle | İç hat |
| Fonksiyon düzenleme | Düz, yay, daire, U-eğri. |
| Program depolaması | HDD |
| Görme sistemi | SONE renkli CCD |
| freze kesicisi ofset | AUTO |
| Vakum ayarlamaları | AUTO |
| Operasyon Monitorları | |
| Gösterge | İndikatör Makine durumu |
| Araç kontrolü | Otomatik algılama aracının ömrü, zaman testi kullanımı |
| Motor koruması | Aşırı ısınma, aşırı yükleme, düşük voltaj koruma fonksiyonuna sahiptir |
| Motor aşırı yüklenmesi kontrolü | Aşırı yük, hat normal, düşük voltaj koruma fonksiyonu var |
| Araç kullanılabilir süresi | Otomatik algılama aracının ömrü, |
| İstatistik veriler | Ayrı tablo modeli, ayrı sayım, çeşitli sayım yöntemleri |
| Hata kaydı | Yazılım otomatik olarak tüm alarmları kaydeder makinelerin hafızası |
| III. Doğruluk | |
| Eksen hassasiyeti | 0.001mm |
| Kesme hassasiyeti | 0.1mm |
| IV. Güvenlik | |
| Çalışma alanı koruma | Dört mühürlü koruma ile |
| Kapı sensörü | Ön ve arka güvenlik kapısı mikro anahtarı sensörü (iletilmez) |
| İhtiyaç Durdurma düğmesi |

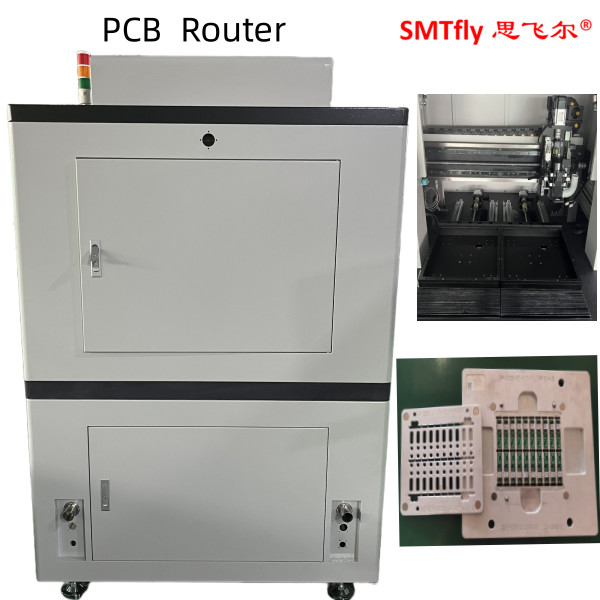

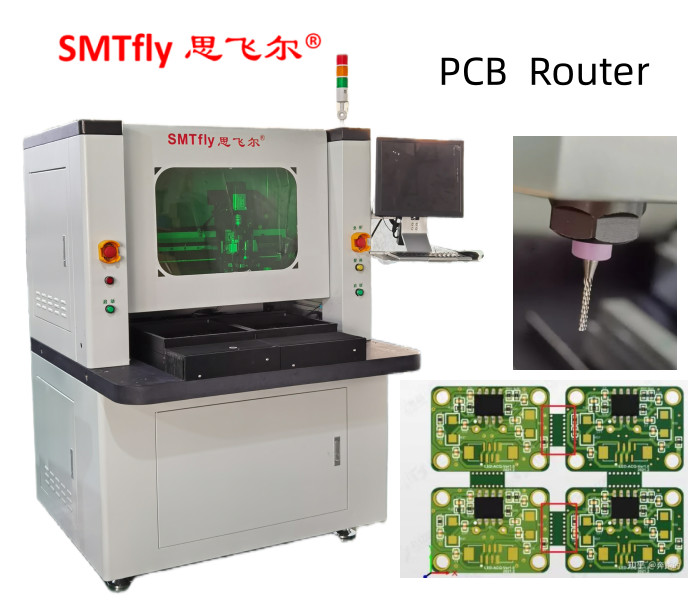

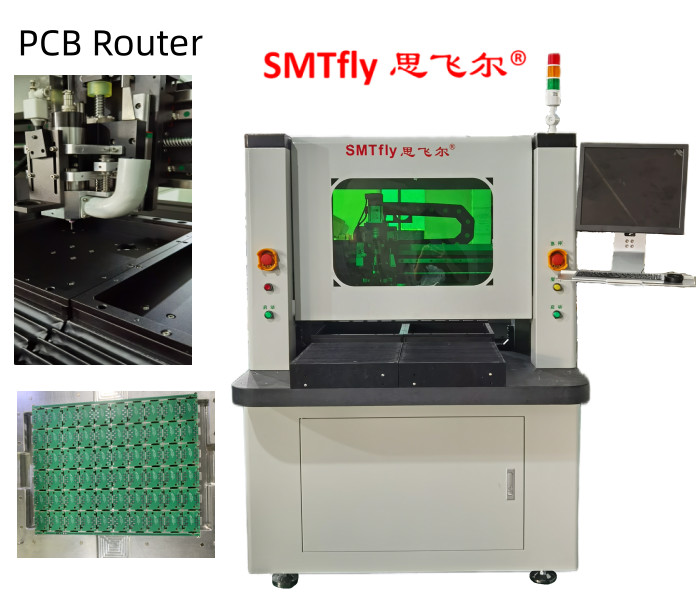

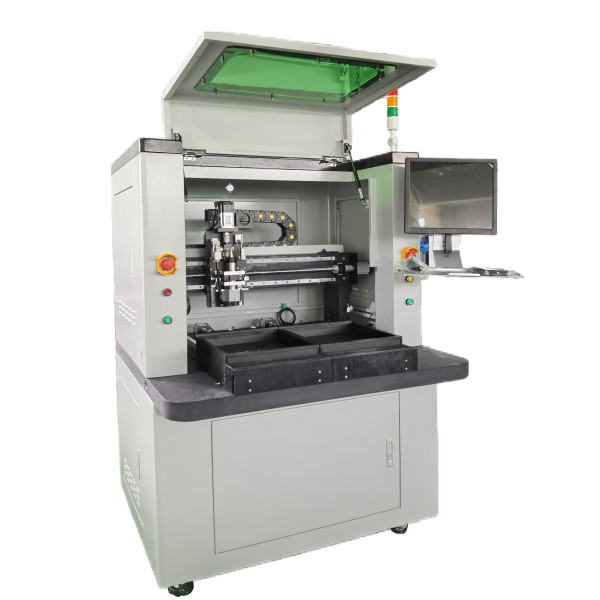

5Fotoğraf:
6Hizmetimiz:
# Hızlı teslimat
# 24 saat hızlı yanıt
# Güney Çin'in en büyük fabrikası
# 100% kalite sorumlusu
# 18 yıllık deneyim
# Denizaşırı yerleştirme ve eğitim mevcut
