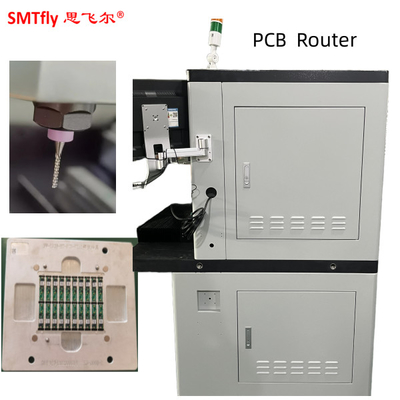

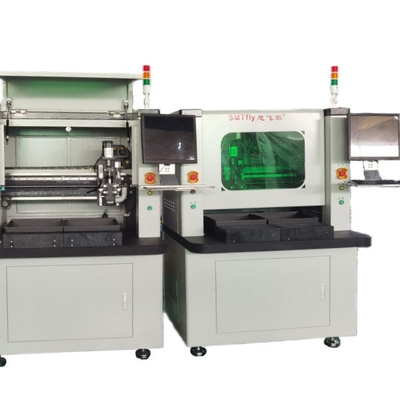

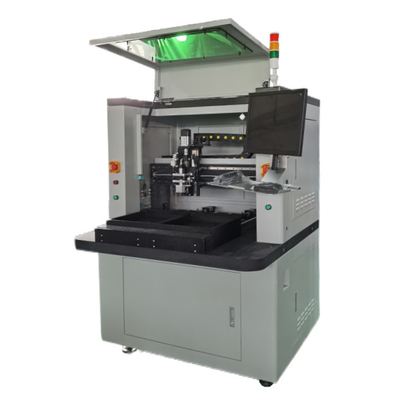

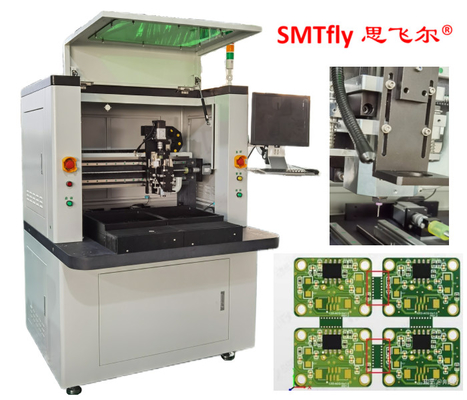

CNC Programlama CCD Kamera Hizalama ile PCB Depaneling Router Makineleri
PCB Router Makinesi CCD Kamera Hizalama ve PCB'nin Maksimum Boyutu 300mm*330mm
1. Makine Parçaları Listesi
|
I. Donanım |
|
|
Dökme |
Morning Star filiz ve invertör |
|
CCD |
Sony 520 hattı endüstriyel kameralar |
|
LENS |
Bilgisayar EX2C |
|
Siktir et. |
TBI Precision zemin topu vida ithalatı |
|
Rehber |
HIWIN genişletme İthalatlı doğrusal rehber rayı |
|
Motor |
JiaBao LCF Serisi |
|
I/O CONTROL CARD |
HFC PCI-9074 |
|
Sürücü Kontrol Kartı |
HFC PCI-9074 |
|
I/O kartı |
PCI-9074-64 parça/-38 parça |
|
Statik temizlik |
STATIC-ST401A Serisi |
|
Bilgisayar |
RMC-8401/6113LP4/300ATX/8651VNA/P4 2.8G 2CPU ((S)/1G DDR/80G) |
|
Makine arayüzü |
AOC LCD17",Logitech fare |
|
2.yazılım |
|
|
Kontrol sistemi |
Windows XP Profesyonel (Service3, v.3244) |
|
GUI işlevi |
Çinli Windows XP |
|
Programı Düzenle |
İç hat |
|
Görme sistemi |
CCD AOTU ofset |
|
Kontrol sistemi |
F1.0.2 versiyonu |
2Performans parametreleri
|
Genel olarak |
|
|
Boyutlar ((W*D*H) |
1220mm*1450mm*1420mm |
|
Ağırlık |
550KG |
|
Yükseklik kaydırma |
60~110mm |
|
Manipülatör |
|
|
Motor tipi |
JiaBao serisi |
|
Konumlandırma tekrarlanabilirliği |
0.001mm |
|
Eksen çalışma alanı ((max) |
680mm*360mm*50mm |
|
İş istasyonu |
|
|
PCB sabitleme |
Standart, uzmanlık |
|
PCB yükleme / boşaltma |
el yazması |
|
PCB boyutu (maksimum) |
322mm*322mm |
|
PCB kalınlığı (max) |
5 mm |
|
Bağlantı |
|
|
Sertlik sabitleri |
Standart |
|
Bağlantı sabitleme |
makine |
|
Döner Motoru |
|
|
Güç |
400W |
|
Döner |
50000 rpm/dakika |
|
Korumak |
Kendi/rüzgar soğutması |
|
Değiştirme kesicisi |
Uzmanlık |
|
Routing yeteneği |
|
|
Kesim hızı ((max.) |
100mm/s |
|
Sürüş hızı ((max.) |
3000mm/s |
|
Kesim hassasiyeti |
0.01mm |
|
Vakum Sistemi |
|
|
Vakum gücü |
2.2KW AC 380V |
|
Vakum |
Plum |
|
Uygulamalar |
|
|
Güç |
2.2KW AC380V |
|
Havalandırma |
2~5KG/cm2 |
|
Programlama |
|
|
Programı Düzenle |
İç hat |
|
Fonksiyon düzenleme |
Düz, yay, daire, U-eğri. |
|
Program depolaması |
HDD |
|
Görme sistemi |
SONE renkli CCD |
|
freze kesicisi ofset |
AUTO |
|
Vakum ayarlamaları |
AUTO |
|
Operasyon Monitorları |
|
|
Gösterge |
İndikatör Makine durumu |
|
Araç kontrolü |
Otomatik algılama aracının ömrü, zaman testi kullanımı |
|
Motor koruması |
Aşırı ısınma, aşırı yükleme, düşük voltaj koruma fonksiyonuna sahiptir |
|
Motor aşırı yükleme kontrolü |
Aşırı yük, hat normal, düşük voltaj koruma fonksiyonu var |
|
Araç kullanılabilir süresi |
Otomatik algılama aracının ömrü, |
|
İstatistik veriler |
Ayrı tablo modeli, ayrı sayım, çeşitli sayım yöntemleri |
|
Hata kaydı |
Yazılım otomatik olarak tüm alarmları kaydeder makinelerin hafızası |
|
III. Doğruluk |
|
|
Eksen hassasiyeti |
0.001mm |
|
Kesme hassasiyeti |
0.1mm |
|
IV. Güvenlik |
|
|
Çalışma alanı koruma |
Dört mühürlü koruma ile |
|
Kapı sensörü |
Ön ve arka güvenlik kapısı mikro anahtarı sensörü (iletilmez) |
|
İhtiyaç Durdurma düğmesi |
|
3. Fonksiyon Açıklaması
1) X10 yakınlaştırma görüntüsü programlamayı kolaylaştırır ve nokta ayarının doğruluğunu artırır
2) İki kaydırıcı masa, daha iyi verimlilik için takma süresini azaltmak için aynı anda giriş ve çıkış hareketini sağlar.
3) AUTO MARK ofset sistemi.CCD görüntüsü kesmeden önce gereksiz hatayı azaltmak için yolu veya yönlendirmeyi kontrol edebilir ve simüle edebilir
4) Routing bit otomatik olarak kaldırılır ve bir sonraki programlanmış noktaya kayar ve sonra rotasyon bitinin ömrünü uzatmak için kesilir.
5) Güvenlik kapısı endüstrisi tasarımı
6) CCD görüntüsü, kesmeden önce gereksiz hatayı azaltmak için yolu veya yönlendirmeyi kontrol edebilir ve simüle edebilir
