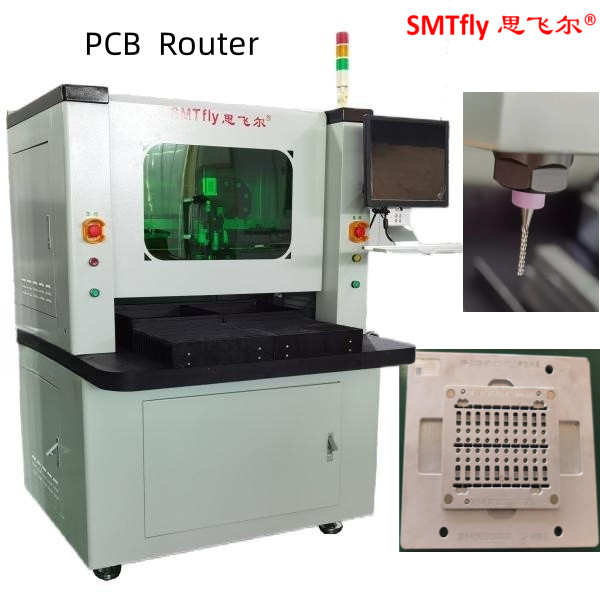

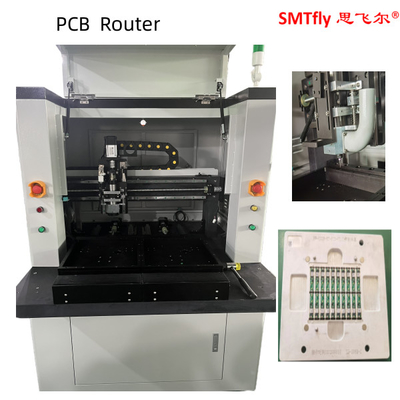

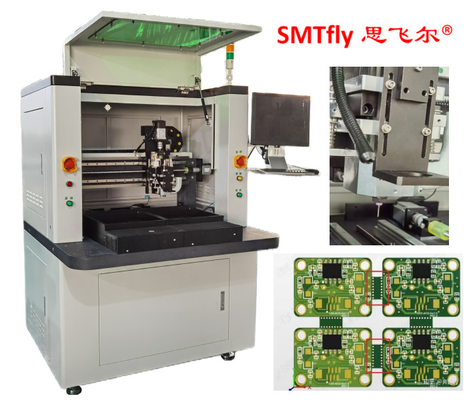

FR4/CEM/MCPCB tabloları için PCB Depaneler PCB Routing Machine
PCB Depaneler Spesifikasyonu:
| Model | CW-F01-S |
| Standart çalışma alanı | 350*350mm |
| Güç | 220V, 4.2KW |
| Manipülatör Tekrarlanabilirliği | ±0,02 mm |
| Karar | ±0,01mm |
| Yönetim Kurulu | Yuva takımı veya iğne takımı olan çift çalışma istasyonu |
| Panel Konumu | Alet delikleri veya PCB kenarları ile yerleştirilmiş |
| Yükleme | Kılavuz |
| İndirilme | Kılavuz |
| Panel Boyutu | 450*350 mm |
| Panel kalınlığı | 0.5-3.5mm |
| Spindle motoru | 0.5kW Sabah Yıldızı Döner |
| Araç Değiştir | Kılavuz |
| Toz filtrasyon sistemi | 3KW elektrikli elektrikli elektrikli elektrikli elektrikli elektrikli elektrikli elektrikli elektrikli elektrikli elektrikli elektrikli elektrikli elektrikli elektrikli elektrikli elektrikli elektrikli elektrikli elektrikli elektrikli elektrikli elektrikli elektrikli elektrikli elektrikli elektrikli elektrikli elektrikli elektrikli elektrikli elektrikli elektrikli elektrikli elektrikli elektrikli elektrikli elektrikli elektrikli elektrikli elektrikli elektrikli elektrikli elektrikli elektrikli elektrikli elektrikli elektrikli elektrikli elektrikli elektrikli elektrikli elektrikli elektrikli elektrikli elektrikli elektrikli elektrikli elektrikli elektrikli elektrikli elektrikli elektrikli elektrikli elektrikli elektrikli elektrikli elektrikli elektrikli elektrikli elektrikli elektrikli elektrikli elektrikli elektrik |
| Görme sistemi | Yüksek çözünürlüklü CCD video kamerası |
| Programlama | Görme desteği ile nokta noktasından manuel öğretim |
| Düzenleme Fonksiyonu | Kuru çalıştırma görüş yardımlı / test çalıştırma modu |
| Makine ağırlığı | 500 kg |
| Makine boyutu | 113*140*108cm |
PCB Depaneler Açıklama:
1.Bu yeni bir Router Makinesi yelpazesi. Özellikle basılı devre kartı montajlarını (PCBA) bireysel montajlara yönlendirmek için tasarlanmış bağımsız bir router makinesi.
2Sistem, her sekme 1.5 saniyelik bir döngü hızı ile dünyanın en hızlı yönlendiricisi olduğu ile övünmektedir.
3En fazla 450 mm x 350 mm boyutunda iki masa konfigürasyonunda daha büyük PCB'leri barındırabilir.
4Yeni bir Grafik Kullanıcı Arayüzü (GUI) yazılımı, hızlı ve doğru çevrimiçi programlama için kullanıcı dostu "görsel" programlama sağlar.
5Gerber dosyaları daha kolay programlar için yazılımı içeriye aktarılabilir.
Fonksiyon Açıklaması:
1.X10 yakınlaştırma görüntüsü programlamayı kolaylaştırır ve nokta ayarının doğruluğunu artırır.
2İki kaydırıcı masa, daha iyi verimlilik için takma süresini azaltmak için aynı anda giriş ve çıkış hareketi sağlar.
3.AUTO MARK ofset sistemi.CCD görüntüsü, kesmeden önce gereksiz hatayı azaltmak için yolu veya yönlendirmeyi kontrol edebilir ve simüle edebilir.
Hizmetimiz:
A. Ön danışmanlık:tam hat için profesyonel SMT çözümü sağlar;
B. Fabrika Garanti:Bir yıllık garanti fabrika hizmeti;
C. Kurulum:Sürekli üretimi sağlamak için,yerde kurulum ve işletme;
D. Teknik Eğitim: 1. seviyeden 3. seviyeye kadar profesyonel eğitim sağlar;
E. Teknik Destek: 7 gün * 24 saatlik teknik destek sağlar;
F. Yazılım Güncelleme: Tüm ürünler için ömür boyu ücretsiz yazılım güncellemeleri sunar.
