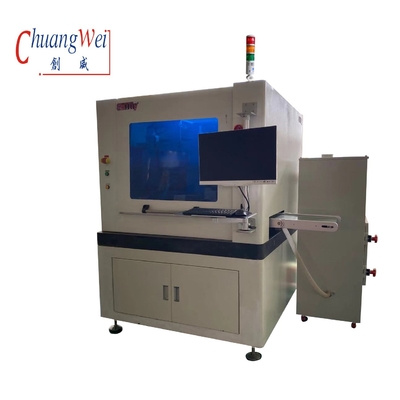

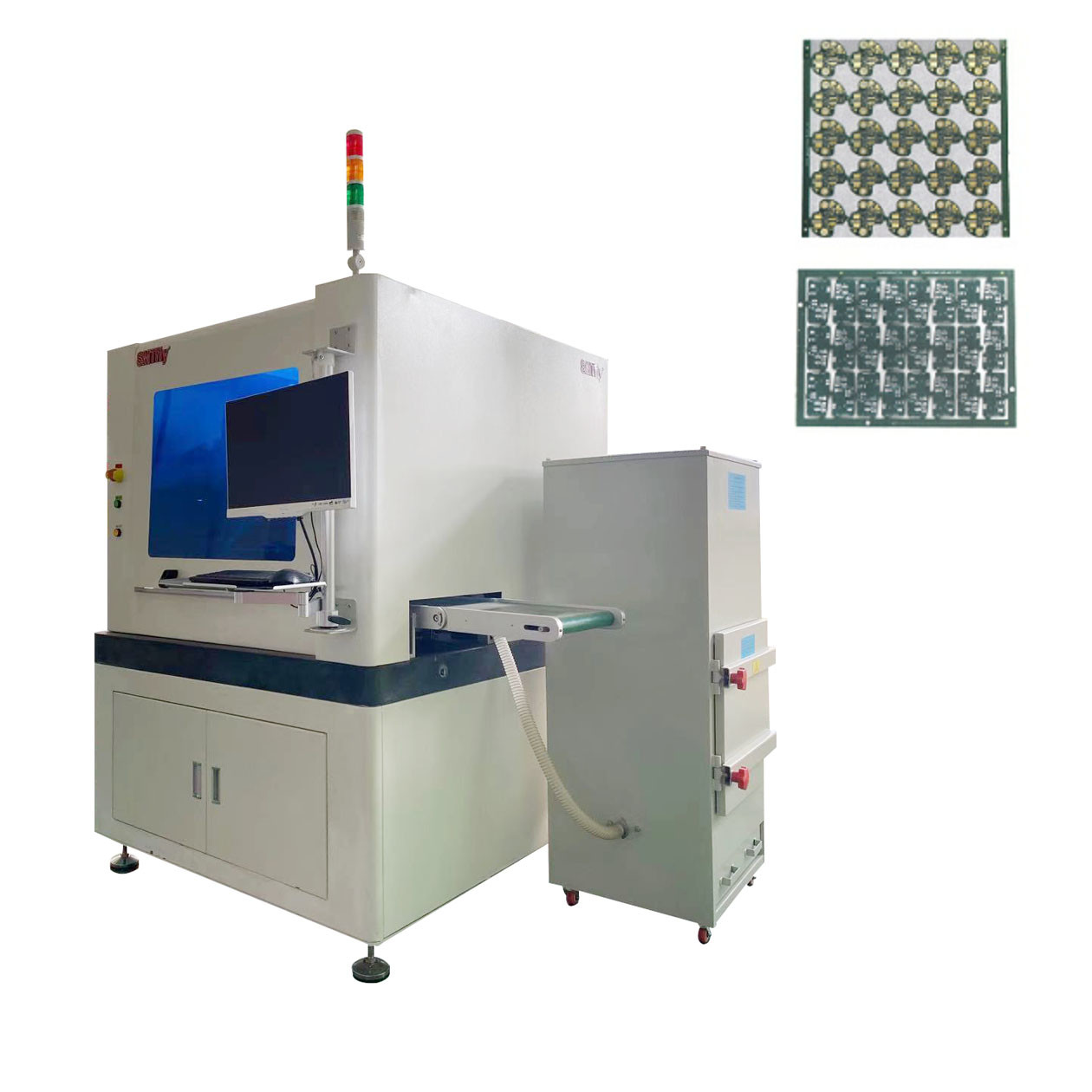

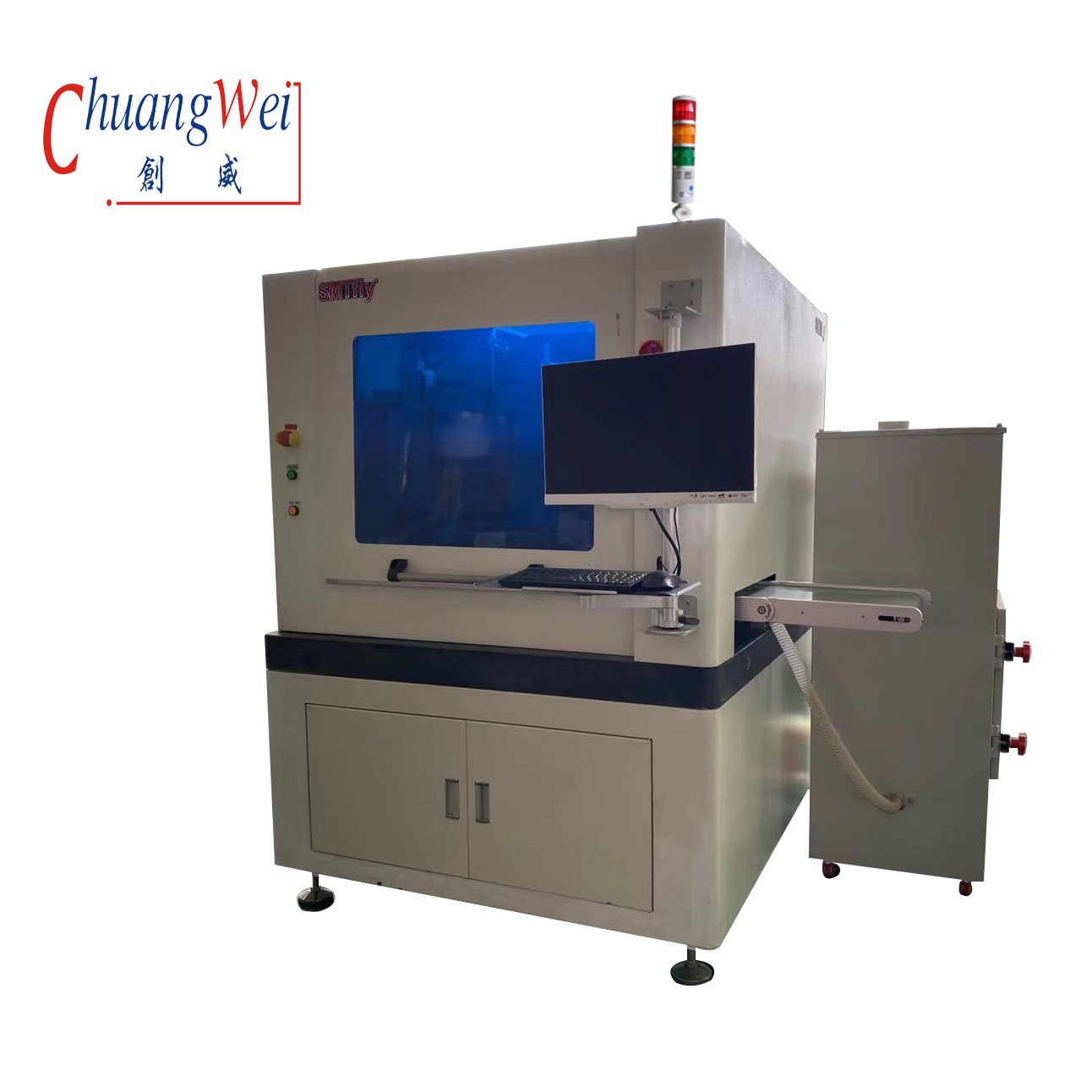

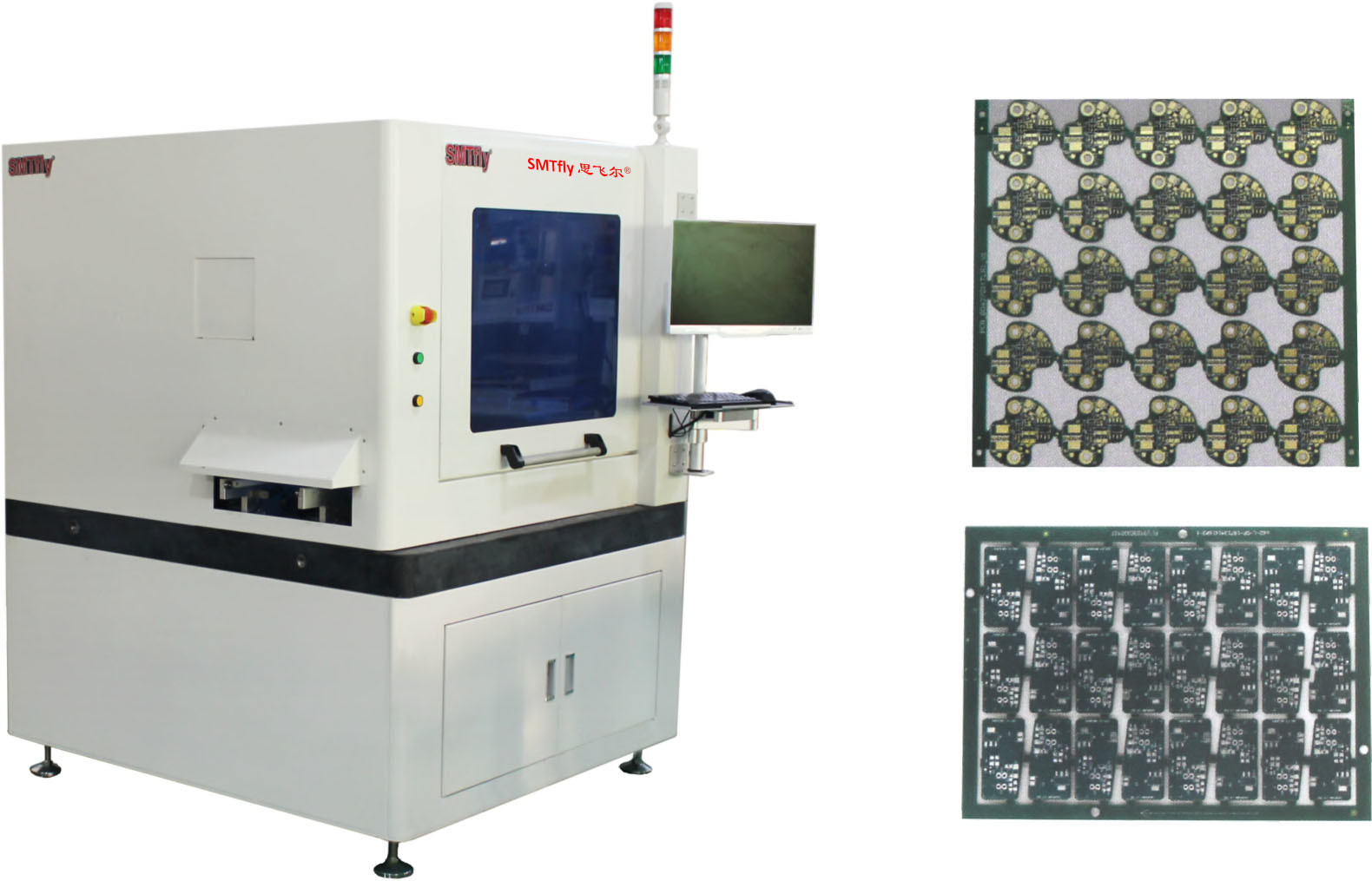

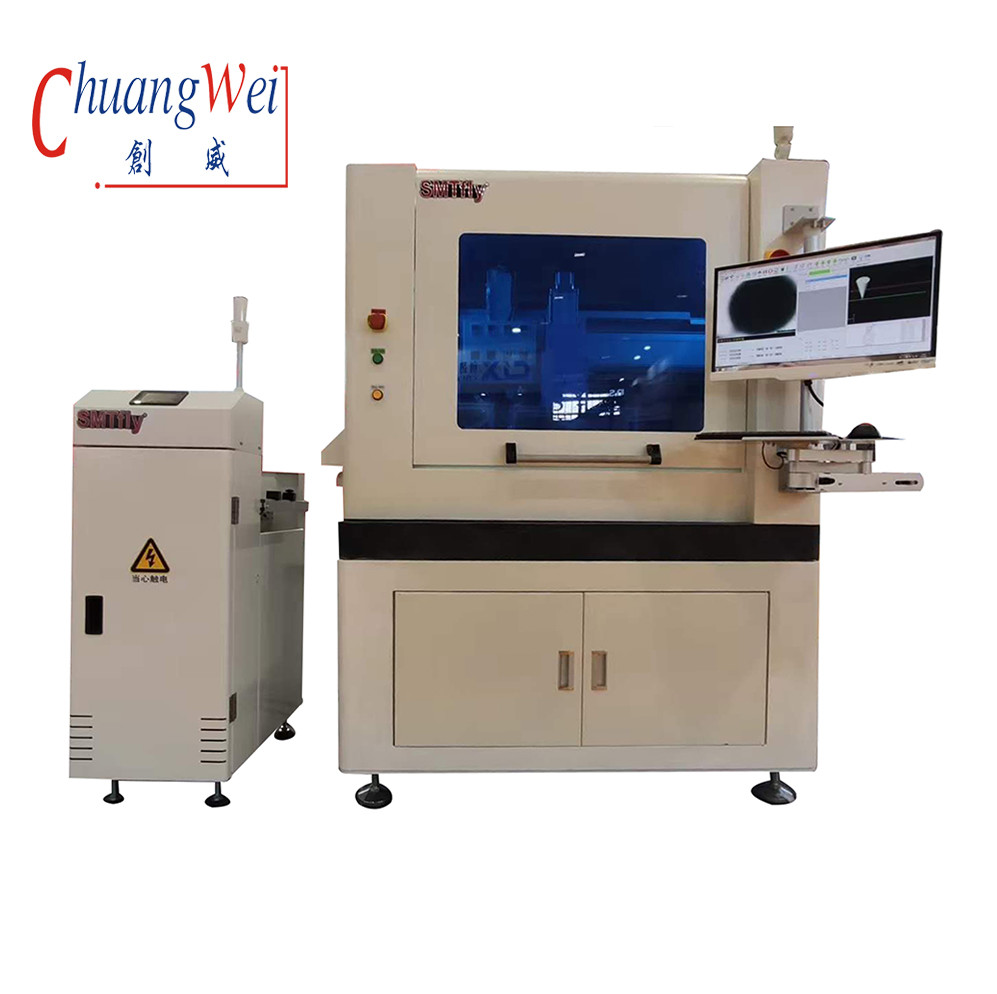

Yüksek verimlilikli Inline PCB Routing Makinesi, Break Blade Kontrol Fonksiyonu ile PCB Router,CW-F03
Özellikle PCBA bileşenlerini (paneli) ayrı parçalara kesmek için kullanılan bir on-line PCB, jig kesimi olmadan ray monteli yapıya sahiptir.ESD statik izleme özelliği, kesme geri bildirim gerginliği ve otomatik alet değişimi, 60000 dönüşün en yüksek hızına ulaşabilir.RM sistemimizin temelinde geliştirilen kontrol sistemi, müşterilerin hızlı ve doğru programlamalarını sağlayabilir..
Avantajları:
Yüksek güvenilirlik kesme sistemi
Almanya KAVO yüksek hızlı ana eksen, en yüksek hız 60000 dönme ile, ESD statik voltaj izleme ve kesme geri bildirim gerginliği ve otomatik alet değişimi işlevlerine sahiptir.
Süper Görme Sistemi:
Alman görüntüleme endüstriyel kamerası, Moritex Lens ve ölçüm seviyesi ışık kaynağından oluşan hassas bir makine görsel sistemi;
Yüksek istikrar ve rahatsızlık karşıtı kapasiteye sahip olan makine kalibrasyonu, telafi ve konumlandırma tüm işlevlerini destekler.
Özellikleri:
1. Otomatik alet değişimi
2. ESD izleme
3Kendi geri bildirimlerini kesmek.
4Otomatik üretim modu
5- Spc istatistik fonksiyonu ile müşteri yönetim sistemi-ERP arasındaki bağlantı
6. elektrikli süpürge patlama geçirmez işlevi ile donatılabilir
Spesifikasyon:
| Model | CW-F03 |
| Makine Boyutu | 1000*1200*1533mm |
| Ağırlık | Yaklaşık 1900 kg. |
| En fazla PCB boyutu | 350*350mm |
| PCB kalınlığı | 0.4-6mm |
| Transmisyon yüksekliği | 900±50 mm |
| Akış yönü | Sol -> Sağ |
| İletişim hızı | 1500mm/s ((max) / ayarlanabilir |
| Besleme plağı tipi | Bölüm tipi nakliye rehber rayı |
| Ray genişliği ayarlama | Otomatik |
| Üst ve alt bilgisayarların iletişim sinyali | SMEMA |
| PCB konumlandırması | Yukarı ve alt rehber rayı sıkıştırma |
| Seçim sistemi | 360° döner sıkıştırma sistemi; en fazla 2 grup vakum emici nozel, en fazla 4 grup ESD kemer taşıma/toplum paneli yönlendirme ünitesi |
| Kesme iğnesi/hız | Almanya KAVO, 60,000 rpm/min |
| Soğutma tipi | Hava basıncı |
| ESD izleme | - Evet. |
| Otomatik alet değişimi | - Evet. |
| Stres geribildirimini azaltmak | - Evet. |
| Kesme bıçağı kontrolü | - Evet. |
| Kesme hızı | 1-200mm/s |
| Kesme doğruluğu | ±0,5 mm |
| Tekrar konumlandırma doğruluğu | ±0,01mm |
| Koordinat hareket hızı | 1000mm/s |
| Çıkış plakası türü | ESD kemer taşıma/toplum paneli iletme ünitesi |
| Atık toplama türü | Pistin dışına çık. |
| Prosedür programlaması | Görsel sistem üzerinden GERBER çizim ithalat/değiştirme programı |
| Havalandırma | 5-8kg/cm2 |
| Güç kaynağı | AC380V±5%, 50/60Hz, 3KW |
Otomatik alet değiştiricisi
Standart alet değiştiricisi, her biri 10'luk bir yükleme kapasitesine sahip üç tür 3.175mm alet destekler.Y1 ve kesme mekanizmasının Z1 alet değişim fark edebilirsiniz.
CE Sertifikası
