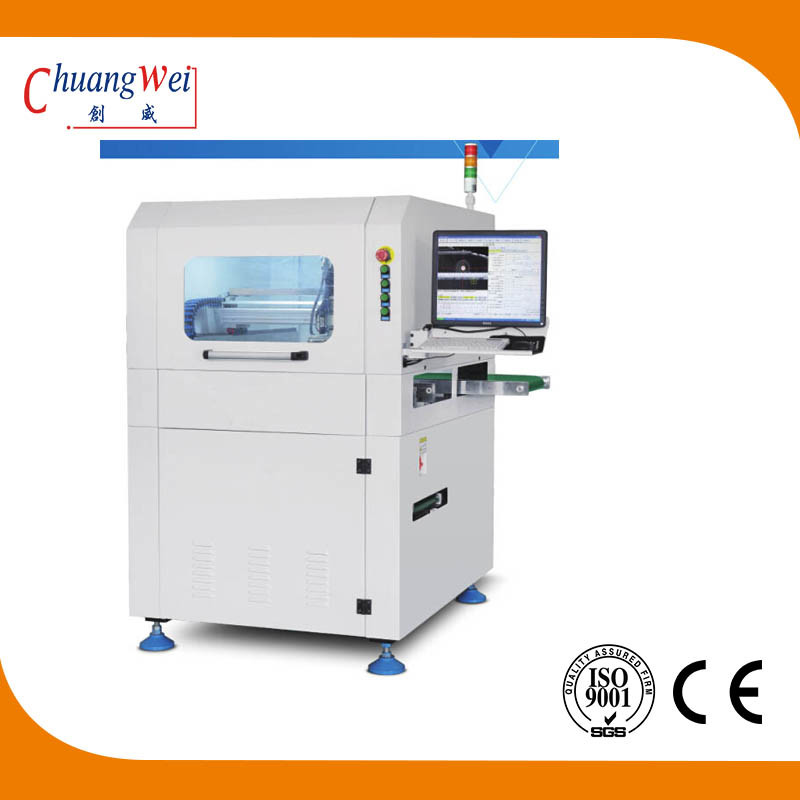

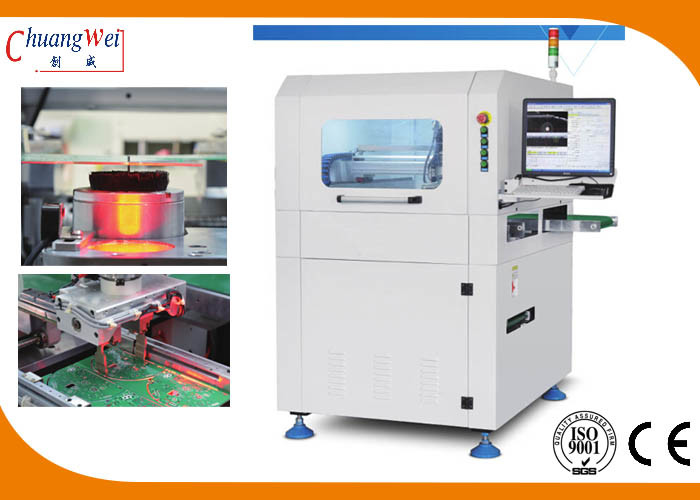

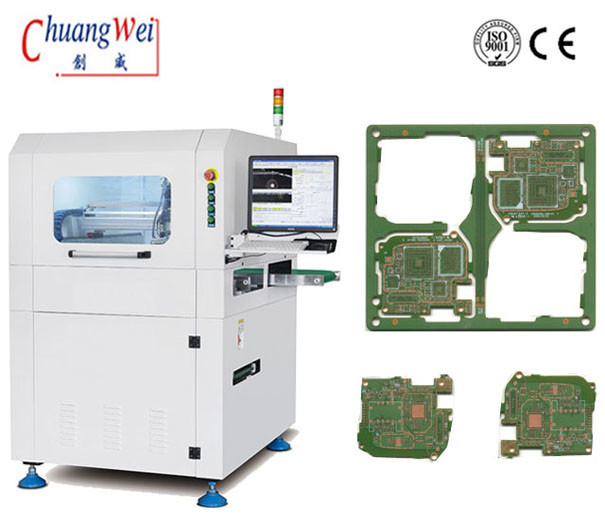

60000 RPM ile ESD İzleme PCB Router Sıralı PCB Kesme Makinesi:
Panel iletme çözümü 1: Kesilen PCB, bağlama sistemi ile kayış iletim hattına teslim edilecek ve daha sonra ESD iletim hattı ile makine aracılığıyla montaj hattına gönderilecek veya özelleştirilmiş manipülatör çözümü ile alınıp ürün kasasına yüklenecektir.
Panel yönlendirme çözümü 2: ARM-1 toplu panel iletme ünitesini kullanın, kayış iletim hattını makineden sökün, panel iletme ünitesini makinenin arkasından yerleştirin ve paneli, sıkıştırma sistemi aracılığıyla doğrudan ARM-1'deki blister kutuya yükleyin.Çözüm, sadelik ve rahatlık ile öne çıkıyor.
Hat İçi PCB Kesme Makinesi Özellikleri
1. Otomatik takım değiştirme
2. ESD izleme
3. Stess geribildirimini kesmek
4. Otomatik üretim modu
5. Spc istatistik fonksiyonu ile müşterinin yönetim sistemi-ERP arasındaki bağlantı
6. Elektrikli süpürgenin patlamaya dayanıklı işlevi ile donatılabilir
Satır içi PCB Kesme Makinesi Özellikleri:
| modeli | SMTfly-F03 |
| Makine Boyutu | 1000*1200*1533mm |
| Ağırlık | Yaklaşık 1900 kg |
| Maksimum PCB Boyutu | 350*350mm |
| PCB Kalınlığı | 0,4-6 mm |
| İletim yüksekliği | 900±50mm |
| İletim yönü | Sol -> Sağ |
| İletim hızı | 1500mm/s(maks)/ayarlanabilir |
| Besleme plakası tipi | Bölüm tipi taşıma kılavuz rayı |
| Ray genişliği ayarı | Otomatik |
| Üst ve alt bilgisayarların iletişim sinyali | SMEMA |
| PCB Konumlandırma | Üst ve alt kılavuz rayı sıkıştırma |
| toplama sistemi | 360 ° döner kenetleme sistemi;En fazla 2 grup vakumlu emiş nozulu, en fazla 4 grup ESD bant taşıma/toplu panel iletme ünitesi |
| Kesme mili/hızı | Almanya KAVO, 60.000rpm/dak |
| Soğutma tipi | Hava sıkıştırma |
| ESD izleme | Evet |
| Otomatik takım değiştirme | Evet |
| Gerilim geri beslemesini kesme | Evet |
| Bıçak kontrolünü kırmak | Evet |
| Hız kesmek | 1-200 mm/sn |
| Kesme doğruluğu | ±0.5mm |
| Tekrar konumlandırma doğruluğu | ±0.01 mm |
| Koordinat hareket hızı | 1000 mm/sn |
| çıkış plakası tipi | ESD bant taşıma/toplu panel yönlendirme ünitesi |
| Atık toplama türü | yoldan çıkmak |
| Prosedür programlama | Görsel sistem üzerinden GERBER çizim içe aktarma/Düzenleme programı |
| Hava besleme | 5-8kg/cm2 |
| Güç kaynağı | AC380V±5%, 50/60Hz, 3KW |
Hat İçi PCB Kesme Makinesi Avantajları Otomatik takım değiştirici
Standart takım değiştirici, her biri 10'luk bir üst yükleme Kapasitesine sahip üç çeşit 3.175 mm takımı destekler.Hassas bağlama sistemi ve kaldırma sistemi ile birleştirilmiştir;kesme mekanizmasının üç ekseni -X1,Y1 ve Z1 takım değiştirmeyi gerçekleştirebilir.
Yüksek güvenilirlikli kesme sistemi
Almanya KAVO yüksek hızlı ana eksen, 60000 dönüş maksimum hızına sahip olup, ESD statik voltaj izleme ve kesme gerilimi geri bildirimi ve otomatik takım değiştirme işlevlerine sahiptir.
