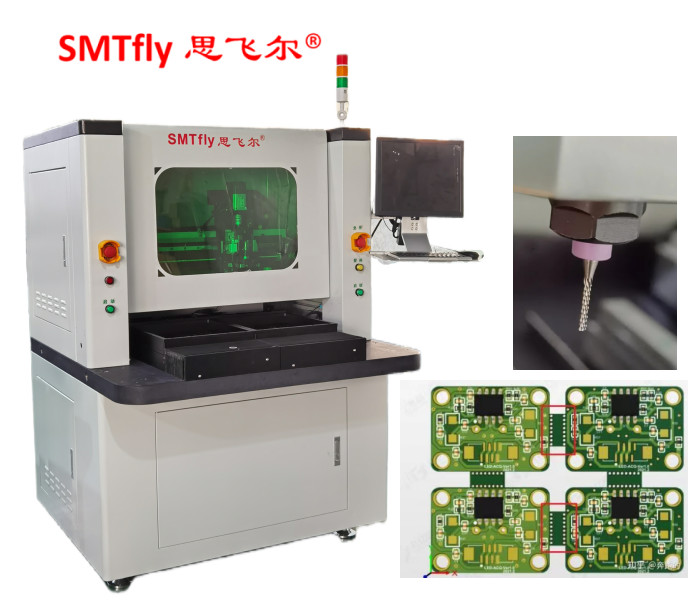

KAVO Spindle ve 1 yıl garantili PCB Depanelizer PCB Router Ekipmanı
1. Parça Listesi
| I. Donanım | |
| İĞ | KAVO mili |
| CCD | Sony 520 serisi endüstriyel kameralar |
| LENS | Bilgisayar EX2C |
| Vida | TBI Precision taşlanmış vidalı mil ithalatı |
| Rehber | HIWIN genişletme İthal lineer kılavuz rayı |
| MOTOR | JiaBao LCF Serisi |
| G/Ç KONTROL KARTI | HFC PCI-9074 |
| SÜRÜCÜ KONTROL KARTI | HFC PCI-9074 |
| G/Ç KARTI | PCI-9074-64 adet/-38 adet |
| Statik temizleme | STATİK-ST401A Serisi |
| Bilgisayar | (RMC-8401/6113LP4/300ATX/8651VNA/P4 2.8G 2CPU(S)/1G DDR/80G) |
| makine arayüzü | AOC LCD17", Logitech fare |
| 2. yazılım | |
| Kontrol sistemi | Windows XP Professional (Service3,v.3244) |
| Operasyon GUI'si | İngilizce Windows XP |
| program düzenleme | Çizgide |
| Görüş sistemi | CCD AOTU ofseti |
| Kontrol sistemi | F 1.2.88 sürümü |
2. Parametreler
| Etraflı | |
| Boyutlar (G*D*Y) | 1370mm*1650mm*1450mm |
| Ağırlık | 650kg |
| Yükseklik ofseti | 60~110mm |
| Manipülatör | |
| Motor tipi | Jia Bao serisi |
| Konumlandırma tekrarlanabilirliği | 0,001 mm |
| Eksen çalışma alanı (maks) | 830mm*580mm*50mm |
| iş istasyonu | |
| PCB sabitleme | standart, uzmanlık |
| PCB yükleme/boşaltma | Manuel |
| PCB boyutu (maks.) | 320*320mm (özelleştirilebilir) |
| PCB kalınlığı (maks) | 5mm |
| Fikstür | |
| rijitlik fikstürü | İstemci fikstürünü kullan |
| Fikstür sabitleme | makine |
| Mil Motoru | |
| Güç | 150W |
| Mil | 60000rpm/dak |
| Korumak | kendini/rüzgar soğutma |
| Kesiciyi değiştir | uzmanlık |
| Yönlendirme yeteneği | |
| Kesme hızı(maks.) | 80 mm/sn |
| Sürüş hızı(maks.) | 2500 mm/sn |
| kesme hassasiyeti | 0,01 mm |
| Vakum sistemi | |
| vakum gücü | 3,5KW AC 380V |
| Vakum | çekül |
| Araçlar | |
| Güç | 2.0KW AC380V |
| Hava besleme | 4-6KG/cm2 |
| Programlama | |
| program düzenleme | Çizgide |
| işlev düzenleme | Çizgi, yay, daire, U eğrisi |
| Program depolama | HDD |
| Görüş sistemi | SONE renkli CCD |
| freze ofset | OTO |
| vakum kurulumu | OTO |
| Operasyon Monitörleri | |
| gösterge | Gösterge Makine durumu |
| araç kontrolü | Otomatik algılama takım ömrü, zaman testinin kullanımı |
| Motor koruması | Aşırı ısınma, aşırı yük, düşük voltaj koruma fonksiyonuna sahip olun |
| motor aşırı yükleme kontrolü | Aşırı Yük var, hat normal, düşük voltaj koruma fonksiyonu |
| Aracın kullanım süresi | Otomatik algılama takım ömrü, |
| Veri istatistiği | Ayrı tahta modeli, ayırma sayısı, çeşitli sayma yöntemleri |
| Hata kaydı | Yazılım, makinelerin tüm alarm hafızasını otomatik olarak kaydeder |
| III.Kesinlik | |
| eksen hassasiyeti | 0,001 mm |
| Kesme hassasiyeti | 0,1 mm |
| IV.Emniyet | |
| Çalışma alanı koruması | Dört mühürlü koruma ile |
| Kapı sensörü | Ön ve arka güvenlik kapısı mikro anahtar sensörü (isteğe bağlı) |
| acil stop butonu |
3. Özellik:
1.X10 yakınlaştırma görüntüsü, programlamayı kolaylaştırır ve nokta ayarının doğruluğunu artırır.
2. İki kayar tabla, daha iyi üretkenlik için yapışma süresini azaltmak için aynı anda içeri ve dışarı hareket sağlar.
3.AUTO MARK ofset sistemi.CCD görüntüsü, kesmeden önce gereksiz hataları azaltmak için yolu veya yönlendirmeyi kontrol edebilir ve simüle edebilir.
4. 120M kesmeyi bitirdiğinde operatöre freze uçlarını değiştirmesini hatırlatmak için freze ucu ömrü kontrolü ve alarm sistemine sahiptir.Ve freze ucu ilk 2 mm birinci frezeleme noktasını, ortadaki 2 mm ikinci frezeleme noktasını keser, son 2 mm ise ömrünü uzatmak için üçüncü frezeleme noktasını keser.
5. CCD görüntüsü, kesmeden önce gereksiz hataları azaltmak için yolu veya yönlendirmeyi kontrol edebilir ve simüle edebilir.
4. Ayrıntılı Fotoğraf:
5. Hizmetimiz:
1. Hızlı teslimat
2,24 saat hızlı yanıt
3. Güney Çin'deki en büyük fabrika
Kaliteden %4.100 sorumlu
5.18 yıllık deneyim
6. Denizaşırı kurulum ve eğitim mevcuttur
6. Avantajlar:
1. Çift kaydırmalı yerleştirme cihazı kullanarak kesme bekleme sürelerini azaltın, üretim kapasitesini artırın.
2. Teneke çatlağından, parça hasarından ve diğer sorunlardan kaynaklanan yapay kanatçıklardan kaçının.
3. Mekanik stresten kaynaklanan künt veya katlama kullanmaktan kaçının.
4. Bitmiş plaka arkı ve hat kesimi için uygundur.
5. Son kesimin küçük parçaları, bir cep telefonunun taban plakası, PDA, PC arabirim kartı vb. için uygundur.
