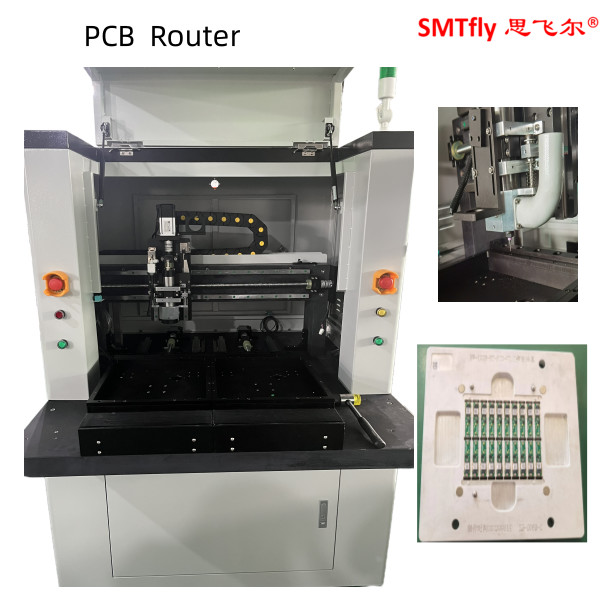

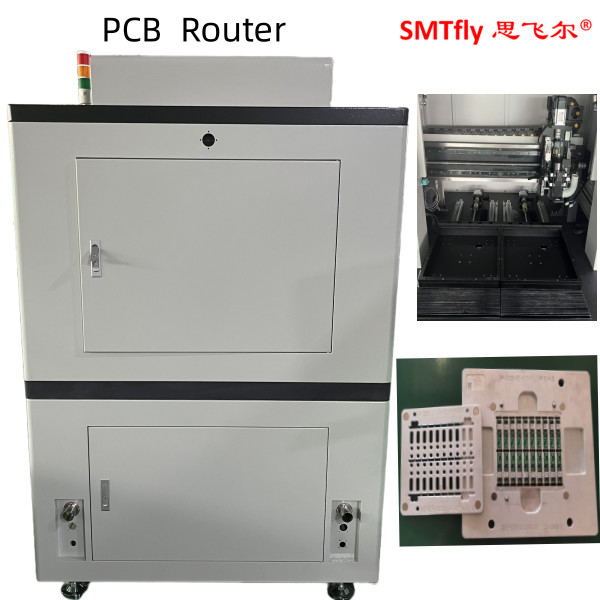

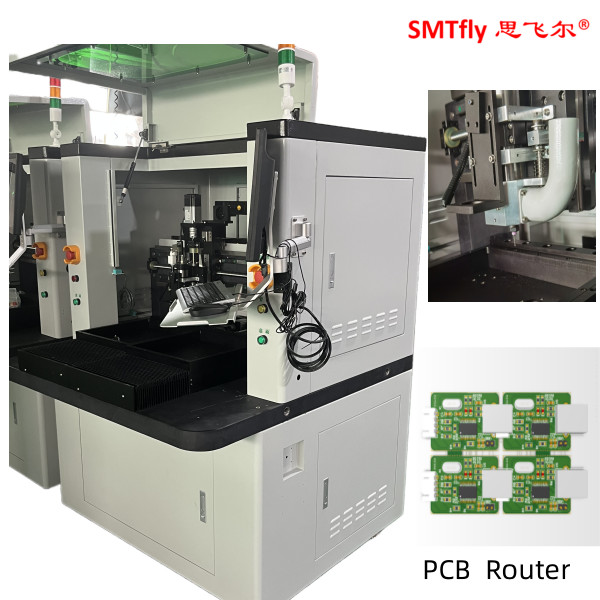

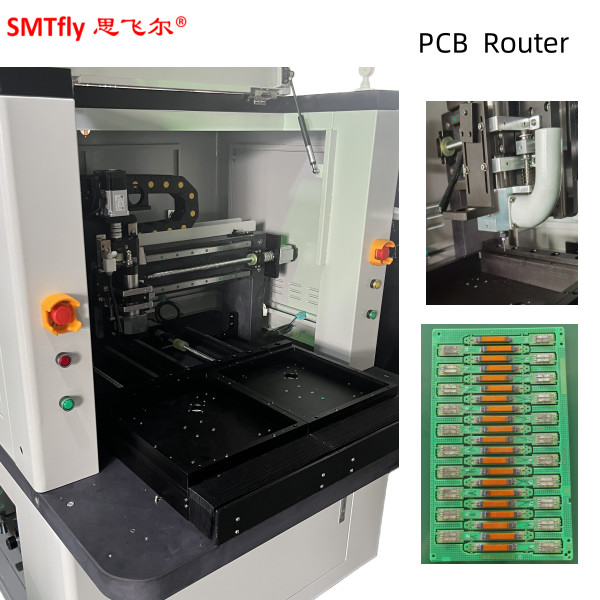

Evrensel Parmaklık Depaneling Router, 100W Cnc Pcb Routing Machine

I.Donanım

Sistem modelleri / türleri

Windows XP Profesyonel

Genel olarak

Ayak izi (LxWxH)

800mm*850mm*1700mm

Ağırlık (yaklaşık)

150KG

Düzenlenebilir makine tabanları (yükseklik için)

60~110mm

Manipülatör

Manipülatör Motoru

Panasonic MINAS A5 serisi

Manipülatör Tekrarlanabilirliği

0.001mm

Eksen konfigürasyonu

Maksimum Eksen Yürüyüşü (X,Y,Z)

400mm*650mm*50mm

İş istasyonu

Yönetim Kurulu

Sabit konumlandırma, parmaklık evrensel konumlandırma, görme düzeltmesi

Yükleme/atma

el yazması

Yönlendirme aralığı

320mm*320mm

Panel kalınlığı

3 mm

Bağlantı

Sert Bağlamalar

Evrensel parmaklık ve anti-statik armatür

Üst Klemp

Delik konumlandırma kullanımı

Döner Motoru

Güç

100W

Maks. hız

60000 rpm/dakika

Soğutma

Doğal soğutma ve hava soğutması

Yönlendirici bit boyutu

3mm*3mm

Araç değişimi

Özel anahtar kullanın.

Döner Motoru

Güç

100W

Maks. hız

60000 rpm/dakika

Soğutma

Doğal soğutma ve hava soğutması

Yönlendirici bit boyutu

3mm*3mm

Araç değişimi

Özel anahtar kullanın.

Routing yeteneği

Maksimum yönlendirme hızı

100mm/s

Tekrarlanabilirlik

0.02 mm

Vakum Sistemi

Güç

0.75KW220V Tek fazlı motor

Filtrasyon

Dikey ve yatay

Uygulamalar

Güç

1.5KW AC220V

Havalandırma

4~5KG/cm2

II. Yazılım ve Programlama

Sistem platformu

Windows XP Profesyonel (Service3, v.3244)

Sistem istikrarı

24 saat istisna olmadan

Görme sistemi

Hızlı CCD görme hizalama düzeltme sistemi (SONY 250 serisi)

Programlama

Çevrimiçi

Online Programlama

Düzenleme fonksiyonu

Düz, çapraz, dairesel kemer, daire

Kurulabilen program sayısı

Müşterinin talebine göre bir depolama yeri seçin

Programlama için CCD Kamerasını yapılandır

Fangchen F130 Yüksek hassasiyetli CCD

Araç parçası çapı tazminatı

Kullanıcının seçimini telafi etmek için farklı açılar sağlayın

Farklı şekiller

Filtre Değiştirme Aralık (uzaklık) ayarları

Otomatik temizlik filtresi ve toz-toz toplama kutusu,

İşleme her seferinde merkezi olarak tamamlanır.

Operasyon Monitorları

3 renkli kule ışığı

3 renkli ışık makinenin çalışma koşullarını izler

3 renkli kule ışığı

Araç ömrünün ve kullanım süresinin otomatik tespiti

Motor Aşırı ısınma tespiti

Aşırı ısınma, aşırı yükleme, düşük voltaj koruma fonksiyonu

Servo Aşırı yük tespiti

Aşırı yük, hat normal, düşük voltaj koruma fonksiyonu

Araç Hayatı İzleme

Araç ömrü zamanının tespiti

PCB Tablosu Sayıcı

Bölme, bölme sayımı, sayımın çeşitlendirilmiş şekli.

Vakum Filtresi Değişim Alarmı

vakum filtresi için kullanılmaz

Makine Hata Tarihi

Yazılım otomatik olarak tüm alarmları belleğe kaydediyor

III. Doğruluk

Eksen konumlandırma doğruluğu

0.01mm

Yönlendirme Doğruluğu

0.02 mm

IV. Güvenlik

Kapalı Çalışma Alanı

Dört mühür koruması kullanılıyor.

Kapı kilit sensörleri

Mikro anahtar sensörü

Acil Durdur düğmesi

- Evet.
