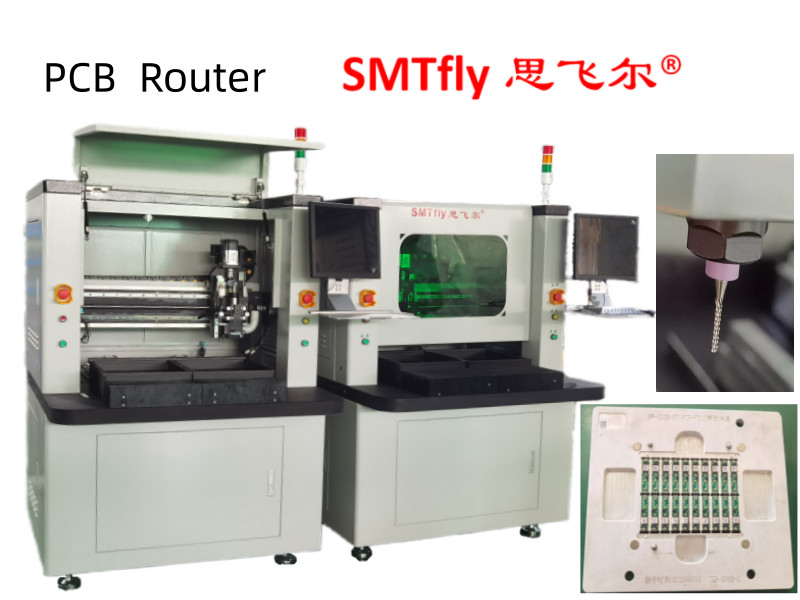

6000RPM Sycotec Spindle Dual Tables MCPCB Board'ları için PCB Yönlendiricisi PCB Router Özellikleri:
Stressiz panelden çıkarma çözümü
Yapıştırıcıya dayalı yüksek verimli toz vakum sistemi
Sıkı nüfuslu PCB'ler için temiz ve hassas panelden çıkarma
Gelişmiş görüntü işleme yazılımı, yönlendirici yollarını programlamak için nokta ve tıklama işlevi sunar
CCD kamerası ile otomatik hizalama telafi
Kullanıcı dostu çalışma
Otomatik yönlendirici bit derinliği ayarlaması ile uzatılmış bit ömrü
Daha iyi bir konuşma zamanı
Az bakım gerektirir
Makul fiyat
Kalibrasyonsuz doğrusal robot
PCB Yönlendiricisi Faydaları
PCB yönlendiricimizden daha iyi bir basılı devre kartı denetlemek için hiçbir yol yok.Bu PCB depaneler, bileşenler üzerindeki stresi en aza indirgenen bir yönlendirici bitinin kullanımı ile sorunsuz PCB depaneling için cevap.Makineye dahil olan yüksek hızlı iğne, kesimi hızlandırır ve hassasiyeti korur, aynı zamanda çeşitli kesim desenleriyle esnek panel tasarımlarına izin verir.PCB depaneler de bizim router bit derinlik ayarlama sistemi ile bit değiştirme kesmek olacakPCB yönlendiricisi bitinin maksimum kesme hızı saniyede 50 mm iken, seyahat hızı saniyede en fazla 800 mm'dir.Dahili armatür tabanlı toz vakum sistemi ile, sistemin temiz ve verimli olacağından emin olun. Bu, bükülmeyi önler ve en etkili toz toplama için vakum gücünden en iyi şekilde yararlanır.
PCB yönlendiricisinin kolay çalıştırılması
Kullanımı kolay, PCB yönlendiricisinin görüntü işleme yazılımı kesme yollarını işaret ve tıklama teknolojisiyle programlamayı kolaylaştırıyor.Ayrıca otomatik olarak bir CCD kamerasıyla hizalanmayı telafi eder.Dış düğmenin basit bir dokunuşu ile PCB düzenlemesi kolayca çalıştırmak için hızlıca başlatılabilir ve kullanımı kolay ön programlama modu ile,makinelerin çalışması daha da az talep ediliyor.. PCB depaneler de makine kolay erişim ve onarım için tasarlanmıştır çünkü, çok az bakım gerektirir.60'ı sağlamak için seramik rulman entegre edilirkenDönüşler için 1000 rpm.
PCB Yönlendiricisinin Maliyeti
Çekim sistemlerimizin sunduğu çeşitli faydalar ve makinenin kullanımındaki kolaylık nedeniyle, fiyat kesinlikle pratiktir.Sadece denetim gereksinimleri verimli ve basit bir şekilde karşılanmakla kalmaz, ama düşük maliyet para ve zaman tasarrufu sağlayacaktır.
PCB yönlendiricisi özellikleri:
|
I. Donanım |
|
|
Dökme |
KAVO spindle ((Model:4025) |
|
CCD |
Sony 520 hattı endüstriyel kameralar |
|
LENS |
Bilgisayar EX2C |
|
Siktir et. |
TBI Precision zemin topu vida ithalatı |
|
Rehber |
HIWIN genişletme İthalatlı doğrusal rehber rayı |
|
Motor |
JiaBao LCF Serisi |
|
I/O CONTROL CARD |
HFC PCI-9074 |
|
Sürücü Kontrol Kartı |
HFC PCI-9074 |
|
I/O kartı |
PCI-9074-64 parça/-38 parça |
|
Statik temizlik |
STATIC-ST401A Serisi |
|
Bilgisayar |
(RMC-8401/6113LP4/300ATX/8651VNA/P4 2.8G 2CPU(S)/1G DDR/80G) |
|
Makine arayüzü |
AOC LCD17",Logitech fare |
|
2. yazılım |
|
|
Kontrol sistemi |
Windows XP Profesyonel (Service3, v.3244) |
|
GUI işlevi |
İngilizce Windows XP |
|
Programı Düzenle |
İç çizgi |
|
Görme sistemi |
CCD AOTU ofset |
|
Kontrol sistemi |
F1.2.88 versiyonu |
|
Genel olarak |
|
|
Boyutlar ((W*D*H) |
1280mm*1450mm*1480mm |
|
Ağırlık |
750KG |
|
Yükseklik kaydırma |
60~110mm |
|
Manipülatör |
|
|
Motor tipi |
JiaBao serisi |
|
Konumlandırma tekrarlanabilirliği |
0.001mm |
|
Eksen çalışma alanı ((max) |
890mm*560mm*50mm |
|
İş istasyonu |
|
|
PCB sabitleme |
Standart, uzmanlık |
|
PCB yükleme / boşaltma |
el yazması |
|
PCB boyutu (maksimum) |
450*350 mm |
|
PCB kalınlığı (max) |
5 mm |
|
Bağlantı |
|
|
Sertlik sabitleri |
Özel yapım takımı |
|
Bağlantı sabitleme |
makine |
|
Döner Motoru |
|
|
Güç |
150W |
|
Döner |
60000 rpm/dakika |
|
Korumak |
Kendi/rüzgar soğutması |
|
Değiştirme kesicisi |
Uzmanlık |
|
Routing yeteneği |
|
|
Kesim hızı ((max.) |
80mm/s |
|
Sürüş hızı ((max.) |
2500mm/s |
|
Kesim hassasiyeti |
0.01mm |
|
Vakum Sistemi |
|
|
Vakum gücü |
3.5KW AC 380V |
|
Vakum |
Plum |
|
Uygulamalar |
|
|
Güç |
2.0KW AC380V |
|
Havalandırma |
4-6KG/cm2 |
|
Programlama |
|
|
Programı Düzenle |
İç çizgi |
|
Fonksiyon düzenleme |
Düz, yay, daire, U-eğri. |
|
Program depolaması |
HDD |
|
Görme sistemi |
SONE renkli CCD |
|
freze kesicisi ofset |
AUTO |
|
Vakum ayarlamaları |
AUTO |
|
Operasyon Monitorları |
|
|
Gösterge |
İndikatör Makine durumu |
|
Araç kontrolü |
Otomatik algılama aracının ömrü, zaman testi kullanımı |
|
Motor koruması |
Aşırı ısınma, aşırı yükleme, düşük voltaj koruma fonksiyonuna sahiptir |
|
Motor aşırı yükleme kontrolü |
Aşırı yük, hat normal, düşük voltaj koruma fonksiyonu var |
|
Araç kullanılabilir süresi |
Otomatik algılama aracının ömrü, |
|
İstatistik veriler |
Ayrı tablo modeli, ayrı sayım, çeşitli sayım yöntemleri |
|
Hata kaydı |
Yazılım otomatik olarak tüm alarmları kaydeder makinelerin hafızası |
|
III. Doğruluk |
|
|
Eksen hassasiyeti |
0.001mm |
|
Kesme hassasiyeti |
0.1mm |
|
IV. Güvenlik |
|
|
Çalışma alanı koruma |
Dört mühürlü koruma ile |
|
Kapı sensörü |
Ön ve arka güvenlik kapısı mikro anahtarı sensörü (iletilmez) |
|
İhtiyaç Durdurma düğmesi |
|

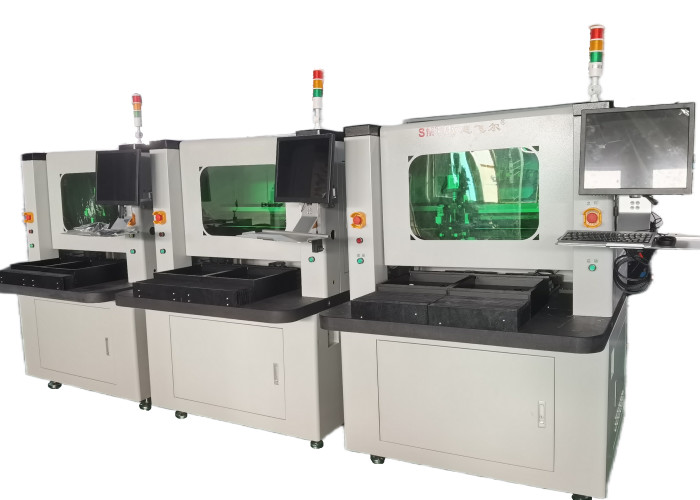

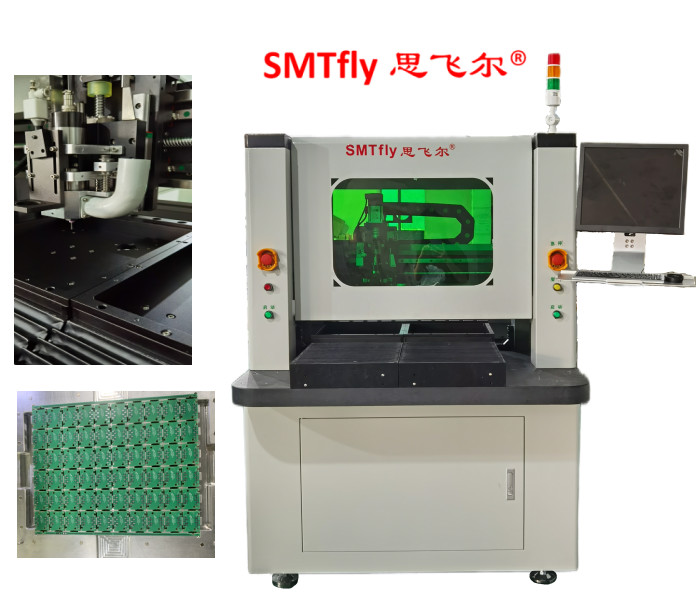

PCB yönlendiricisi ve paketleme fotoğraflarıDaha uzun yaşam süresi için yönlendirme bit ayarları:
