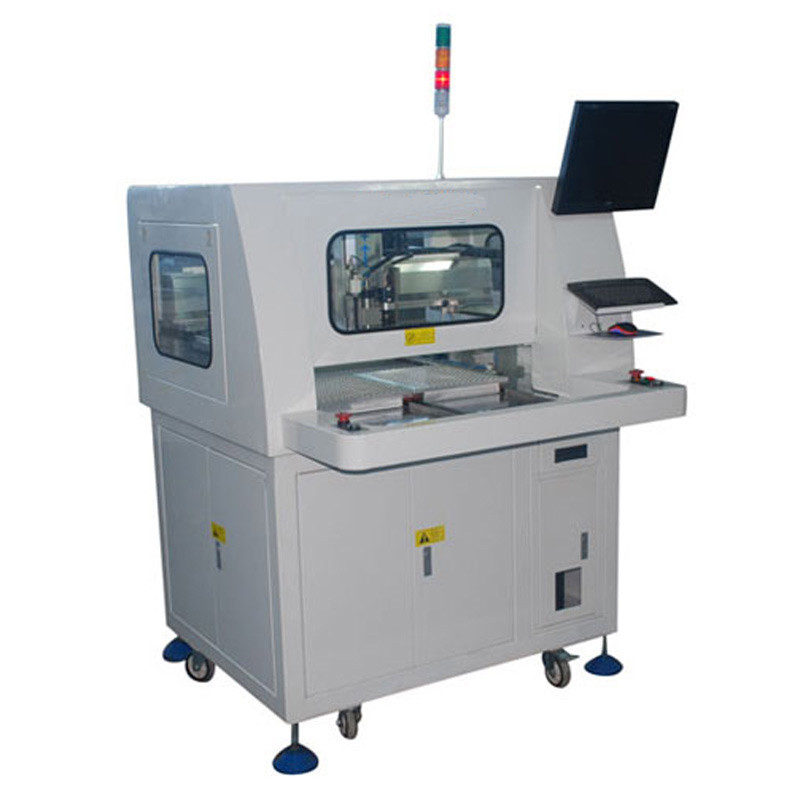

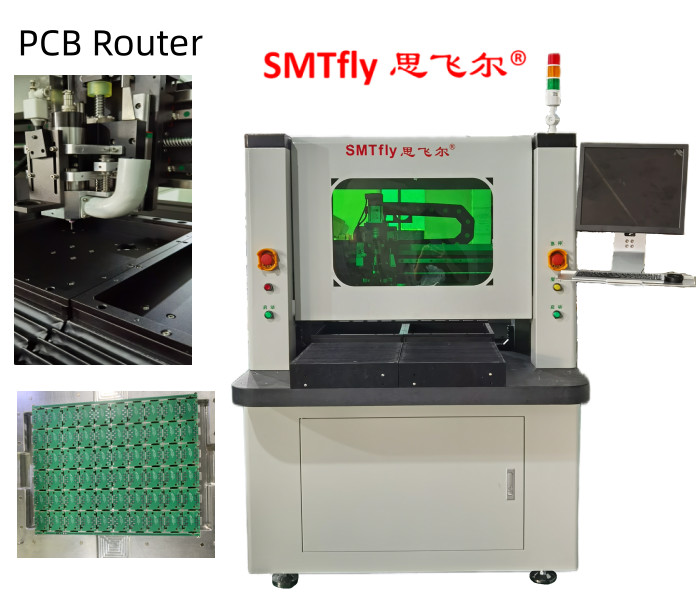

CCD Kamera Hizalamalı CNC Programlama PCB Depaneling Router Makineleri
1. Makine Parça Listesi
|
I. Donanım |
|
|
İĞ |
Morning Star iş mili ve invertör |
|
CCD |
Sony 520 serisi endüstriyel kameralar |
|
LENS |
Bilgisayar EX2C |
|
Vida |
TBI Precision taşlanmış vidalı mil ithalatı |
|
Rehber |
HIWIN genişletme İthal lineer kılavuz rayı |
|
MOTOR |
JiaBao LCF Serisi |
|
G/Ç KONTROL KARTI |
HFC PCI-9074 |
|
SÜRÜCÜ KONTROL KARTI |
HFC PCI-9074 |
|
G/Ç KARTI |
PCI-9074-64 adet/-38 adet |
|
Statik temizleme |
STATİK-ST401A Serisi |
|
Bilgisayar |
RMC-8401/6113LP4/300ATX/8651VNA/P4 2.8G 2CPU(S)/1G DDR/80G) |
|
makine arayüzü |
AOC LCD17", Logitech fare |
|
2.yazılım |
|
|
Kontrol sistemi |
Windows XP Professional (Service3,v.3244) |
|
Operasyon GUI'si |
Çince Windows XP |
|
program düzenleme |
Çizgide |
|
Görüş sistemi |
CCD AOTU ofseti |
|
Kontrol sistemi |
F 1.0.2 sürümü |
2. Performans Parametreleri
|
Etraflı |
|
|
Boyutlar (G*D*Y) |
1220mm*1450mm*1420mm |
|
Ağırlık |
550KG |
|
Yükseklik ofseti |
60~110mm |
|
Manipülatör |
|
|
Motor tipi |
Jia Bao serisi |
|
Konumlandırma tekrarlanabilirliği |
0,001 mm |
|
Eksen çalışma alanı (maks) |
680mm*360mm*50mm |
|
iş istasyonu |
|
|
PCB sabitleme |
standart, uzmanlık |
|
PCB yükleme/boşaltma |
Manuel |
|
PCB boyutu (maks.) |
322mm*322mm |
|
PCB kalınlığı (maks) |
5mm |
|
Fikstür |
|
|
rijitlik fikstürü |
standart |
|
Fikstür sabitleme |
makine |
|
Mil Motoru |
|
|
Güç |
400W |
|
Mil |
50000rpm/dak |
|
Korumak |
kendini/rüzgar soğutma |
|
Kesiciyi değiştir |
uzmanlık |
|
Yönlendirme yeteneği |
|
|
Kesme hızı(maks.) |
100 mm/sn |
|
Sürüş hızı(maks.) |
3000 mm/sn |
|
kesme hassasiyeti |
0,01 mm |
|
Vakum sistemi |
|
|
vakum gücü |
2.2KW AC 380V |
|
Vakum |
çekül |
|
Araçlar |
|
|
Güç |
2.2KW AC380V |
|
Hava besleme |
2~5KG/cm2 |
|
Programlama |
|
|
program düzenleme |
Çizgide |
|
işlev düzenleme |
Çizgi, yay, daire, U eğrisi |
|
Program depolama |
HDD |
|
Görüş sistemi |
SONE renkli CCD |
|
freze ofset |
OTO |
|
vakum kurulumu |
OTO |
|
Operasyon Monitörleri |
|
|
gösterge |
Gösterge Makine durumu |
|
araç kontrolü |
Otomatik algılama takım ömrü, zaman testinin kullanımı |
|
Motor koruması |
Aşırı ısınma, aşırı yük, düşük voltaj koruma fonksiyonuna sahip olun |
|
motor aşırı yükleme kontrolü |
Aşırı Yük var, hat normal, düşük voltaj koruma fonksiyonu |
|
Aracın kullanım süresi |
Otomatik algılama takım ömrü, |
|
Veri istatistiği |
Ayrı tahta modeli, ayırma sayısı, çeşitli sayma yöntemleri |
|
Hata kaydı |
Yazılım, makinelerin tüm alarm hafızasını otomatik olarak kaydeder |
|
III.Kesinlik |
|
|
eksen hassasiyeti |
0,001 mm |
|
Kesme hassasiyeti |
0,1 mm |
|
IV.Emniyet |
|
|
Çalışma alanı koruması |
Dört mühürlü koruma ile |
|
Kapı sensörü |
Ön ve arka güvenlik kapısı mikro anahtar sensörü (isteğe bağlı) |
|
acil stop butonu |
|
3. İşlev Açıklaması
1) X10 yakınlaştırma görüntüsü, programlamayı kolaylaştırır ve nokta ayarının doğruluğunu artırır
2) İki kayar tabla, daha iyi üretkenlik için yapıştırma süresini azaltmak üzere aynı anda içeri ve dışarı hareket sağlar.
3) AUTO MARK ofset sistemi.CCD görüntüsü, kesmeden önce gereksiz hataları azaltmak için yolu veya yönlendirmeyi kontrol edebilir ve simüle edebilir
4) Yönlendirme ucu otomatik olarak kalkar ve bir sonraki programlanan noktaya kaydırılır, ardından yönlendirme ucunun ömrünü uzatmak için kesilir.
5) Güvenlik kapısı endüstri tasarımı
6) CCD görüntüsü, kesmeden önce gereksiz hataları azaltmak için yolu veya yönlendirmeyi kontrol edebilir ve simüle edebilir
