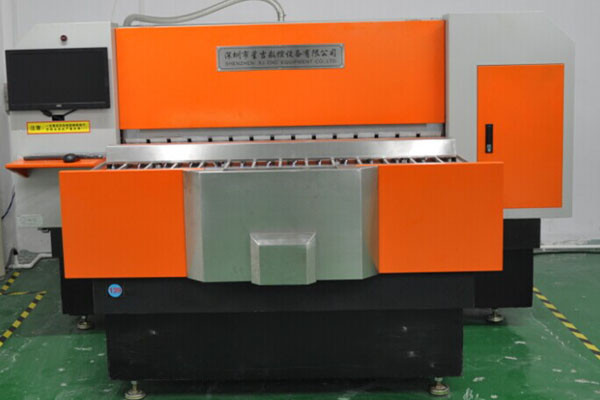

Tam Otomasyon V - PCB Panelinde Kesilmiş PCB Depaneler Yüksek Hassasiyetli
Yapılandırma Parametreleri:
|
Öğe |
Parametre |
Açıklama |
|
Boyut |
1900 × 2280 × 1585 mm |
L * W * H |
|
Çalışma yüksekliği |
920 ± 50 mm |
|
|
Ağırlık |
3000kg |
|
|
Güç kaynağı |
AC 220V, 50 / 60HZ |
|
|
Kapasite |
3.0KW |
|
|
Hava basıncı |
5kg / cm2 |
|
|
Çalışma platformu |
Maks: 1550 mm * 630 mm |
|
|
Kalınlık |
0,3 ~ 3,2 mm |
|
|
Bıçak özellikleri |
Dış Çap: φ120mm İç Çap: φ25.4mm |
|
|
Konumlandırma Dübeli |
Çapı: 2MM (7PCS) |
|
|
İlk V skor çizgisi ile Pin deliği arasındaki Min Mesafe |
4,5 milyon |
|
|
Bıçak kalınlığı |
2mm |
|
|
V-oluk Artık kalınlık hassasiyeti |
± 2mil |
|
|
V-oluk Pitch doğruluğu |
± 2mil |
|
|
V-oluk Paralel hassasiyet |
± 2mil |
|
|
Bıçak Kesme Hızı |
6.000RPM |
|
|
Hız kesmek |
0 ~ 50m / dak |
|
|
Yer Değiştirme Hızı |
Maksimum 70M / MIN |
|
|
Toz toplayıcı |
2in sıhhi tesisat 3.5KW |
Makine Aksesuarı:
|
Aksesuar |
Marka |
Anavatan |
Açıklama |
|
Kılavuz rayı |
PMI |
Tayvan |
|
|
Kılavuz Vida |
TBI |
Tayvan |
|
|
Servo Motor |
Fuji Electric |
Japonya |
|
|
İş mili motoru |
Fuji Electric |
Japonya |
|
|
PC |
HP |
Çin |
HP 19 ”İş Bilgisayarı |
|
Vücut |
Mermer |
Çin Jinan |
Özellik:
1. PCB / MCPCB otomatik V-CUT makine özelliklerine göre, birden fazla disiplini içeren, ürün özelliklerinin ve performansının kontrol ve test için tasarım aşamasında multidisipliner ortak tasarım ve simülasyon kullanan PCB / MCPCB otomatik V-CUT makinesi dijital prototipleme sistemi oluşturma , tasarım hedeflerini karşılamak için ürün performansı, çeşitli disiplinler arasındaki çatışmaları ve müdahaleleri çözmek için optimum bağlantı elde etmek, bu da ürün kalitesini ve sistem performansını büyük ölçüde artıracaktır.
2. "Tarzan Qing" veya "Jinan Qing" granitini kullanarak makinenin tüm tabanını kullanın ve deneyimin, güçlü sertliğin, iyi stabilitenin ortadan kaldırılmasını zorlayın.
3. Yüksek hızlı, yüksek hassasiyetli bir konumlandırma elde etmek ve üretkenliği etkin bir şekilde artırmak için ithal yüksek performanslı AC servo motor sürücüsünü kullanan XYZ eksen konumlandırma sürücüsü.
4. Hassas İletim ve kılavuz sistemi: ithal hassas doğrusal kılavuz ve hassas bilyalı vida, yüksek hassasiyetli dişli, konum.
5. Karmaşık PCB / MCPCB atlama bıçağı İşleme için hançer fonksiyonları ile
6. Çeşitli boyutlarda V-oluklu levha 0.4 ~ 3.2mm farklı kalınlıktaki levhalar için yüksek hassasiyetli işleme için mevcuttur
7. Çivinin ortasına ilk bıçak, minimum rezervin 4,5 mm üzerinde PIN
8. 114 mm taşlama bıçağının minimum çapı, en yüksek takım ömrü
9. WINDOWS Çince işlem arayüzünü veri işleme ve ürün numarası yönetimi olarak kullanma.
10. Alüminyum levha kullanımının ön yüzeyini oluşturan tek ve çift taraflı, çok tabakalı kullanıma uygundur.
11. V-CUT işlemi sırasında, otomatik ölçü kontrolü, artık kalınlık algılama fonksiyonu ile.
12. Japonya'nın yüksek hızlı iş mili motoru ithalatı, V oluk kenarları kesmez, daha uzun takım ömrü
13. Akıllı kontrol sistemleri, kesintisiz, kararlı çalışma, arızası kolay ve zor onarımlar kullanın.
14. Bıçaklar, bıçak derin grafik sayısal kontrol, yüksek hassasiyet, öğrenmesi kolay, bütünü kurması kolay.
15. Aynı zamanda AB, yapay yönlendirme, birincil işleme ile bilgileri girin.
16. Atölye ortamında temiz tutulabilen mevcut (isteğe bağlı) yüksek verimli toz toplama sistemi
