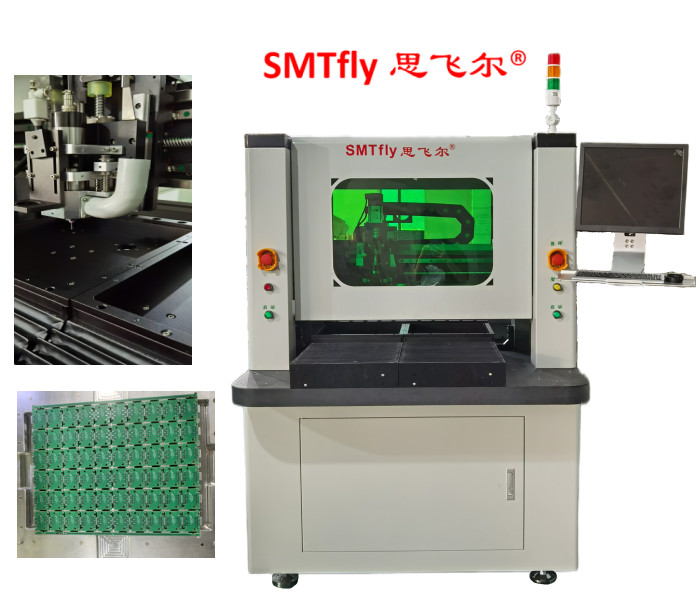

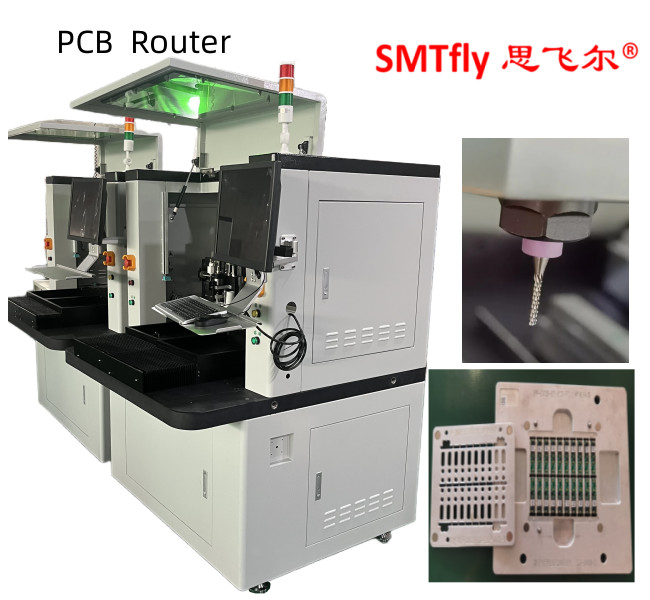

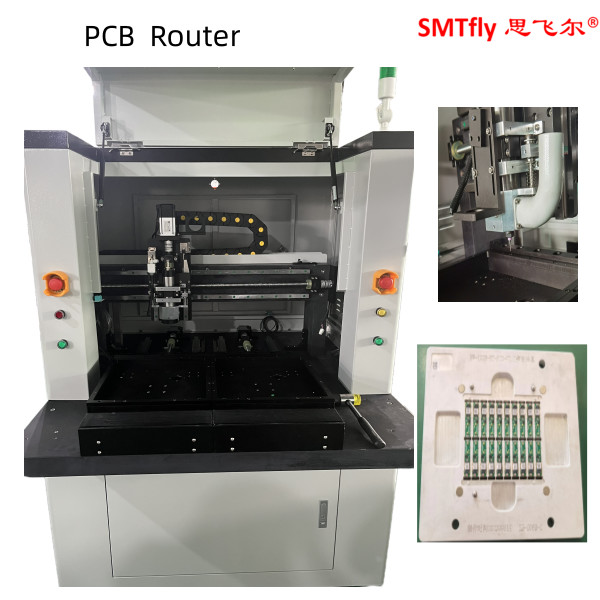

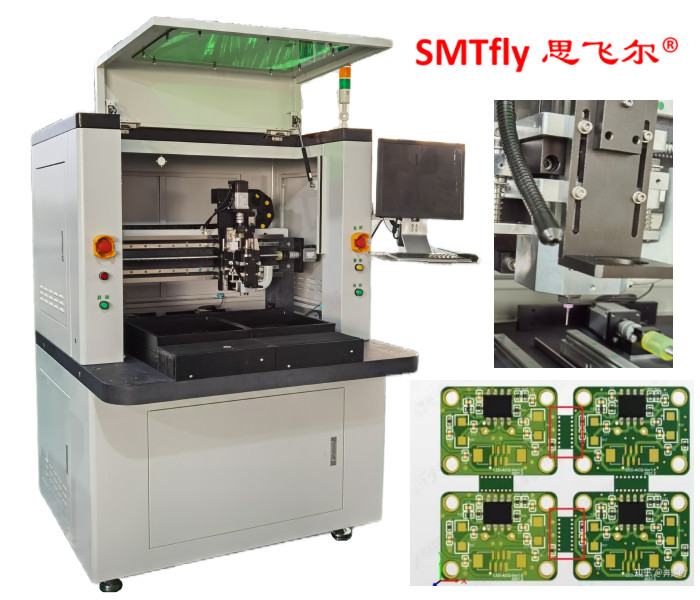

0.6-3.5mm kalınlığında TAB PCB tabloları için PCB Depaneling Makinesi PCB Routing Equipment Özellikleri:
1Sadece yönlendirici kesimiyle düz kesim bitirilir.
2Yüksek frekanslı spindle motoru kullanıldığı için kesim sırasında PCB'de çok az bozulma var.
3Tek dokunuşla program değişimi.
4Router makinesiyle kaplama ve kemer kesme yeteneği, PCB tasarımındaki kısıtlamaları azaltır.
5. QR kodu veya JIG BIT otomatik seçimi kesme programını okuyun veya kesme programı ile JIG arasındaki uyumluluğu kontrol edin.
6Güçlü toz toplama PCB üzerindeki toz yapışmasını en aza indirdi.
7Yüksek performanslı bir yönlendirici bit geliştirdim.
8. PCB maliyetini düşürmek çünkü PCB üzerinde V-yolu yapmak gerekmez
Spesifikasyon:
| Boyutlar ((W*D*H): | 1220mm*1450mm*1420mm |
| Ağırlık: | 550KG |
| Yükseklik kaydırma: | 60~110mm |
| Motor tipi: | JiaBao serisi |
| Konumlandırma tekrarlanabilirliği: | 0.001mm |
| Eksen çalışma alanı ((max): | 680mm*360mm*50mm |
| PCB sabitleme: | Standart, uzmanlık |
| PCB yükleme / boşaltma: | el yazması |
| PCB boyutu (max): | 322mm*322mm |
| PCB kalınlığı (max): | 5 mm |
| Sertlik sabitlemesi: | Standart |
| Bağlama sabitleme: | makine |
| Güç: | 400W |
| Döner: | 50000 rpm/dakika |
| Koruma: | Kendi/rüzgar soğutması |
| Değiştirme kesicisi: | Uzmanlık |
Süpürge:
| Model | SMTfly-F01-SV |
| Boyut | 650*400*1300mm |
| Malzeme | S/S 41 Karbon çelik |
| Kontrol yolu | Dahili |
| Filtre | 100% Polyester iğneli dokunulmamış çanta |
| Düşme modu | Manual joystick + Toprağın ağırlık merkezi otomatik olarak düşüyor |
| Motor | 2HP, 1.5KW, 380V |
| Statik basınç | 2000mmAQ |
| Vakum emici çapı | 50 mm |
| Filtre torbası düzenlemesi | 8 PCS, 120 ((D) mm*500 ((L) mm |
| Yüzey işlemi | Tek taraflı takvim |
| Temizlik yolu | Çekmece tipi toz kutusu |
| Konumlandırma tekerleği | 4 adet, 65*12 mm. |
| El tekeri | 2 adet |
| Ağırlık | 150 kilo. |
| Not: | Kapalı yumuşak kauçuk erişim kapısı ve açık kapı |
Operasyon:
Adım 1: Başlamadan önce, motorun normal olup olmadığını ve ne zamandoğru, emme güçlü çekim kuvveti test Kapı, hava çıkışı güçlü bir emmeye sahiptir; aksi takdirde Zayıf güç yeterli değil.
Adım 2: 24 saat boyunca sürekli olarak kullanılabilir, otomatik olmayan toz temizleme nedeniyle, toz ve kirlilik kaynağının emimi zayıf olduğunda durmalıdır.
Adım 3:El toz temizleme çubuğu, denetim kapısının sol veya sağ tarafında yer almaktadır.Makine durduğunda, toz çubuğu ileri geri hareket ettirilir.böylece filtre torbasına bağlı toz toz toplama kutusuna düşer.
Adım 4: Düzenli olarak toz toplama odası toz miktarına göre toz temizleyin, eğer %70 dolduğunda, aksi takdirde, taşar
Adım 5: Toz temizlendikten sonra, önce kapatın, sonra ekipman tamamen durduktan sonra toz temizleyin.toz toplama kutusunu toz toplayıcısının sabit konumuna koyun., ve parçalar mühürlenmiş ve kullanmaya devam.
Adım 6: Denetim kapısı bir filtre kumaş borusudur, toz kumaş borusundan filtre edilir ve egzoz gazı temiz havadır.
