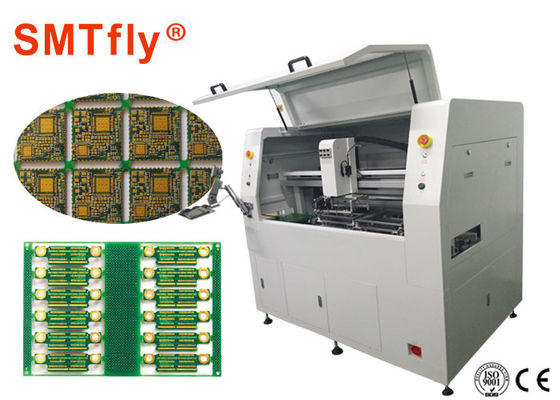

Düz kesme kenarı ile 4 eksenli kontrol için PCB puanlama makinesi

Yumuşak kesme kenarı ile en iyi panel çözümü için iki kaydırmalı PCB ayırıcı

Özellikleri:

1İki kaydırmalı PCB ayırıcı.

2. Düşük stres

3Keskin keskinlik.

4. Manul yükleme / boşaltma

5Yüksek hızlı kesim 4 eksen kontrolü ile

6. Görüntü işleme ile kolay öğretim

Açıklama

İki yönlü kaydırıcı değişken

Bu iş değiş tokucu, aynı anda en yüksek çıkış değerine ulaşan boş zamanları sınırlamak için aynı anda giren ve çıkan bir çalışma alanı sağlar.

Yolu Çiftleştirme

Kullanıcının, programlama süresini tasarruf ederek aynı rotayı tekrarlamak için sadece iki referans noktası belirlemesi gerekir.

Yönlendirme Bit Bölümü

Kullanıcı belirlenmiş bir mesafe ayarlayabilir ve yönlendirme bitinin ömrünü çoğaltmak için yeni bir bölüm oluşturmak için yönlendirme bitini yukarı veya aşağı kaydırır.

Arkadaşça bir GUI

Windows XP sistemi ve Grafik Kullanıcı Arayüzü (GUI) kullanılır, bu da kullanıcının programı kolayca öğrenmesini ve kullanmasını sağlar.

Spesifikasyon

• Yapılandırma: 2 istasyon
• Çalışma alanı: X: 320mm, Y: 320mm, Z: 60mm
• Kesim alanı: Max: X: 320mm, Y: 320mm Min: X: 100mm, Y: 100mm Z: 15mm
• PCB bileşen yüksekliği: Üst taraf: 15mm Alt taraf: 45mm ((özel bir jig ile)
• PCB Kalınlığı: 0,5 ila 3,0 mm
• Router bit çapı: 0.8 ~ 2.0 mm ((Option: 2.0 mm'den fazla)
• Kesim hassasiyeti: ± 0,10 mm
• Konumlama Doğruluğu: ± 0.01mm
• Konumlandırma Tekrarlanabilirliği: ± 0.02mm
• Kullanımda olan Eksen sayısı: 7 Eksen (X, YL, YR, Z, Taşıma, P/P, Taşıyıcı).
• Sürüş Hızı (Max): X, YL, YR: 1000mm/s, Z: 750mm/s
• Kesme Hız (Max) : X, Y, Z: 100mm/sec (En iyi hız ayar için Bit'in özelliklerine göre)
• Spindle Motor: Yüksek hızlı değişken frekanslı motor 150W (Max.50,000rpm)
• Bit Değiştirme: El
• Kesme yeteneği: doğrusal, dairesel, U eğri, kemer, L eğri
• Eksen motorları: 7 Eksen (150W AC Servo motorlar)
• Bit Değişim Sayısı: Maks. 2
• Yol planlaması: Direk koordinat girişi veya × 10 CCD kamerası ile manuel rehberlik
• Güvenlik Alanı Sensörü: n/a
• Bit Kırılma Algılama: Standart
• Program Depolama: HDD
• Program Yedekleme: USB
• işletim sistemi: Windows 7
• İnsan-Makine Arayüzü: Dokunmatik Sanayi Monitörü + Klavyesi + Fare
• Konveyör ayarlama: El ayarlama Max: Y: 350mm Min: Y: 100mm
• Taşıyıcı yük kapasitesi: Max: 2 Kg
• PCB yükleme / boşaltma: otomatik
• Güç kaynağı: 3 fazlı AC220V±3% 50Hz/60Hz, 3,5 kw
• Hava: 0.5Mpa
• Boyutlar: (W) 2002mm x (D) 1279mm x (H) 1716mm + 578mm sinyal kulesi
• Ağırlık: yaklaşık 500 kg
