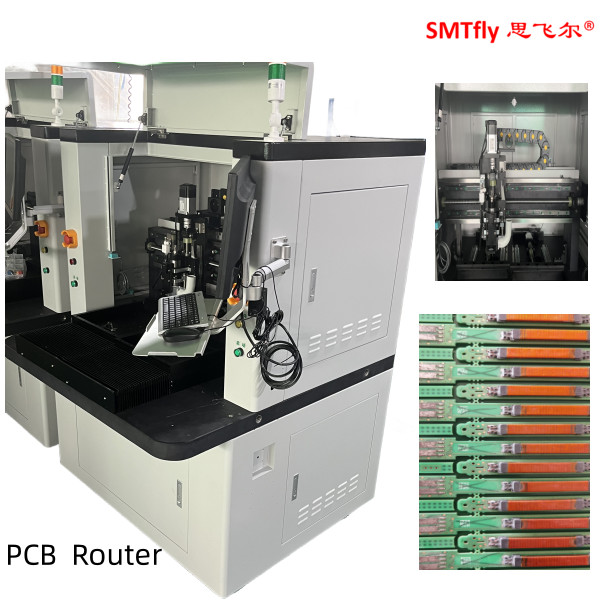

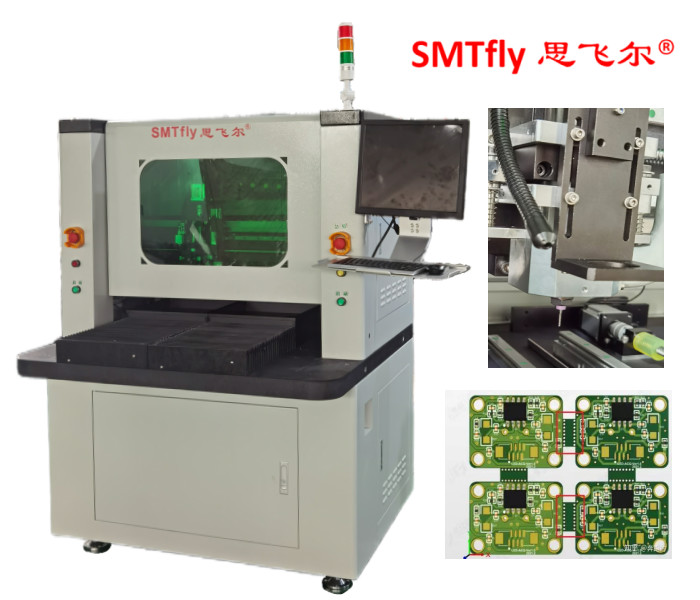

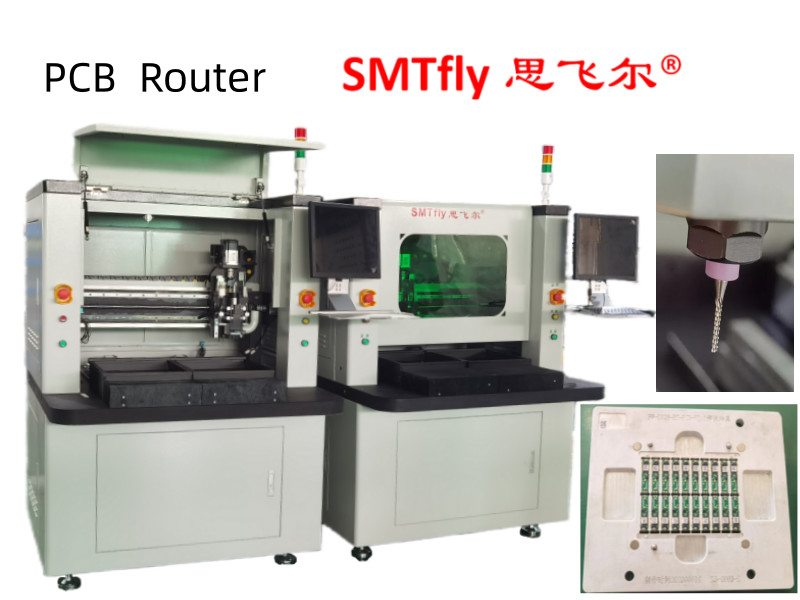

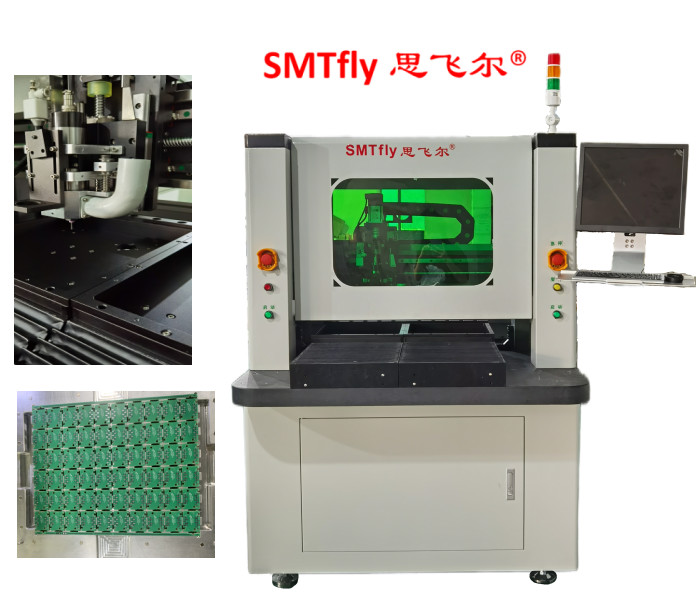

Farklı kesme tesitleri ile Y yönünde çalışan PCB Depaneling
Bu modelin dezenelleme işlemi sadece Y yönünde çalıştırılır. Farklı kesme armatürleri ile donatılabilir. Burada, PCB panelin Routing Spindle'de işlendiğini belirtmek gerekir.
Y yönünde panelli kesen Y doğrusal eksenli bir sisteme monte edilen yönlendirme iğnesi, farklı boyutlarda PCB'lerin otomatik işlenmesini sağlar.
Spesifikasyon:
| I. Donanım | |
| Dökme | KAVO fırçası ((Model:4051) |
| CCD | Sony 520 hattı endüstriyel kameralar |
| LENS | Bilgisayar EX2C |
| Siktir et. | TBI Precision zemin topu vida ithalatı |
| Rehber | HIWIN genişletme İthalatlı doğrusal rehber rayı |
| Motor | JiaBao LCF Serisi |
| I/O CONTROL CARD | HFC PCI-9074 |
| Sürücü Kontrol Kartı | HFC PCI-9074 |
| I/O kartı | PCI-9074-64 parça/-38 parça |
| Statik temizlik | STATIC-ST401A Serisi |
| Bilgisayar | (RMC-8401/6113LP4/300ATX/8651VNA/P4 2.8G 2CPU(S)/1G DDR/80G) |
| Makine arayüzü | AOC LCD17",Logitech fare |
| 2.yazılım | |
| Kontrol sistemi | Windows XP Profesyonel (Service3, v.3244) |
| GUI işlevi | İngilizce Windows XP |
| Programı Düzenle | İç çizgi |
| Görme sistemi | CCD AOTU ofset |
| Kontrol sistemi | F1.2.88 versiyonu |
| Genel olarak | |
| Boyutlar ((W*D*H) | 1280mm*1450mm*1480mm |
| Ağırlık | 750KG |
| Yükseklik kaydırma | 60~110mm |
| Manipülatör | |
| Motor tipi | JiaBao serisi |
| Konumlandırma tekrarlanabilirliği | 0.001mm |
| Eksen çalışma alanı ((max) | 890mm*560mm*50mm |
| İş istasyonu | |
| PCB sabitleme | Standart, uzmanlık |
| PCB yükleme / boşaltma | el yazması |
| PCB boyutu (maksimum) | 450*350 mm |
| PCB kalınlığı (max) | 5 mm |
| Bağlantı | |
| Sertlik sabitleri | Özel yapım takımı |
| Bağlantı sabitleme | makine |
| Döner Motoru | |
| Güç | 150W |
| Döner | 60000 rpm/dakika |
| Korumak | Kendi/rüzgar soğutması |
| Değiştirme kesicisi | Uzmanlık |
| Routing yeteneği | |
| Kesim hızı ((max.) | 80mm/s |
| Sürüş hızı ((max.) | 2500mm/s |
| Kesim hassasiyeti | 0.01mm |
| Vakum Sistemi | |
| Vakum gücü | 3.5KW AC 380V |
| Vakum | Plum |
| Uygulamalar | |
| Güç | 2.0KW AC380V |
| Havalandırma | 4-6KG/cm2 |
| Programlama | |
| Programı Düzenle | İç çizgi |
| Fonksiyon düzenleme | Düz, yay, daire, U-eğri. |
| Program depolaması | HDD |
| Görme sistemi | SONE renkli CCD |
| freze kesicisi ofset | AUTO |
| Vakum ayarlamaları | AUTO |
| Operasyon Monitorları | |
| Gösterge | İndikatör Makine durumu |
| Araç kontrolü | Otomatik algılama aracının ömrü, zaman testi kullanımı |
| Motor koruması | Aşırı ısınma, aşırı yükleme, düşük voltaj koruma fonksiyonuna sahiptir |
| Motor aşırı yükleme kontrolü | Aşırı yük, hat normal, düşük voltaj koruma fonksiyonu var |
| Araç kullanılabilir süresi | Otomatik algılama aracının ömrü, |
| İstatistik veriler | Ayrı tablo modeli, ayrı sayım, çeşitli sayım yöntemleri |
| Hata kaydı | Yazılım otomatik olarak tüm alarmları kaydeder makinelerin hafızası |
| III. Doğruluk | |
| Eksen hassasiyeti | 0.001mm |
| Kesme hassasiyeti | 0.1mm |
| IV. Güvenlik | |
| Çalışma alanı koruma | Dört mühürlü koruma ile |
| Kapı sensörü | Ön ve arka güvenlik kapısı mikro anahtarı sensörü (iletilmez) |
| İhtiyaç Durdurma düğmesi |
Özellikleri:
1İkiz çalışma masası alternatif olarak kesilir, başka bir masa kesimi sırasında PCB işinin yüklenmesi ve kalkması mümkündür.
2Özel kesim sonucu düşük stresli, yüksek hassasiyetli, yönlendirici bit ile yüksek kaliteli
3- Değişik program kesimleri.
4. Kullanıcı dostu dokunmatik panel kullanımı ile gösterim fonksiyonu önemli ölçüde iyileştirildi
5. Z ekseninin yüksekliği fonksiyonu ile düşük çalışma maliyeti çok aşamalı otomatik değişim yönlendiricinin bit ömrü ((sayım kesme sayfası veya mesafe) yönetimi
6. Büyük boyutlu PCB ile uyumludur ((550mmx450mm büyük ana taban için değişerek)
7. Router bit düşüşleri ve kırık algılayarak ürün arızasını önlemek
8. Kolayca kesme programı oluşturmak bile öğretim kamera kullanımı ile PCB CAD verisi yok ((Option)
