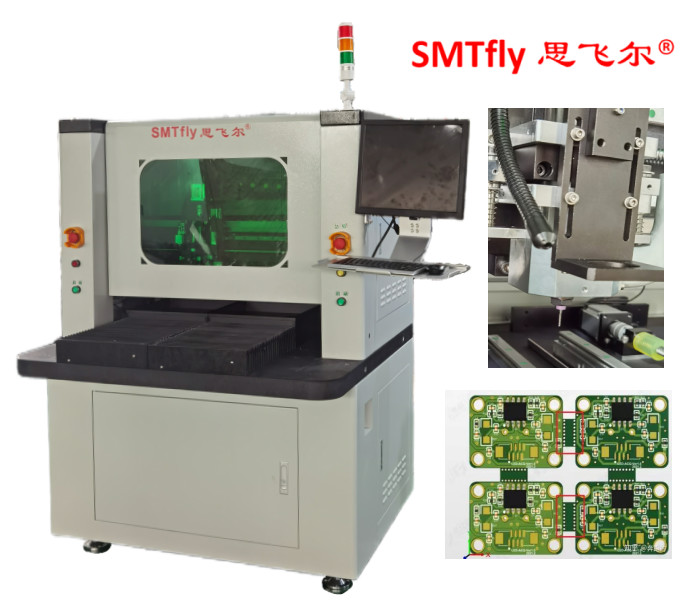

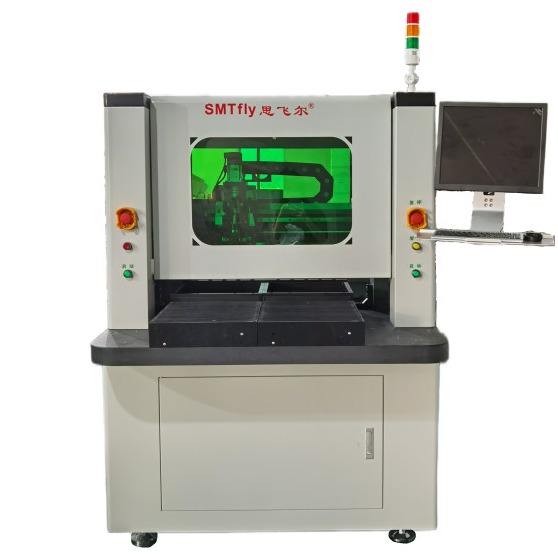

0.001mm Precision PCB Router Makine Çift Çalışma Masası ile PCB Depaneling Açıklama:
Stressiz panelden çıkarma çözümü
Yapıştırıcıya dayalı yüksek verimli toz vakum sistemi
Sıkı nüfuslu PCB'ler için temiz ve hassas panelden çıkarma
Gelişmiş görüntü işleme yazılımı, yönlendirici yollarını programlamak için nokta ve tıklama işlevi sunar
CCD kamerası ile otomatik hizalama telafi
Kullanıcı dostu çalışma
Otomatik yönlendirici bit derinliği ayarlaması ile uzatılmış bit ömrü
Daha iyi bir konuşma zamanı
Az bakım gerektirir
Makul fiyat
Kalibrasyonsuz doğrusal robot

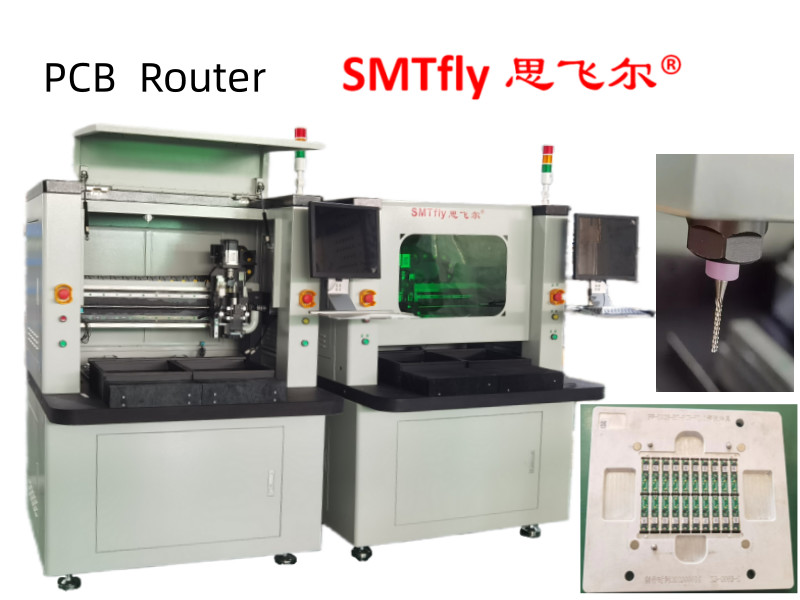

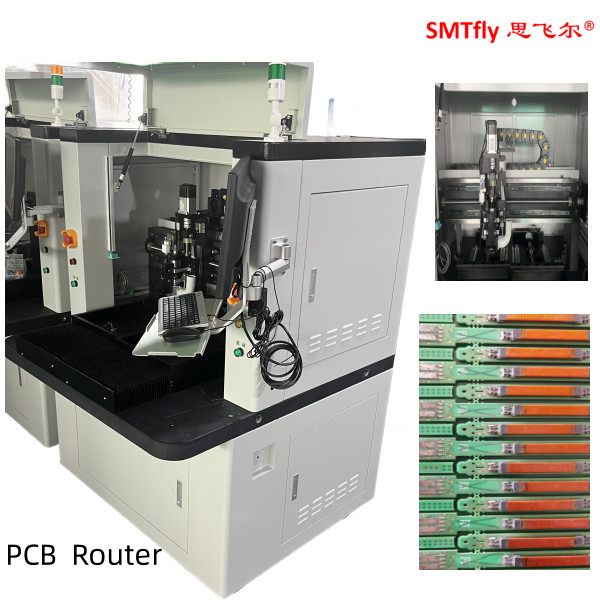

PCB yönlendiricisiyle çıkartmak,PCB'yi Çöpe Çıkartmanın Avantajları
Basılı bir devre kartını Sayaka PCB Router'dan daha iyi bir yol yok.Bu PCB depaneler, bileşenler üzerindeki stresi en aza indirgenen bir yönlendirici bitinin kullanımı ile sorunsuz PCB depaneling için cevap.Makineye dahil olan yüksek hızlı iğne, kesimi hızlandırır ve hassasiyeti korur, aynı zamanda çeşitli kesim desenleriyle esnek panel tasarımlarına izin verir.PCB depaneler de bizim router bit derinlik ayarlama sistemi ile bit değiştirme kesmek olacakPCB yönlendiricisi bitinin maksimum kesme hızı saniyede 50 mm iken, seyahat hızı saniyede en fazla 800 mm'dir.Dahili armatür tabanlı toz vakum sistemi ile, sistemin temiz ve verimli olacağından emin olun. Bu, bükülmeyi önler ve en etkili toz toplama için vakum gücünden en iyi şekilde yararlanır.
Kolay Çalışma
Kullanımı kolay, PCB yönlendiricisinin görüntü işleme yazılımı kesme yollarını işaret ve tıklama teknolojisiyle programlamayı kolaylaştırıyor.Ayrıca otomatik olarak bir CCD kamerasıyla hizalanmayı telafi eder.Dış düğmenin basit bir dokunuşu ile PCB düzenlemesi kolayca çalıştırmak için hızlıca başlatılabilir ve kullanımı kolay ön programlama modu ile,makinelerin çalışması daha da az talep ediliyor.. PCB depaneler de makine kolay erişim ve onarım için tasarlanmıştır çünkü, çok az bakım gerektirir.60'ı sağlamak için seramik rulman entegre edilirkenDönüşler için 1000 rpm.
Maliyet Çözümlü
Çekim sistemlerimizin sunduğu çeşitli faydalar ve makinenin kullanımındaki kolaylık nedeniyle, fiyat kesinlikle pratiktir.Sadece denetim gereksinimleri verimli ve basit bir şekilde karşılanmakla kalmaz, ama düşük maliyet para ve zaman tasarrufu sağlayacaktır.
Yazılım
|
Kontrol sistemi |
Windows XP Profesyonel (Service3, v.3244) |
|
GUI işlevi |
Çinli Windows XP |
|
Programı Düzenle |
İç çizgi |
|
Görme sistemi |
CCD AOTU ofset |
|
Kontrol sistemi |
F1.0.2 versiyonu |
Donanım
|
CCD |
Sony 520 hattı endüstriyel kameralar |
|
LENS |
Bilgisayar EX2C |
|
Siktir et. |
TBI Precision zemin topu vida ithalatı |
|
Rehber |
HIWIN genişletme İthalatlı doğrusal rehber rayı |
|
Motor |
JiaBao LCF Serisi |
|
I/O CONTROL CARD |
HFC PCI-9074 |
|
Sürücü Kontrol Kartı |
HFC PCI-9074 |
|
I/O kartı |
PCI-9074-64 parça/-38 parça |
|
Statik temizlik |
STATIC-ST401A Serisi |
|
Bilgisayar |
RMC-8401/6113LP4/300ATX/8651VNA/P4 2.8G 2CPU ((S) / 1G DDR/80G |
|
Makine arayüzü |
AOC LCD17",Logitech fare |
Performans parametreleri
|
Genel olarak |
|
|
Boyutlar ((W*D*H) |
1220mm*1450mm*1420mm |
|
Ağırlık |
550KG |
|
Yükseklik kaydırma |
60~110mm |
|
Manipülatör |
|
|
Motor tipi |
JiaBao serisi |
|
Konumlandırma tekrarlanabilirliği |
0.001mm |
|
Eksen çalışma alanı ((max) |
680mm*360mm*50mm |
|
İş istasyonu |
|
|
İş istasyonu |
Standart, uzmanlık |
|
PCB yükleme / boşaltma |
el yazması |
|
PCB boyutu (maksimum) |
322mm*322mm |
|
PCB kalınlığı (max) |
5 mm |
|
Bağlantı |
|
|
Sertlik sabitleri |
Standart |
|
Bağlantı sabitleme |
makine |
|
Döner Motoru |
|
|
Güç |
400W |
|
Döner |
50000 rpm/dakika |
|
Korumak |
Kendi/rüzgar soğutması |
|
Değiştirme kesicisi |
Uzmanlık |
|
Routing yeteneği |
|
|
Kesim hızı ((max.) |
100mm/s |
|
Sürüş hızı ((max.) |
3000mm/s |
|
Kesim hassasiyeti |
0.01mm |
|
Vakum Sistemi |
|
|
Vakum gücü |
2.2KW AC 380V |
|
Vacuum plomb |
|
|
Uygulamalar |
|
|
Güç |
2.2KW AC380V |
|
Havalandırma |
2~5KG/cm2 |
