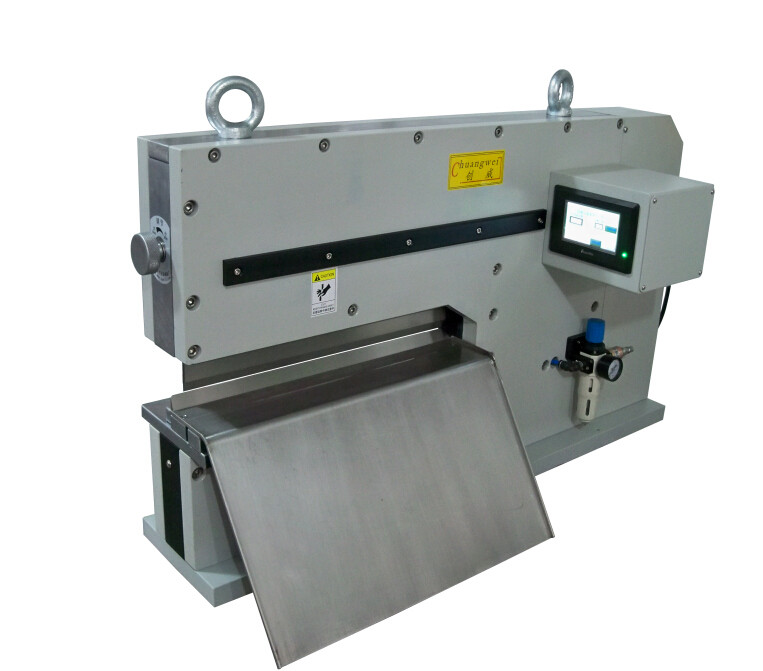

Elektronik Endüstrisi için PCB Ayrıcı CWVC-450 Doğrusal Kılıçlı
V CUT PCB Ayrıcı makinesi
1. Temizlik ve kullanım kolaylığı
2. 0.3 mm'lik ince PCB'ler bile güvenli bir şekilde çıkarılabilir.
3. Pnömatik tahrik ünitesi nedeniyle titreşimsiz panellerden çıkarma süreci
V-CUT PCB Separator makinesinin özellikleri
| Model | CWVC-450 |
| PCB'nin uzunluğu | 450mm ((Kustom yapımı olabilir) |
| PCB'nin kalınlığı | 0.3-3.5mm |
| Voltaj ve Güç | 110V/220V -- 10W |
| PCB çıkartma hızı | operatör yeteneği seviyesi nedeniyle |
| çalışma hava basıncı | 0.5-0.7Mpa |
| PCB depanelizer makinesinin boyutu | 620*230*400 mm |
| PCB depanelizer makinesinin ağırlığı | 165kg |
V-CUT PCB Separator makinesinin parçaları
1. Pnömatik ve elektromanyetik valf kontrolü.
2. Pnömatik tahrik ünitesinden kaynaklanan titreşimsiz panellerin çıkarılması.
3. Duyarlı SMD, kondansatör veya ince kartlı PCB'leri, 0.3 mm'ye kadar bile güvenli bir şekilde çıkarılabilir.
4. Depanel işleminde operatör ayak pedalını Depanel PCB'ye basar.
5. PCB'nin v olukunun yakınındaki en yüksek bileşenler 70 mm'e kadar olabilir.
6. V kanalı ile elektronik bileşenler arasındaki minimum mesafe 0,5 mm olmalıdır.
7. PCB yerleştirme boşluğu makinenin önündeki ayar düğmesi ile kolayca ayarlanabilir.
Rekabetçi avantajımız:
Pnömatik tahrik ve elektrikli kontrol
Makine pnevmatik olarak çalıştırılır ve elektrikle kontrol edilir. Doğrudan bıçak tipi ayırıcı makineler, önyüklenmeden veya gerilmeden önceden hazırlanmış panellerin dikkatli bir şekilde ayrılması için tasarlanmıştır.Hatta
Seramik kondansatörler gibi hassas SMD bileşenleri ayrı işlemde hasar görmez.Bıçakların özel tasarımı nedeniyle kenarlarına yakın yerleştirilen yüksek bileşenleri olan tahtalar da güvenli bir şekilde ayrılabilir.. kanıtlanmış bir ayırma yöntemine dayanarak, çukur içindeki panelleri kesmek için kenar şeklindeki bıçaklar kullanılır.Bu, 1 mm'den daha küçük kalınlıkta levhaların güvenli bir şekilde ve stres yaratmadan ayrılmasını sağlar.
V-CUT PCBAyrıcıMakine işletim videosu lütfen aşağıya bakınız:
http://www.youtube.com/watch?v=zuFZH9KcxZs
http://www.youtube.com/watch?v=PWOYDPsJiUY
http://v.youku.com/v_show/id_XNTk2NzgxNDEy.html
http://v.youku.com/v_show/id_XNTk2NzU4NzA4.htm
