Giyotin Tipi Pcb Depanelizer Depaneling PCB Alüminyum LED Sert Bar
10 yıldan fazla bir süredir depaneling makinelerimiz, baskılı devre kartlarının gerilmeden ayrılmasını sağlamak için sürekli olarak geliştirilmekte ve iyileştirilmektedir.Ayırma işleminin kapsamlı testlerinden sonra, birçok otomobil tedarikçisi önceden hazırlanmış panel levhalarının ayrılması için yalnızca NTM serisinin depaneling makinelerini kullanır.Makineler, doğrudan levhaların kenarlarına yerleştirilen SMD bileşenlerine zarar vermekten kaçınarak, önceden çizilmiş panel levhalarını nazik ve temiz bir şekilde depanellemek için sonsuz değişken bir kesit kullanır.
Avantajlar:
1. Maks.PCB açma uzunluğu sınırsızdır
2. Eğilme ve gerilme stresi olmadan PCB'nin depanelingi
3. Güvenli kullanım, kolay kullanım
4. Titreşimsiz depaneling işlemi
PCB depanelizer özellikleri:
| Modeli | SMTfly - 3 |
| Maks. Alan sayısıPCB kesme uzunluğu | sınırsız |
| PCB depaneling kalınlığı | 0,3 - 3,5 mm |
| Gerilim ve Güç | 110V / 220V - 10W |
| Çalışma hava basıncı | 0,5 - 0,7 Mpa |
| PCB kaldırma hızı | operatörün yetenekli seviyesi nedeniyle |
| PCB depaneling makinesi boyutu | 780 x 500 x 620 mm |
| PCB depaneling makinesi ağırlığı | 185 Kg |
Özellikleri :
1. Makine, önceden puanlanmış PCB'yi bükülme ve gerilim stresi olmadan dikkatli bir şekilde kaldırmak için tasarlanmıştır.
2.Seramik kapasitörler gibi hassas SMD Bileşenleri bile, depaneling işleminden zarar görmez veya 0,3 mm'ye kadar ince tahta güvenle çalışabilir.
3.Titreşimsiz depaneling işlemi.
4.PCB depaneling kontrol yöntemi pnömatik tahrikli ve elektromanyetik valf ile yapılır.
5.PCB kontrol işlemi, operatörün PCB'yi kapatmak için ayak pedalını damgalamasıdır.
6.PCB'nin v oluğunun yakınındaki en yüksek bileşenler 50 mm'ye kadar olabilir.
7.PCB'nin yerleştirilmesi için boşluğun ayarlanması kolay olabilir.
Video:
http://www.youtube.com/watch?v=313h1CQYz9w&feature=youtu.be
http://www.youtube.com/watch?v=mCCaaT56omw&feature=youtu.be (1,2 metrelik alüminyum PCB CWVC-3 için)
http://v.youku.com/v_show/id_XNTkxMTU0MDAw.html

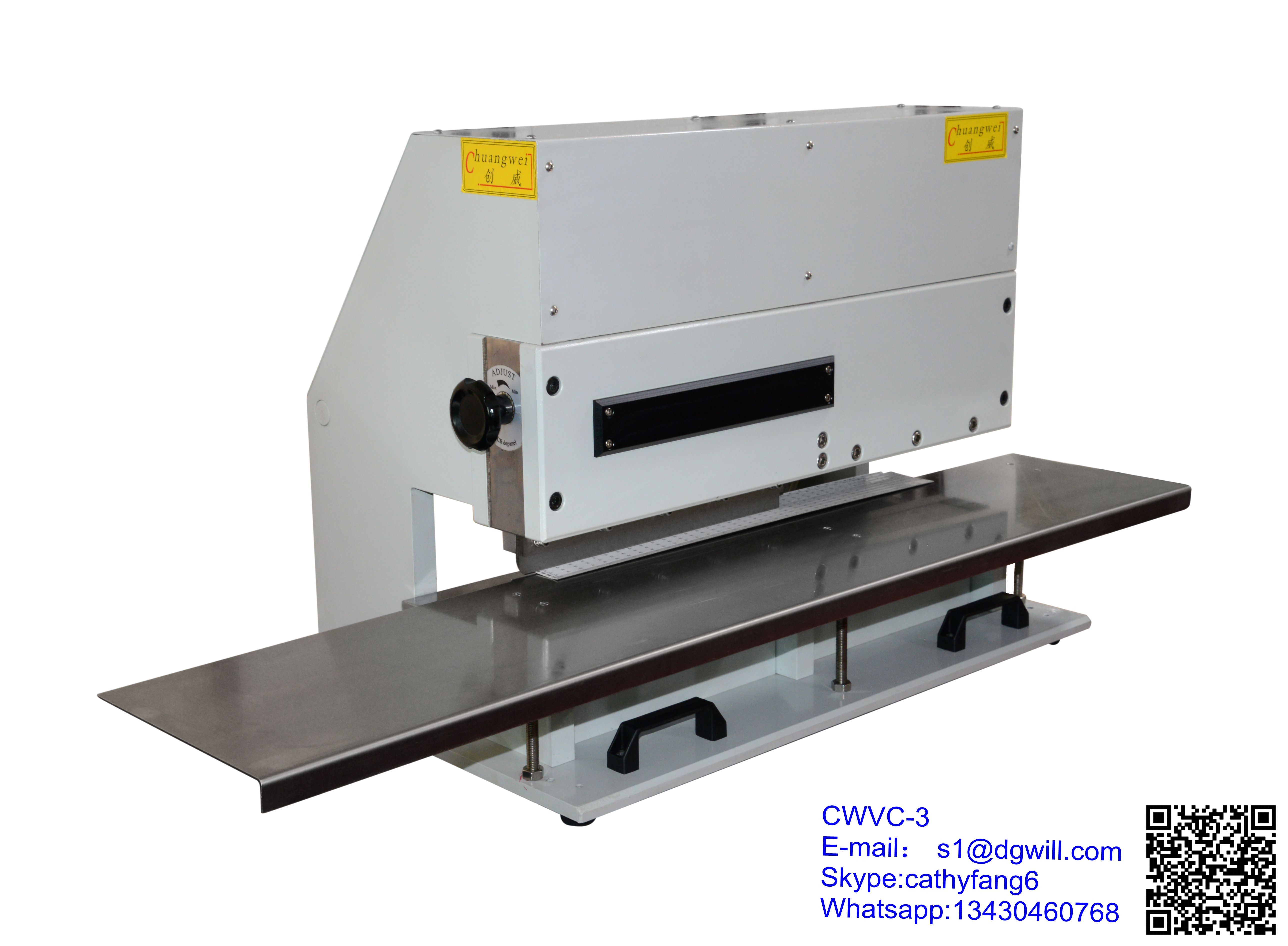

Chuangwei PCB depanelizer makinesi SMTfly-3
Alüminyum, FR4, CEM3 ve diğer yüzeylerle kullanılabilir
Orta ve büyük hacimli üretime ayak uydurmak
Panelli esnek veya ultra ince PCB'ler
Standart depaneller için puan çizgisine çok yakın yerleştirilmiş bileşenlere sahip yoğun nüfuslu PCB'ler
Alüminyum ve metalize yüzeyler (FR4, CEM3, vb. Ek olarak)
PCB'ler, CWVC-3 ikili kama şeklindeki bıçaklarla, PCB'lere veya bileşenlere baskı veya hasar vermeden paneli skor çizgisi boyunca kesen hafif bir sallanma hareketinde ayrılır.Metalize devre kartları işlendiğinde bile - ısı yayan metal iç tabakalar gerektiren ısı üreten LED'lerle doldurulmuş olanlar gibi - bu makine kesimi kolayca yapacaktır.
