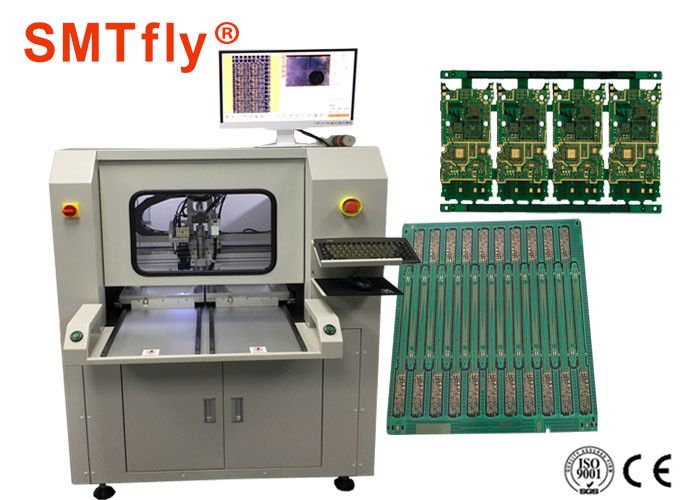

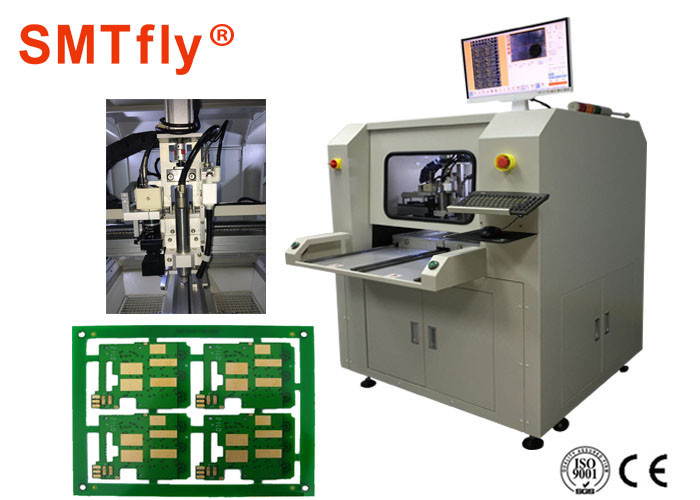

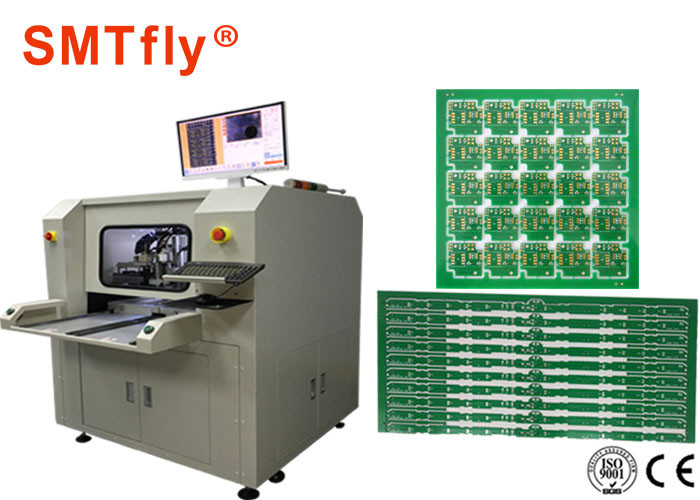

3.5mm TAB Pcb Depaneling/ayırıcı Router, PCB Yönlendirme Makinesi Özellikler:
1. Pürüzsüz kesim, yalnızca yönlendirici kesim ile tamamlanır.
2. Yüksek frekanslı bir iş mili motoru kullanıldığından, kesim sırasında PCB'de çok az bozulma olur.1/10 presleme, 1/100 elle kırmadır.
3. Tek dokunuşla program değiştirme.
4. Yönlendirici makine ile astar ve ark kesebilir, PCB tasarımındaki kısıtlamayı azaltır.
5. QR kodunu veya JIG BIT otomatik seçme kesme programını okuyun veya kesme programı ile JIG arasındaki uyumu kontrol edin.
6. Güçlü Toz Toplama, PCB'ye toz yapışmasını en aza indirdi.
7. Bit ömrünü uzatan ve çöpleri gideren yüksek performanslı yönlendirici uç geliştirildi.
8. PCB üzerinde V-oluk açmaya gerek olmadığı için PCB maliyetini azaltın
Şartname:
| Boyutlar (G*D*Y): | 1220mm*1450mm*1420mm |
| Ağırlık: | 550kg |
| Yükseklik ofseti: | 60~110mm |
| Motor tipi: | Jiabao serisi |
| Konumlandırma tekrarlanabilirliği: | 0,001 mm |
| Eksen çalışma alanı (maks): | 680mm*360mm*50mm |
| PCB sabitleme: | standart, uzmanlık |
| PCB yükleme/boşaltma: | Manuel |
| PCB boyutu (maks): | 322 mm * 322 mm |
| PCB kalın (maks): | 3mm |
| Sertlik fikstürü: | standart |
| Fikstür sabitleme: | makine |
| Güç: | 400W |
| mil: | 60000rpm/dak |
| Korumak: | kendinden/rüzgar soğutma |
| Kesiciyi değiştir: | uzmanlık |
Elektrikli süpürge:
Şartname:
| modeli | CW-F01-SV |
| Boyut | 650*400*1300mm |
| Malzeme | S/S 41 karbon çeliği |
| Kontrol yolu | yerleşik |
| Filtre | %100 Polyester iğneli dokuma olmayan çanta |
| Düşme modu | Manuel kumanda kolu + Toz ağırlık merkezi otomatik olarak düşüyor |
| Motor | 2HP, 1.5KW, 380V |
| Sabit basınç | 2000mmAQ |
| Vakum emme çapı | 50 mm |
| Filtre torbası düzenlemesi | 8 ADET, 120(D)mm*500(L)mm |
| Yüzey işleme | Tek taraflı perdahlama |
| temizleme yolu | Çekmeceli tip toz kutusu |
| Konumlandırma tekerleği | 4 adet, ￠65*￠12mm |
| el çarkı | 2 adet |
| Ağırlık | 150kg |
| Açıklama | Mühürlü yumuşak kauçuk erişim kapısı ve şeffaf kapı |
Operasyon:
Adım 1: Başlamadan önce motorun
çalışma yönü normal olup olmadığı ve ne zaman
doğru, emmeden gelen güçlü çekme kuvvetini test edin
bağlantı noktası, Hava çıkışının güçlü bir emiş gücü vardır;aksi halde
zayıf kuvvet yeterli değildir.
Adım 2: Otomatik olmayan toz giderme nedeniyle 24 saat boyunca sürekli olarak kullanılabilir, kirlilik kaynağının tozu ve emmesi zayıf olduğunda durmalıdır.
Adım 3:Manuel toz giderme çubuğu, muayene kapısının sol veya sağ tarafındadır.Makine durduğunda, toz çubuğu ileri geri hareket ettirilir, böylece filtre torbasına takılan toz, toz toplama kutusuna düşer.
Adım 4: Toz toplama odası tozunu %70 doluyken toz miktarına göre düzenli olarak temizleyin, aksi takdirde taşar
Adım 5: Toz temizlendiğinde, önce kapatın ve ardından ekipman tamamen durduktan sonra tozu temizleyin.Toz temizleme işleminden sonra, toz toplama kutusunu toz toplayıcının sabit konumuna getirin ve parçalar kapatılarak kullanıma devam edin.
Adım 6: Muayene kapısı bir filtre bezi borusudur, toz kumaş borudan süzülür ve egzoz gazı temiz havadır.
