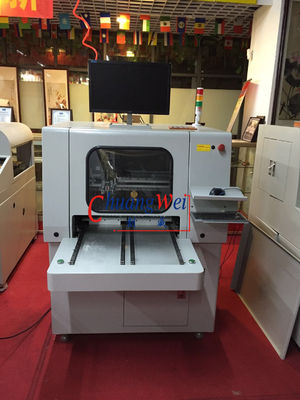

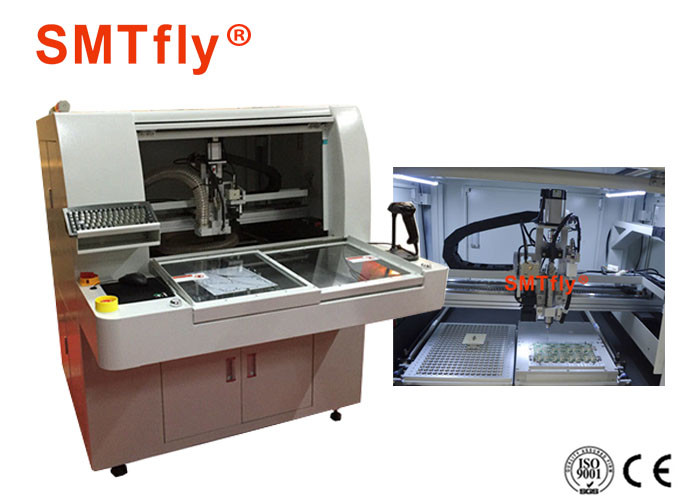

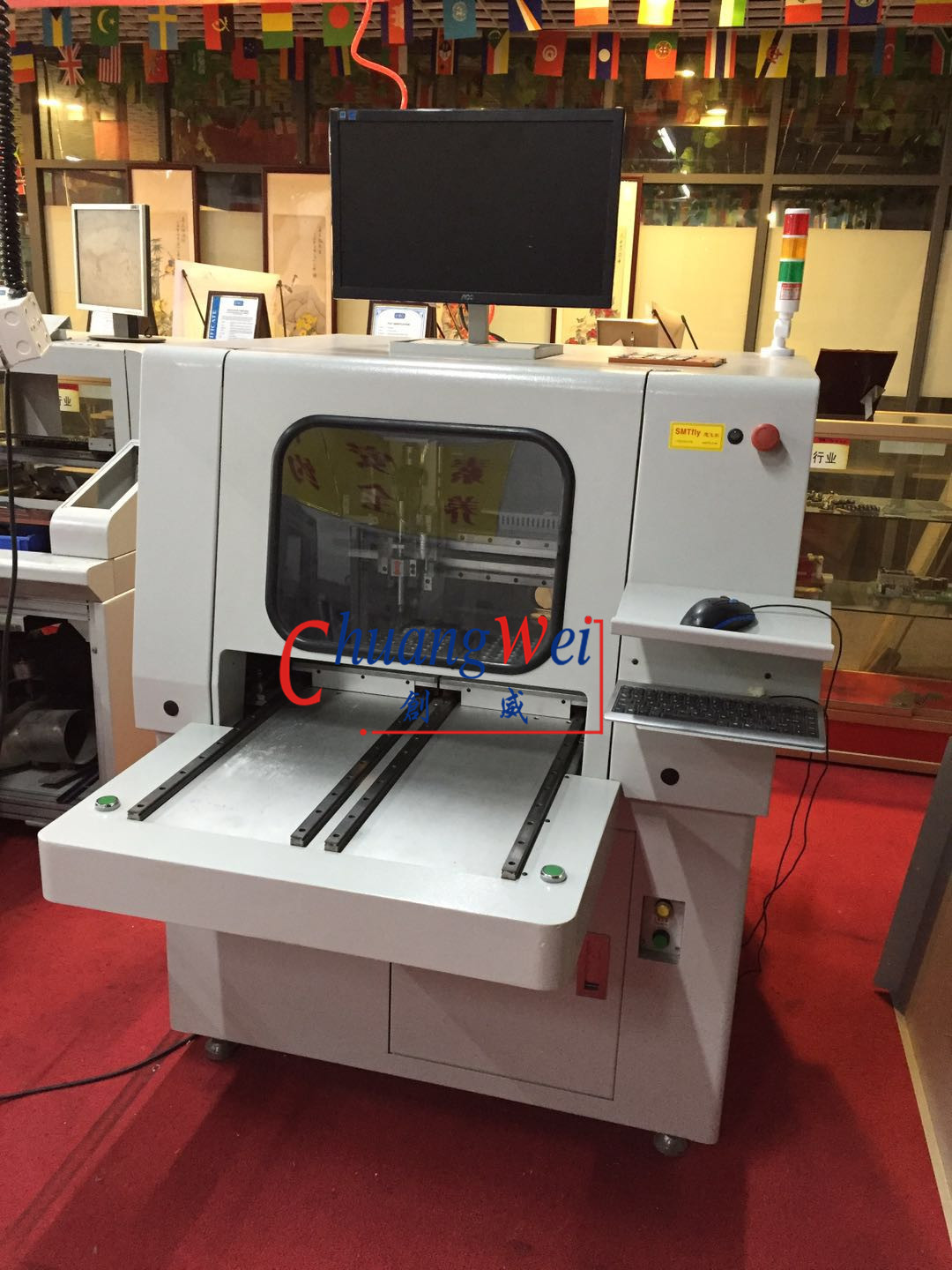

Akıllı Yazılım Gerber Imported Fonksiyonlu PCB Depanelizer PCB Router Makinesi
PCB DepanelizerÖzellikler:
1. Pürüzsüz kesme işlemi yalnızca yönlendirici kesme ile yapılır.
2. Yüksek frekanslı iş mili motoru kullanıldığından kesim sırasında PCB'de çok az bozulma vardır.1/10 presleme, 1/100 elle kırmadır.
3. Tek dokunuşla program değiştirme.
4. Yönlendirici makine ile astar ve ark kesebilir, PCB tasarımındaki kısıtlamayı azaltır.
5. QR kodunu veya JIG BIT otomatik seçme kesme programını okuyun veya kesme programı ile JIG arasındaki uyumu kontrol edin.
6. Güçlü Toz Toplama, PCB'ye toz yapışmasını en aza indirdi.
7. Bit ömrünü uzatan ve çöp atma işlemini azaltan yüksek performanslı yönlendirici bit geliştirildi.
8. PCB'de V-oluk açmaya gerek olmadığı için PCB maliyetini azaltın
PCB DepanelizerŞartname:
| I. Donanım | |
| Sistem modelleri / türleri | Windows 7 |
| Etraflı | |
| Ayak İzi (GxGxY) | 800mm*850mm*1700mm |
| Ağırlık (Yaklaşık) | 350kg |
| Ayarlanabilir makine ayakları (yükseklik için) | 60~110mm |
| Manipülatör | |
| Manipülatör Motoru | Panasonic MINAS A5 serisi |
| Manipülatör Tekrarlanabilirliği | 0,001 mm |
| Eksen konfigürasyonu | |
| Maksimum Eksen Hareketi (X,Y,Z) | 400mm*650mm*50mm |
| iş istasyonu | |
| Pano Konumlandırma | Fikstür konumlandırma, yüksük evrensel konumlandırma, görüş düzeltme |
| Yükleme/Boşaltma | Manuel |
| Yönlendirme Aralığı | 300mm*280mm |
| Panel Kalınlığı | 3mm |
| fikstür | |
| Sert Fikstür | Evrensel yüksük ve antistatik fikstür |
| Üst Kelepçe | Delik konumlandırmayı kullanma |
| Mil Motoru | |
| Güç | 100W |
| Maks.hız | 60000rpm/dak |
| Soğutma | Doğal soğutma ve hava soğutmalı |
| Yönlendirici bit boyutu | 3mm*3mm |
| Takım değişikliği | Özel İngiliz anahtarı kullanın |
| Yönlendirme yeteneği | |
| Maksimum yönlendirme hızı | 100 mm/sn |
| tekrarlanabilirlik | 0,02 mm |
| Vakum sistemi | |
| Güç | 0.75KW220V Tek fazlı motor |
| filtreleme | Dikey ve yatay |
| Araçlar | |
| Güç | 1.5KW AC220V |
| Hava besleme | 4~5KG/cm2 |
| II.Yazılım ve Programlama | |
| sistem platformu | Windows 7 |
| Sistem Kararlılığı | istisnasız 24 saat |
| Görüş sistemi | Hassas CCD görüntü hizalama düzeltme sistemi (SONY 250 serisi) |
| Programlama | |
| Çevrimiçi | Çevrimiçi Programlama |
| Düzenleme işlevi | Düz, çapraz, dairesel yay, daire |
| Kurulabilecek Program Sayısı | müşterinin ihtiyacına göre bir depolama yeri seçin |
| Programlama için CCD Kamerayı yapılandırın | Fangchen F130 Yüksek Hassasiyetli CCD |
| Araç Biti Çap Telafisi | Kullanıcının farklı şekiller seçmesini telafi etmek için farklı açılar sağlayın |
| Filtre Değişim Aralığı (mesafe) ayarı | otomatik temizleme filtresi ve işleme tamamlandığında tozdan toza toplama kutusu her seferinde merkezileştirilir |
| Operasyon Monitörleri | |
| 3 renkli Kule Işık | 3 renkli ışık, makinenin çalışma koşullarını izler |
| Takım Kırılma Tespiti | Takım ömrü ve kullanım süresinin otomatik tespiti |
| Motor Aşırı Isınma Tespiti | aşırı ısınma, aşırı yük, düşük voltaj koruma fonksiyonu |
| Servo Aşırı Yük Tespiti | Aşırı yük, hat normal, düşük voltaj koruma fonksiyonu |
| Takım Ömrü Takibi | takım ömrü algılama |
| PCB Kurulu Sayacı | kesme öğesi, kesme sayımı, çeşitlendirilmiş sayma yöntemi. |
| Vakum Filtresi Değişim Alarmı | filtreyi vakumlamak için kullanmayın |
| Makine Hata Geçmişi | Yazılım otomatik olarak tüm alarmları hafızaya kaydeder |
| III.Kesinlik | |
| Eksen konumlandırma doğruluğu | 0,01 mm |
| Yönlendirme Doğruluğu | 0,02 mm |
| IV.Emniyet | |
| Kapalı Çalışma Alanı | Dört mühür koruması kullanma |
| Kapı Kilit Sensörleri | mikro anahtar sensörü |
| Acil Durdurma Düğmesi | Evet |
PCB DepanelizerTeknik özellikler:
1. Yapısal hassasiyet, iç stresi ortadan kaldırmak için eşit yük
2. Güvenli, kullanımı kolay
3. Elektronik, cep telefonları, bilgisayarlar, PCB, FPC (esnek baskılı devre kartı) için
Avantajlarımız ve Hizmetimiz:
1. Pcb depanelizer orijinal üreticileri, fiyat tavizleri
2. Vaat günü teknik destek hizmetleri
3. Şikayetlerin ele alınmasını sınırlayın, müşterilere yarım saat geri dönün
4. Depanel Experts, profesyonel PCB alt programının sağlanması
5. Yerinde kurulum ve eğitim mevcuttur
