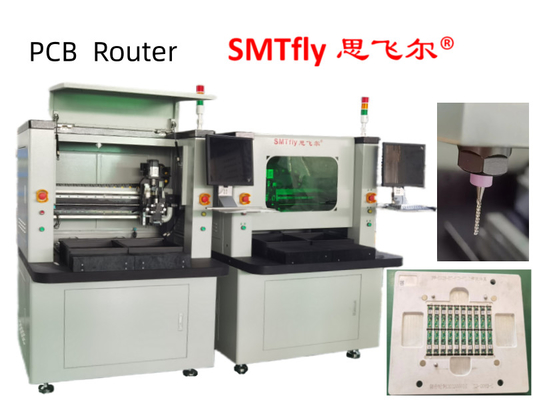

PCB Ayrıcı İkizlerle PCB Yönlendiricisi 300*280mm Çalışma Masaları
Bu PCB ayırıcı, bileşenler üzerindeki stresi en aza indirgenen bir yönlendirici bitinin kullanımı yoluyla sorunsuz PCB düzenlemesi için bir çözümdür.Makineye dahil olan yüksek hızlı spindle, kesimi hızlandırır ve hassasiyeti korurPCB depaneler ayırıcımız, yönlendirici bit derinliği ayarlama sistemimizle bit değiştirmeyi de azaltacak.Otomatik olarak 5 derinlik seviyesine kadar değişir.. PCB yönlendiricisi bit maksimum kesme hızı saniyede 50mm iken seyahat hızı saniyede en fazla 800mm'dir.Sistemin temiz ve verimli olacağından eminim.Bu, bükülmeyi önler ve en etkili toz toplama için vakum gücünden tam olarak yararlanır.
PCB Ayrıcı Özellikleri
| Model | CW-F01-S |
| Standart çalışma alanı | 350*350mm |
| Güç | 220V, 4.2KW |
| Manipülatör Tekrarlanabilirliği | ±0,02 mm |
| Karar | ±0,01mm |
| Yönetim Kurulu | Yuva takımı veya iğne takımı olan çift çalışma istasyonu |
| Panel Konumu | Alet delikleri veya PCB kenarları ile yerleştirilmiş |
| Yükleme | Kılavuz |
| İndirilme | Kılavuz |
| Panel Boyutu | 450*350 mm |
| Panel kalınlığı | 0.5-3.5mm |
| Spindle motoru | 0.5kW Sabah Yıldızı Döner |
| Araç Değiştir | Kılavuz |
| Toz filtrasyon sistemi | 3KW elektrikli elektrikli elektrikli elektrikli elektrikli elektrikli elektrikli elektrikli elektrikli elektrikli elektrikli elektrikli elektrikli elektrikli elektrikli elektrikli elektrikli elektrikli elektrikli elektrikli elektrikli elektrikli elektrikli elektrikli elektrikli elektrikli elektrikli elektrikli elektrikli elektrikli elektrikli elektrikli elektrikli elektrikli elektrikli elektrikli elektrikli elektrikli elektrikli elektrikli elektrikli elektrikli elektrikli elektrikli elektrikli elektrikli elektrikli elektrikli elektrikli elektrikli elektrikli elektrikli elektrikli elektrikli elektrikli elektrikli elektrikli elektrikli elektrikli elektrikli elektrikli elektrikli elektrikli elektrikli elektrikli elektrikli elektrikli elektrikli elektrikli elektrikli elektrikli elektrikli elektrikli elektrikli elektrik |
| Görme sistemi | Yüksek çözünürlüklü CCD video kamerası |
| Programlama | Görme desteği ile nokta noktasından manuel öğretim |
| Düzenleme Fonksiyonu | Kuru çalıştırma görüş yardımlı / test çalıştırma modu |
| Makine ağırlığı | 500 kg |
| Makine boyutu | 113*140*108cm |
PCB Ayrıcı Özellikleri
1.X10 yakınlaştırma görüntüsü programlamayı kolaylaştırır ve nokta ayarının doğruluğunu artırır
2.İki kaydırıcı masa, daha iyi bir takma süresi azaltmak için aynı anda iç ve dış hareket sağlar.
Verimlilik.
3.AUTO MARK offset sistemi.CCD görüntüsü yolu kontrol edebilirsiniz ve azaltmak için yönlendirme veya simülasyon
Kesmeden önce gereksiz bir hata.
4.Yönlendirme bit yaşam süresi kontrolü ve alarm sistemi var yönlendirme bitleri değiştirmek için operatör hatırlatmak için
120M kesimi bitirdiğinde. ve yönlendirme bit ilk 2mm kesmek ilk öğütme noktası, orta 2mm ikinci kesmek
öğütme noktası, son 2mm ömrünü artırmak için üçüncü öğütme noktasını kesmek
5.CCD görüntüsü, kesmeden önce gereksiz hatayı azaltmak için yolu veya yönlendirmeyi kontrol edebilir ve taklit edebilir
PCB ayırıcı ayrıntıları:
