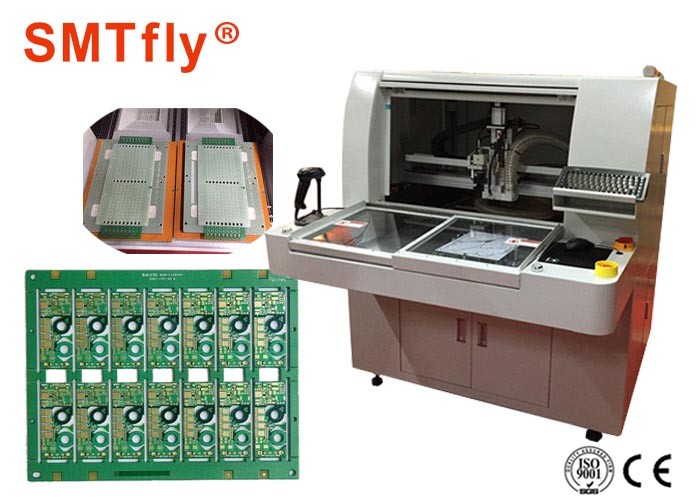

Stressiz Depanelizasyon için PCB Yönlendirme Ekipmanı Üreticisi
Şartname:
| modeli | CW-F01 |
| Standart çalışma alanı | 320*320mm |
| Güç | 220V, 4.2KW |
| Manipülatör Tekrarlanabilirliği | ±0.02mm |
| Çözünürlük | ±0.01 mm |
| Pano Konumlandırma | Yuva fikstürü veya pin fikstürü ile çift iş istasyonu |
| Panel Konumu | PCB'nin takım delikleri veya kenarları ile bulunur |
| Yükleniyor | Manuel |
| boşaltma | Manuel |
| Panel Boyutu | 320*320mm(standart) |
| Panel Kalınlığı | 0,5-3,5 mm |
| Mil motoru | 0.5kW Sabah Yıldızı Mili |
| Takım Değişikliği | Manuel |
| Toz filtreleme sistemi | 3KW Elektrikli Süpürge |
| Görüş sistemi | Yüksek çözünürlüklü CCD video kamera |
| Programlama | Vizyon destekli noktadan noktaya manuel öğretim |
| Düzenleme İşlevi | Kuru çalışma görüş destekli / test çalıştırma modu |
| Makina ağırlığı | 500kgs |
| makine boyutu | 113*140*108 cm |
Müsaitlik durumuna göre ücretsiz gösterim ve sınırlı deneme değerlendirmesi düzenlenebilir.
PCB Depaneling'in Faydaları

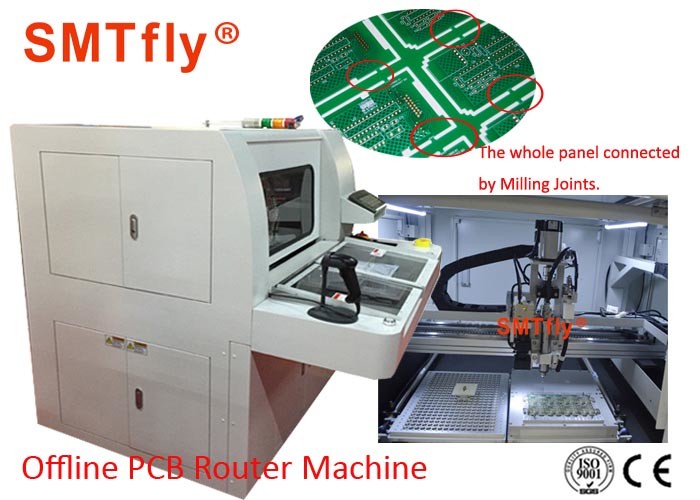

Bir baskılı devre kartını sökmenin Sayaka PCB Router'dan daha iyi bir yolu yoktur.Bu PCB depaneler, bileşenler üzerindeki stresi en aza indiren bir yönlendirici bitin kullanılmasıyla sorunsuz PCB depanelinginin cevabıdır.Makinede bulunan yüksek hızlı iş mili, kesimi hızlandırır ve hassasiyeti korurken, çeşitli kesim desenleriyle esnek panel tasarımlarına da olanak tanır.PCB depanerimiz, otomatik olarak 5 derinlik seviyesine kadar değişen yönlendirici bit derinlik ayar sistemimizle bit değiştirmeyi de azaltacaktır.PCB yönlendirici bit maksimum kesme hızı saniyede 50 mm'dir, seyahat hızı ise saniyede maksimum 800 mm'dir.Yerleşik bir fikstür tabanlı toz vakum sistemi ile sistemin temiz ve verimli olacağından emin olabilirsiniz.Bu, bükülmeyi önler ve en etkili toz toplama için vakum gücünden tam olarak yararlanır.
Kullanımı kolay, PCB yönlendiricinin görüntü işleme yazılımı, kesme yollarının işaretle ve tıkla teknolojisiyle programlanmasını kolaylaştırırken, aynı zamanda bir CCD kamerayla hizalamayı otomatik olarak telafi eder.Harici bir düğmeye basit bir dokunuşla, kolay kullanım için PCB panelinin çıkarılması hemen başlatılabilir ve kullanımı kolay ön programlama modu sayesinde, makinenin çalışması daha da basit hale getirilir.Makine kolay erişim ve onarım için tasarlandığından, PCB depaneler de çok az bakım gerektirir.Çerçeve yapısı ve iş mili motoru X, Y ve Z ekseninde çalışırken, dönüşler için 60.000 rpm sağlamak üzere seramik yatak entegre edilmiştir.
Depaneling sistemlerimizin sunduğu çeşitli faydalar ve makinelerin çalıştırılabilme kolaylığı ile fiyat inkar edilemez derecede pratiktir.Depaneling ihtiyaçları yalnızca verimlilik ve basitlikle karşılanmakla kalmaz, aynı zamanda düşük maliyet para ve zamandan tasarruf sağlar.
