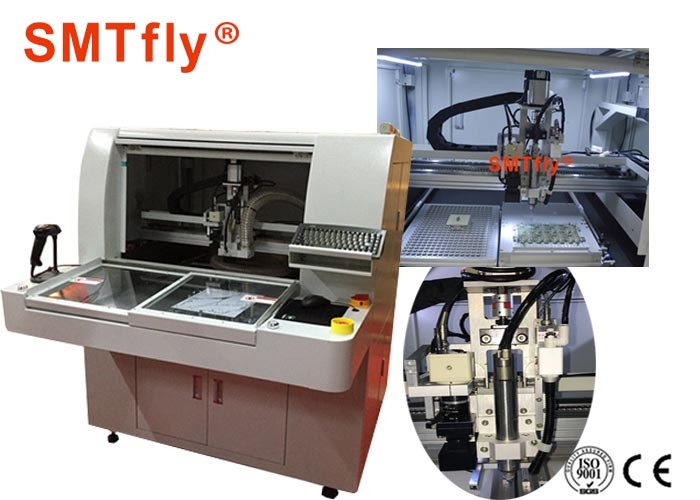

PWB Ayırıcı-Yüksek Verimli PCB Tekilleştirme Devre Kartı Yönlendirici Ekipmanı

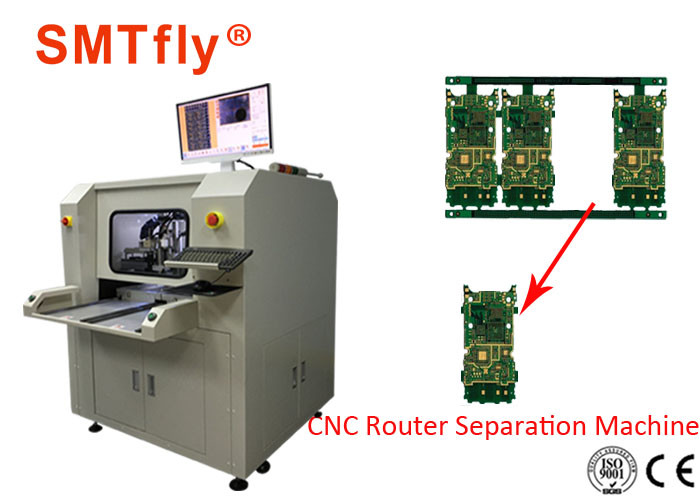

Hızlı ve Verimli PCB Singulation
PCB tekleme için mevcut sayısız yöntem göz önüne alındığında, hangisinin en iyi olabileceğine karar vermek zordur.ChuangWei'de, PCB yönlendiricilerimizin PCB'leri tekilleştirmenin en verimli ve en hızlı yolu olduğunu öneriyoruz.Stressiz panelden arındırma için, bileşenler üzerindeki stresi en aza indiren, dolayısıyla onları sağlam ve verimli bir şekilde koruyan bir yönlendirici bit kullanıyoruz.Yönlendirici bit ayar sistemi otomatik olarak 5 farklı derinlik seviyesine kadar geçiş yapacak ve bu da bit değişimini azaltacaktır.Yönlendirici bit kesme hızı saniyede maksimum 50 mm'dir, hareket hızı ise saniyede maksimum 800 mm'dir.PCB yönlendiricilerimiz, süreci hızlandırırken hassasiyeti sürdürecek yüksek hızlı bir iş mili de içerir.Çerçevenin X, Y, Z ekseninde kullanılan hassas bilyalı vidalarla dayanacağından ve 60.000 rpm'ye kadar dönüş oluşturan bir iş mili motoruyla hızlı olacağından emin olabilirsiniz.
Yönlendiricilerde bulunan çeşitli kesme desenleri sayesinde esnek panel tasarımlarının üstesinden gelmek kolaydır.Alt taraftan kullanılan fikstür tabanlı bir toz vakum giderme sistemi, PCB tekleme sırasında kayma veya bükülme olmayacağını garanti eder.

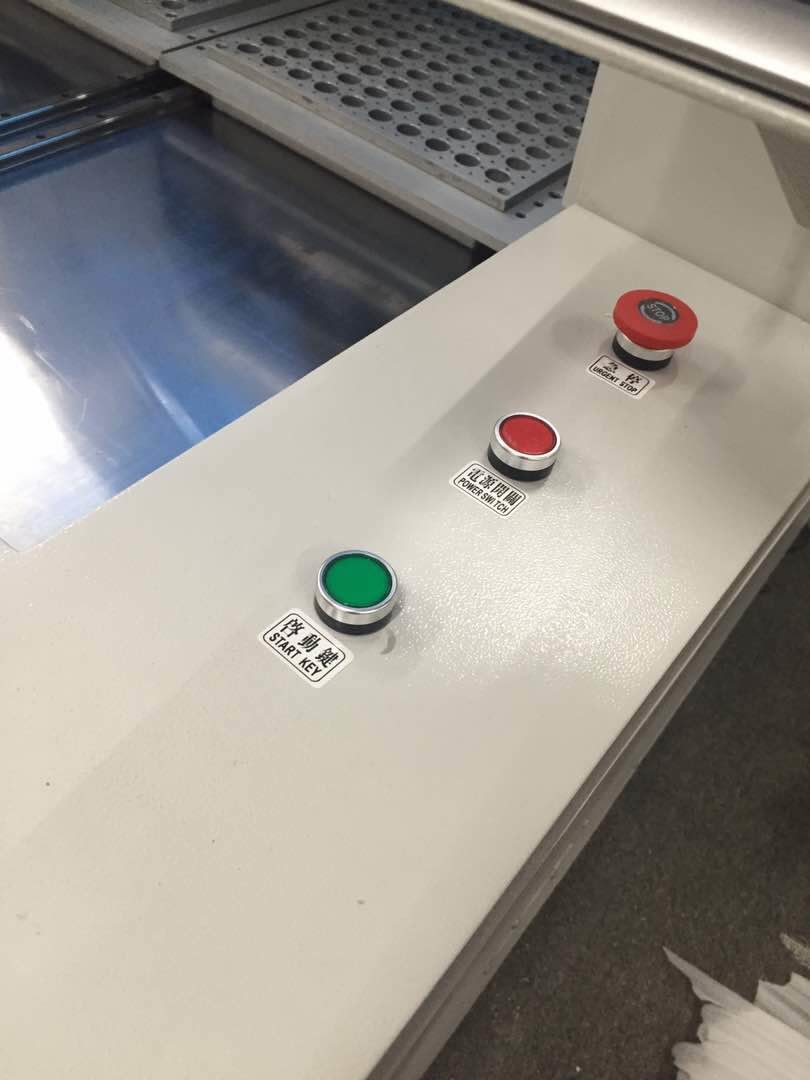

PCB yönlendiricilerimiz sadece verimli ve hızlı olmakla kalmaz, aynı zamanda kullanımı da çok kolaydır.Harici bir düğmeye basit bir dokunuşla makinelerimizde PCB tekleme başlatılabilir.Görüntü işleme yazılımı, işaretle ve tıkla teknolojisiyle belirli kesme yollarını programlamayı zahmetsiz hale getirir.Dahil edilen CCD kamera, otomatik hizalama telafisine izin vererek, panelden ayırmayı daha da sorunsuz hale getirir.Kolay erişim ve onarım için tasarlanan makinelerimiz aynı zamanda az bakım gerektirir.
Yönlendiricilerimizin etkinliği tartışılamaz.Hızlı, verimli, kullanımı kolay ve çok az bakım gerektiren yönlendiricilerimizin, düşük maliyetle değerli bir varlık olduğunu görmek zor değil.
Şartname
| modeli | CW-F01 |
| Standart çalışma alanı | 320*320mm |
| Güç | 220V, 4.2KW |
| Manipülatör Tekrarlanabilirliği | ±0.02mm |
| Çözünürlük | ±0.01 mm |
| Pano Konumlandırma | Yuva fikstürü veya pin fikstürü ile çift iş istasyonu |
| Panel Konumu | PCB'nin takım delikleri veya kenarları ile bulunur |
| Yükleniyor | Manuel |
| boşaltma | Manuel |
| Panel Boyutu | 320*320mm(standart) |
| Panel Kalınlığı | 0,5-3,5 mm |
| Mil motoru | 0.5kW Sabah Yıldızı Mili |
| Takım Değişikliği | Manuel |
| Toz filtreleme sistemi | 3KW Elektrikli Süpürge |
| Görüş sistemi | Yüksek çözünürlüklü CCD video kamera |
| Programlama | Vizyon destekli noktadan noktaya manuel öğretim |
| Düzenleme İşlevi | Kuru çalışma görüş destekli / test çalıştırma modu |
| Makina ağırlığı | 500kgs |
| makine boyutu | 113*140*108 cm |
PCB Router Depaneling Makinesine ihtiyacınız varsa, bizimle iletişime geçmekten memnuniyet duyarız:
E-posta: s5@smtfly.com & sales@dgwill.com
Wechat/whatsapp:+86 136 8490 4990
