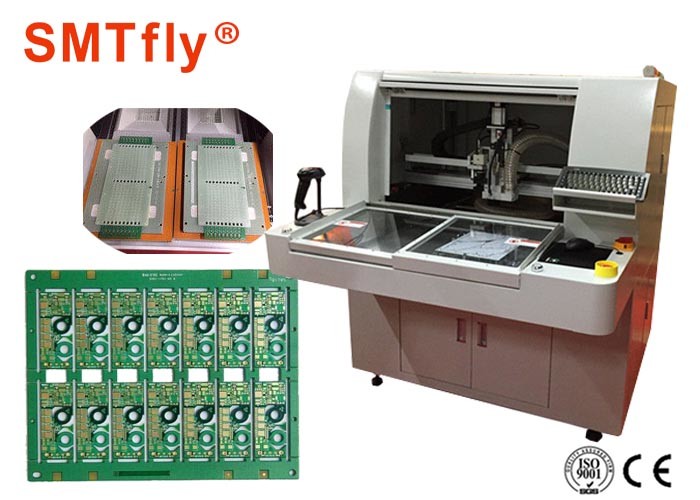

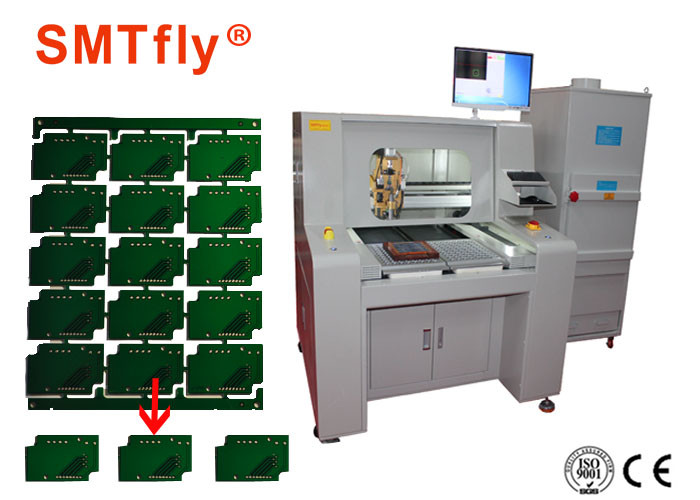

KAVO Milli Hat İçi PCB Yönlendirici Makinesi / PCB Depaneling Yönlendiricisi
1. PCB Depanelizer Yönlendirici Parça listesi
| I. Donanım | |
| MİLİ | KAVO mili |
| CCD | Sony 520 serisi endüstriyel kameralar |
| LENS | Bilgisayar EX2C |
| Vida | TBI Hassas zemin vidalı ithalatı |
| Kılavuz | HIWIN genişletme İthal lineer kılavuz ray |
| MOTOR | JiaBao LCF Serisi |
| G/Ç KONTROL KARTI | HFC PCI-9074 |
| SÜRÜCÜ KONTROL KARTI | HFC PCI-9074 |
| G/Ç KARTI | PCI-9074-64pcs/-38pcs |
| Statik temizleme | STATİK-ST401A Serisi |
| Bilgisayar | (RMC-8401/6113LP4/300ATX/8651VNA/P4 2.8G 2CPU(S)/1G DDR/80G) |
| makine arayüzü | AOC LCD17", Logitech fare |
| 2.yazılım | |
| Kontrol sistemi | Windows XP Professional (Service3,v.3244) |
| Operasyon GUI'si | İngilizce Windows XP |
| Program düzenleme | Çizgide |
| Görüş sistemi | CCD AOTU ofseti |
| Kontrol sistemi | F 1.2.88 versiyonu |
2. PCB Depanelizer Yönlendirici parametreler
| Etraflı | |
| Boyutlar(G*D*Y) | 1370mm*1650mm*1450mm |
| Ağırlık | 650kg |
| Yükseklik ofseti | 60~110mm |
| Manipülatör | |
| Motor tipi | JiaBao serisi |
| Konumlandırma tekrarlanabilirliği | 0,001 mm |
| Eksen çalışma alanı(max) | 830mm*580mm*50mm |
| iş istasyonu | |
| PCB sabitleme | standart, uzmanlık |
| PCB yükleme/boşaltma | Manuel |
| PCB boyutu (maks) | 320*320mm |
| PCB kalın (maks) | 5 mm |
| fikstür | |
| Sertlik fikstürü | İstemci fikstürünü kullan |
| Fikstür sabitleme | makine |
| Mil Motoru | |
| Güç | 150W |
| mil | 60000rpm/dak |
| Korumak | kendinden/rüzgar soğutma |
| Kesiciyi değiştir | uzmanlık |
| Yönlendirme yeteneği | |
| Kesme hızı (maks.) | 80 mm/sn |
| Sürüş hızı (maks.) | 2500 mm/sn |
| kesim hassasiyeti | 0,01 mm |
| Vakum sistemi | |
| vakum gücü | 3.5KW AC 380V |
| Vakum | çekül |
| Araçlar | |
| Güç | 2.0KW AC380V |
| Hava besleme | 4-6KG/cm2 |
| Programlama | |
| Program düzenleme | Çizgide |
| İşlev düzenleme | Çizgi, yay, circula, U-eğrisi |
| Program depolama | HDD |
| Görüş sistemi | SONE renkli CCD |
| freze ofseti | OTO |
| Vakum kurulumu | OTO |
| Operasyon Monitörleri | |
| gösterge | Gösterge Makine durumu |
| alet kontrolü | Otomatik algılama aracı ömrü, zaman testi kullanımı |
| Motor koruması | Aşırı ısınma, aşırı yük, düşük voltaj koruma fonksiyonuna sahip olun |
| motor aşırı yükleme kontrolü | Aşırı Yük Var, hat normal, düşük voltaj koruma fonksiyonu |
| Alet kullanım süresi | Otomatik algılama aracı ömrü, |
| Veri istatistiği | Ayrı tahta modeli, ayırma sayımı, çeşitli sayım yöntemleri |
| Hata kaydı | Yazılım, makinelerin tüm alarmlarını otomatik olarak hafızasına kaydeder |
| III.Kesinlik | |
| Eksen hassasiyeti | 0,001 mm |
| Kesme hassasiyeti | 0.1mm |
| IV.Emniyet | |
| Çalışma alanı koruması | Dört mühürlü koruma ile |
| Kapı sensörü | Ön ve arka güvenlik kapısı mikro anahtar sensörü (isteğe bağlı) |
| Acil durdurma düğmesi |
3. PCB Depanelizer Yönlendirici KAVO Mil
4. PCB Depanelizer YönlendiriciElektrikli süpürge
5. Hızlı ve Verimli PCB Singulation
PCB tekleme için mevcut sayısız yöntem göz önüne alındığında, hangisinin en iyi olabileceğine karar vermek zordur.ChuangWei'de, PCB yönlendiricilerimizin PCB'leri tekilleştirmenin en verimli ve en hızlı yolu olduğunu öneriyoruz.Stressiz panelden arındırma için, bileşenler üzerindeki stresi en aza indiren, dolayısıyla onları sağlam ve verimli bir şekilde koruyan bir yönlendirici bit kullanıyoruz.Yönlendirici bit ayar sistemi otomatik olarak 5 farklı derinlik seviyesine kadar geçiş yapacak ve bu da bit değişimini azaltacaktır.Yönlendirici bit kesme hızı saniyede maksimum 50 mm'dir, hareket hızı ise saniyede maksimum 800 mm'dir.PCB yönlendiricilerimiz, süreci hızlandırırken hassasiyeti sürdürecek yüksek hızlı bir iş mili de içerir.Çerçevenin bir X, Y, Z ekseninde kullanılan hassas bilyalı vidalara dayanacağından ve 60.000 rpm'ye kadar dönüş sağlayan bir iş mili motoruyla hızlı olacağından emin olabilirsiniz.
