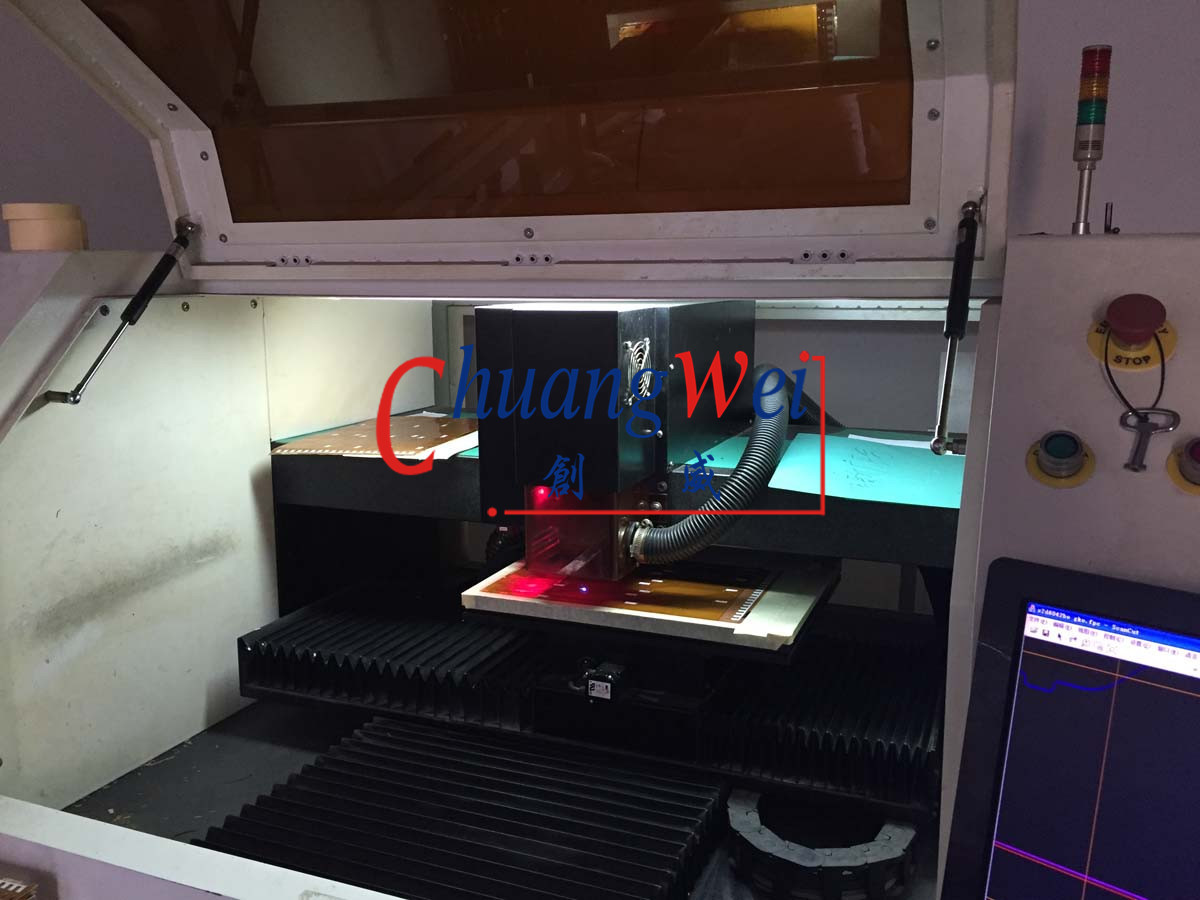

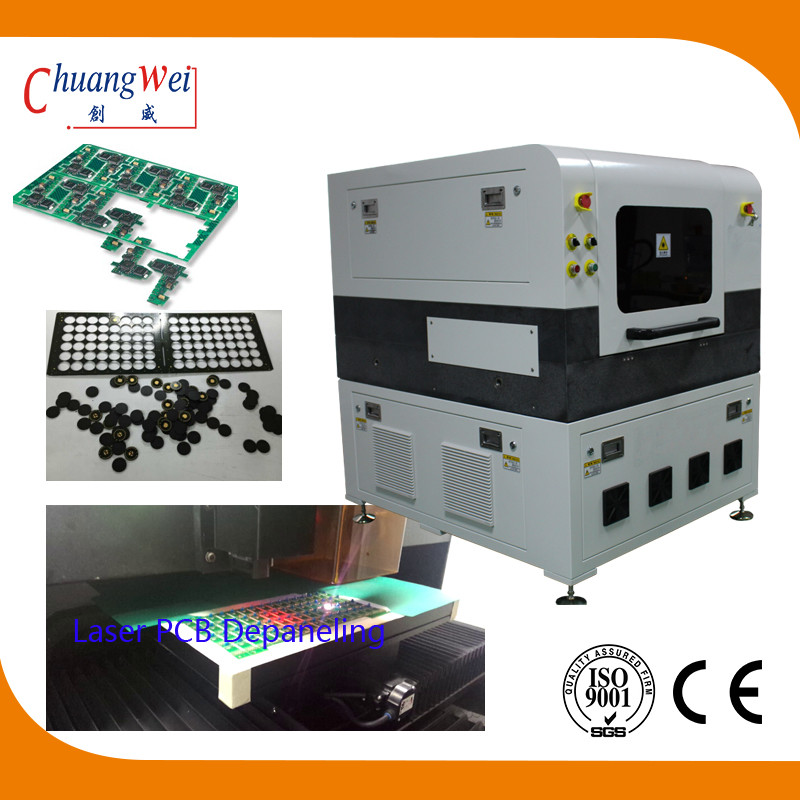

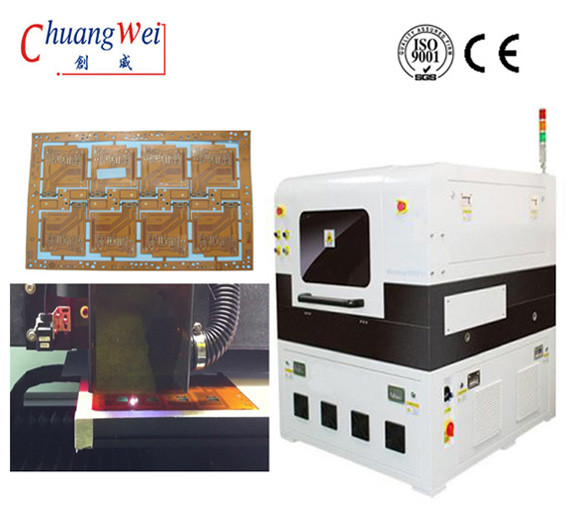

Temassız Depaneling için 10W UV Optowave Lazer PCB Ayırıcı Makinesi
PCB depaneling (singulation) lazer makineleri ve sistemleri son yıllarda popülerlik kazanmaktadır.Mekanik depanaling/singulation, frezeleme, kalıp kesme ve zar testere yöntemleri ile yapılır.Bununla birlikte, levhalar küçüldükçe, daha ince, daha esnek ve daha karmaşık hale geldikçe, bu yöntemler parçalar üzerinde daha da fazla abartılı mekanik baskı oluşturur.Ağır alt tabakalara sahip büyük levhalar bu gerilmeleri daha iyi emerken, sürekli küçülen ve karmaşık levhalarda kullanılan bu yöntemler kırılmaya neden olabilir.Bu, mekanik yöntemlerle ilişkili ek takımlama ve atık giderme maliyetlerinin yanı sıra daha düşük verim sağlar.
PCB endüstrisinde giderek artan bir şekilde esnek devreler bulunur ve bunlar aynı zamanda eski yöntemlere zorluklar da getirir.Bu kartlarda hassas sistemler bulunur ve lazer olmayan yöntemler, hassas devrelere zarar vermeden onları kesmek için mücadele eder.Temassız bir panel ayırma yöntemi gereklidir ve lazerler, alt tabakadan bağımsız olarak, onlara herhangi bir zarar verme riski olmadan son derece hassas bir tekleme yöntemi sağlar.
Yönlendirme/Kalıpla Kesme/Dikleme Testerelerini Kullanarak Panelden Çıkarmanın Zorlukları
Öte yandan lazerler, daha yüksek hassasiyet, parçalar üzerinde daha düşük stres ve daha yüksek verim nedeniyle PCB panel ayırma/tekleme pazarının kontrolünü kazanıyor.Lazer depaneling, ayarlarda basit bir değişiklikle çeşitli uygulamalara uygulanabilir.Alt tabakadaki tork nedeniyle uç veya bıçak bileme, kalıpları ve parçaları yeniden sipariş etme süresi veya çatlak/kırık kenarlar yoktur.Lazerlerin PCB ayırma işleminde uygulanması dinamiktir ve temassız bir süreçtir.
Lazer PCB Depaneling/Singulation Avantajları
Lazer PCB Depaneling Spesifikasyonu
| lazer sınıfı | 1 |
| Maks.çalışma alanı (X x Y x Z) | 300 mm x 300 mm x 11 mm |
| Maks.tanıma alanı (X x Y) | 300 mm x 300 mm |
| Maks.malzeme boyutu (X x Y) | 350 mm x 350 mm |
| Veri giriş biçimleri | Gerber, X-Gerber, DXF, HPGL, |
| Maks.yapılandırma hızı | Uygulamaya bağlıdır |
| Konumlandırma doğruluğu | ± 25 μm (1 Mil) |
| Odaklanmış lazer ışınının çapı | 20 um (0,8 Mil) |
| lazer dalga boyu | 355 nm |
| Sistem boyutları (G x Y x D) | 1000mm*940mm *1520 mm |
| Ağırlık | ~ 450 kg (990 lb) |
| Çalışma koşulları | |
| Güç kaynağı | 230 VAC, 50-60 Hz, 3 kVA |
| Soğutma | Hava soğutmalı (dahili su-hava soğutma) |
| Ortam sıcaklığı | 22 °C ± 2 °C @ ± 25 μm / 22 °C ± 6 °C @ ± 50 μm (71,6 °F ± 3,6 °F @ 1 Mil / 71,6 °F ± 10,8 °F @ 2 Mil) |
| Nem | < %60 (yoğuşmasız) |
| Gerekli aksesuarlar | Egzoz ünitesi |
