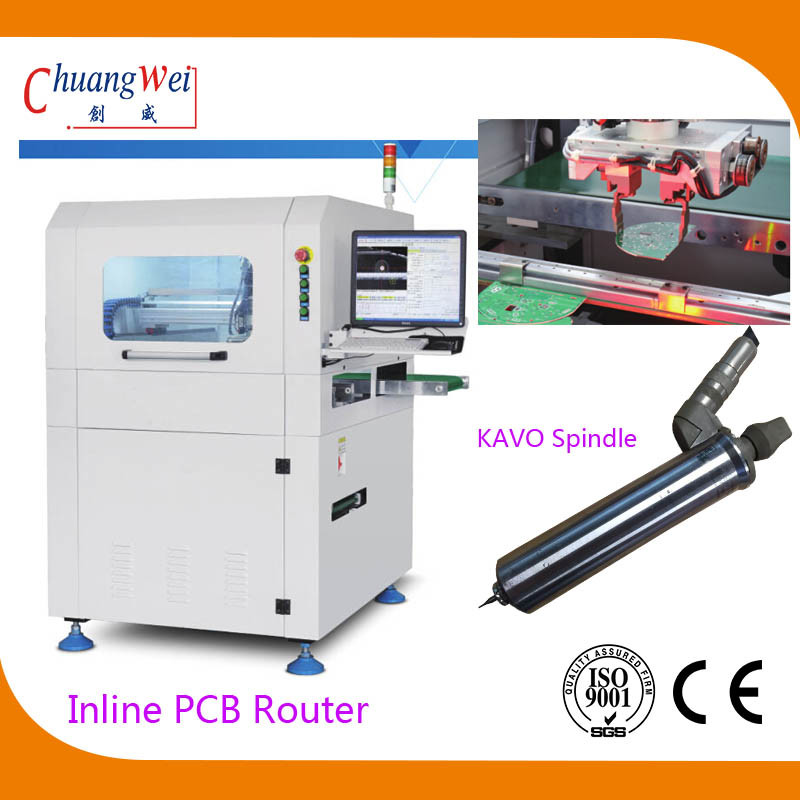

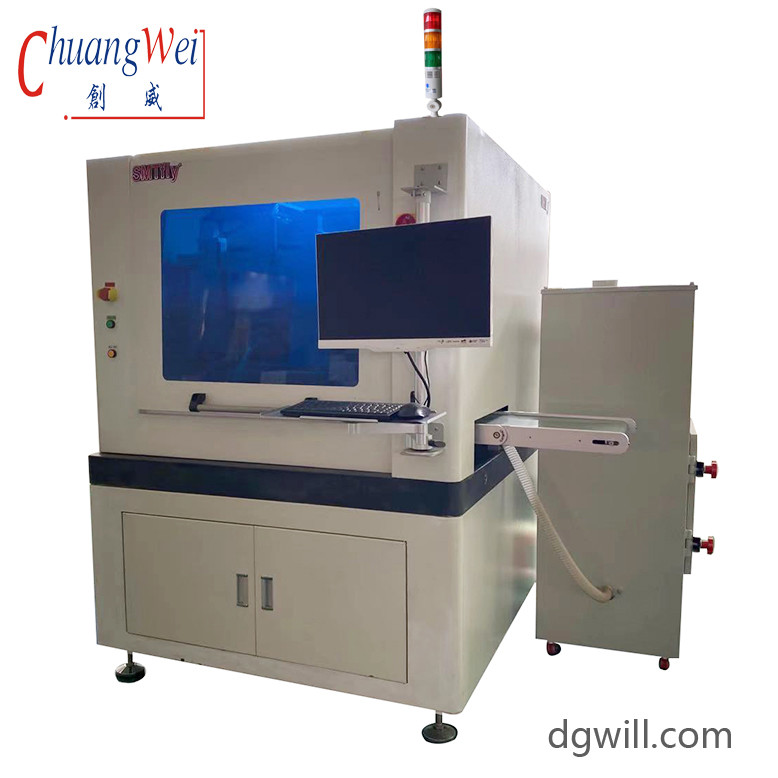

KAVO Spindle 60000RPM, CW-F03 ile yüksek hassasiyetli Inline PCB Depaneling Router
Özellikle PCBA bileşenlerini (paneli) ayrı parçalara kesmek için kullanılan bir on-line PCB, jig kesimi olmadan ray monteli yapıya sahiptir.ESD statik izleme özelliği, kesme geri bildirim gerginliği ve otomatik alet değişimi, 60000 dönüşün en yüksek hızına ulaşabilir.RM sistemimizin temelinde geliştirilen kontrol sistemi, müşterilerin hızlı ve doğru programlamalarını sağlayabilir..
Özellikleri:
1. Otomatik alet değişimi
2. ESD izleme
3.Kendi geri bildirimleri kesmek
4.Otomatik üretim modu
5.SPC istatistik fonksiyonu ile müşteri yönetimi arasındaki bağlantıSistem-ERP
6.Patlama geçirmez ile donatılabilirelektrikli süpürgenin işlevi
Yüksek güvenilirlik kesme sistemi
Almanya KAVO yüksek hızlı ana eksen, en yüksek hız 60000 dönme ile, ESD statik voltaj izleme ve kesme geri bildirim gerginliği ve otomatik alet değişimi işlevlerine sahiptir.
Spesifikasyon:
| Model | CW-F03 |
| Makine Boyutu | 1000*1200*1533mm |
| Ağırlık | Yaklaşık 1900 kg. |
| En fazla PCB boyutu | 350*350mm |
| PCB kalınlığı | 0.4-6mm |
| Transmisyon yüksekliği | 900±50 mm |
| Akış yönü | Sol -> Sağ |
| İletişim hızı | 1500mm/s ((max) / ayarlanabilir |
| Besleme plağı tipi | Bölüm tipi nakliye rehber rayı |
| Ray genişliği ayarlama | Otomatik |
| Üst ve alt bilgisayarların iletişim sinyali | SMEMA |
| PCB konumlandırması | Yukarı ve alt rehber rayı sıkıştırma |
| Seçim sistemi | 360° döner sıkıştırma sistemi; en fazla 2 grup vakum emici nozel, en fazla 4 grup ESD kemer taşıma/toplum paneli yönlendirme ünitesi |
| Kesme iğnesi/hız | Almanya KAVO, 60,000 rpm/min |
| Soğutma tipi | Hava basıncı |
| ESD izleme | - Evet. |
| Otomatik alet değişimi | - Evet. |
| Stres geribildirimini azaltmak | - Evet. |
| Kesme bıçağı kontrolü | - Evet. |
| Kesme hızı | 1-200mm/s |
| Kesme doğruluğu | ±0,5 mm |
| Tekrar konumlandırma doğruluğu | ±0,01mm |
| Koordinat hareket hızı | 1000mm/s |
| Çıkış plakası türü | ESD kemer taşıma/toplum paneli iletme ünitesi |
| Atık toplama türü | Pistin dışına çık. |
| Prosedür programlaması | Görsel sistem üzerinden GERBER çizim ithalat/değiştirme programı |
| Havalandırma | 5-8kg/cm2 |
| Güç kaynağı | AC380V±5%, 50/60Hz, 3KW |
Süper Görme Sistemi
Alman görüntüleme endüstriyel kamerası, Moritex Lens ve ölçüm seviyesi ışık kaynağından oluşan hassas bir makine görsel sistemi;
Yüksek istikrar ve rahatsızlık karşıtı kapasiteye sahip olan makine kalibrasyonu, telafi ve konumlandırma tüm işlevlerini destekler.
Yüksek güvenilirlik PCB tutma sistemi
Jig kesimi olmadan mükemmel bir çözüm; 2 mm'lik bir PCB sıkıştırma boyutu kapsamı, alıcı cihaz, yüksek istikrar ve düşük maliyetli olan tekrar yükleme / yüklemeyi gerçekleştirebilir.
ESD ATPD panel yollama sistemi
Panel yönlendirme çözümü 1: kesilmiş PCB, sabitleme sistemi ile kemer iletim hattına teslim edilecek ve daha sonra ESD iletim hattı ile makine aracılığıyla montaj hattına gönderilecektir.ya da özel manipülatör çözümü ile alınıp ürün durumuna yüklenir.
Panel yönlendirme çözümü 2: parti panel yönlendirme ünitesi ARM-1 kullanın, makinenin üzerinden kemer aktarım hattını sökün, makinenin arkasından panel yönlendirme ünitesini yerleştirin.ve doğrudan panelli ARM-1'deki blister kutusuna sıkıştırma sistemi aracılığıyla yükleyinÇözümün özelliği basitlik ve kolaylık.
