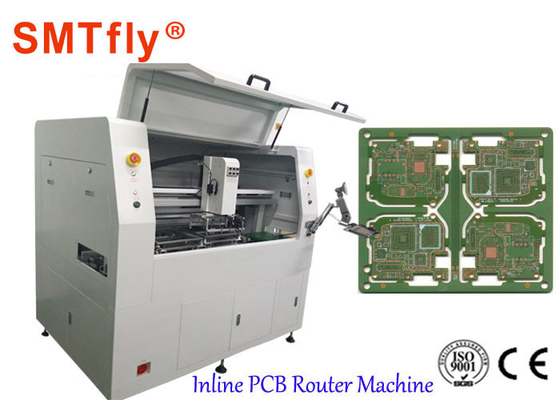

Yüksek Hızlı Mil Toz Toplayıcı, PCB Depanel ile Prototip PCB Delme Yönlendirme Makinesi
Tanım
Stressiz depanelizasyon için çözüm
Fikstür tabanlı yüksek verimli toz vakum sistemi
Yoğun şekilde doldurulmuş PCB'ler için temiz ve hassas depanelizasyon
Gelişmiş görüntü işleme yazılımı, yönlendirici yollarını programlamak için işaretle ve tıkla işlemi sunar
CCD kamera ile otomatik hizalama telafisi
Kullanıcı dostu çalışma
Otomatik yönlendirici bit derinliği ayarı ile uzatılmış bit ömrü
Geliştirilmiş dokunma süresi
Düşük bakım gerekli
Makul fiyat
Kalibrasyon gerektirmeyen lineer robot
Yazılım
|
Kontrol sistemi |
Windows XP Professional (Service3,v.3244) |
|
Operasyon GUI'si |
Çince Windows XP |
|
Program düzenleme |
Çizgide |
|
Görüş sistemi |
CCD AOTU ofseti |
|
Kontrol sistemi |
F 1.0.2 sürümü |
Donanım
|
CCD |
Sony 520 serisi endüstriyel kameralar |
|
LENS |
Bilgisayar EX2C |
|
Vida |
TBI Hassas zemin vidalı ithalatı |
|
Kılavuz |
HIWIN genişletme İthal lineer kılavuz ray |
|
MOTOR |
JiaBao LCF Serisi |
|
G/Ç KONTROL KARTI |
HFC PCI-9074 |
|
SÜRÜCÜ KONTROL KARTI |
HFC PCI-9074 |
|
G/Ç KARTI |
PCI-9074-64pcs/-38pcs |
|
Statik temizleme |
STATİK-ST401A Serisi |
|
Bilgisayar |
RMC-8401/6113LP4/300ATX/8651VNA/P4 2.8G 2CPU(S)/1G DDR/80G |
|
Makine arayüzü |
AOC LCD17", Logitech fare |
Performans parametreleri
|
Etraflı |
|
|
Boyutlar (G*D*Y) |
1220mm*1450mm*1420mm |
|
Ağırlık |
550kg |
|
Yükseklik ofseti |
60~110mm |
|
Manipülatör |
|
|
Motor tipi |
JiaBao serisi |
|
Konumlandırma tekrarlanabilirliği |
0,001 mm |
|
Eksen çalışma alanı(max) |
680mm*360mm*50mm |
|
iş istasyonu |
|
|
iş istasyonu |
standart, uzmanlık |
|
PCB yükleme/boşaltma |
Manuel |
|
PCB boyutu (maks) |
322 mm * 322 mm |
|
PCB kalın (maks) |
5 mm |
|
Fikstür |
|
|
Sertlik fikstürü |
standart |
|
Fikstür sabitleme |
makine |
|
Mil Motoru |
|
|
Güç |
400W |
|
mil |
50000rpm/dak |
|
Korumak |
kendinden/rüzgar soğutma |
|
Kesiciyi değiştir |
uzmanlık |
|
Yönlendirme yeteneği |
|
|
Kesme hızı (maks.) |
100 mm/sn |
|
Sürüş hızı (maks.) |
3000 mm/sn |
|
Kesme hassasiyeti |
0,01 mm |
|
Vakum sistemi |
|
|
vakum gücü |
2.2KW AC 380V |
|
Vakum çekül |
|
|
Araçlar |
|
|
Güç |
2.2KW AC380V |
|
Hava besleme |
2~5KG/cm2 |

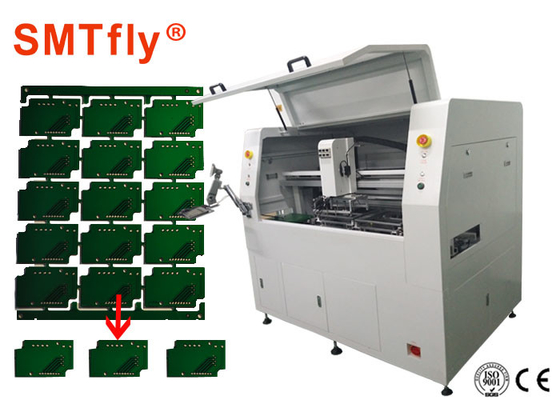

PCB Router ile Depaneling
PCB Depaneling'in Faydaları
Bir baskılı devre kartını sökmenin Sayaka PCB Router'dan daha iyi bir yolu yoktur.Bu PCB depaneler, bileşenler üzerindeki stresi en aza indiren bir yönlendirici bitin kullanılmasıyla sorunsuz PCB depanelinginin cevabıdır.Makinede bulunan yüksek hızlı iş mili, kesimi hızlandırır ve hassasiyeti korurken, çeşitli kesim desenleriyle esnek panel tasarımlarına da olanak tanır.PCB depanerimiz, otomatik olarak 5 derinlik seviyesine kadar değişen yönlendirici bit derinlik ayar sistemimizle bit değiştirmeyi de azaltacaktır.PCB yönlendirici bit maksimum kesme hızı saniyede 50 mm'dir, seyahat hızı ise saniyede maksimum 800 mm'dir.Yerleşik bir fikstür tabanlı toz vakum sistemi ile sistemin temiz ve verimli olacağından emin olabilirsiniz.Bu, bükülmeyi önler ve en etkili toz toplama için vakum gücünden tam olarak yararlanır.
Kolay operasyon
Kullanımı kolay, PCB yönlendiricinin görüntü işleme yazılımı, kesme yollarının işaretle ve tıkla teknolojisiyle programlanmasını kolaylaştırırken, aynı zamanda bir CCD kamera ile hizalamayı otomatik olarak telafi eder.Harici bir düğmeye basit bir dokunuşla, kolay kullanım için PCB depaneling hemen başlatılabilir ve kullanımı kolay ön programlama modu ile makinenin çalışması daha da basit hale getirilir.Makine kolay erişim ve onarım için tasarlandığından, PCB depaneler de çok az bakım gerektirir.Çerçeve yapısı ve iş mili motoru X, Y ve Z ekseninde çalışırken, dönüşler için 60.000 rpm sağlamak üzere seramik yatak entegre edilmiştir.
Uygun Maliyet
Depaneling sistemlerimizin sunduğu çeşitli faydalar ve makinelerin çalıştırılabilme kolaylığı ile fiyat yadsınamaz derecede pratiktir.Depaneling ihtiyaçları yalnızca verimlilik ve basitlik ile karşılanmakla kalmaz, aynı zamanda düşük maliyet para ve zamandan tasarruf sağlar.
