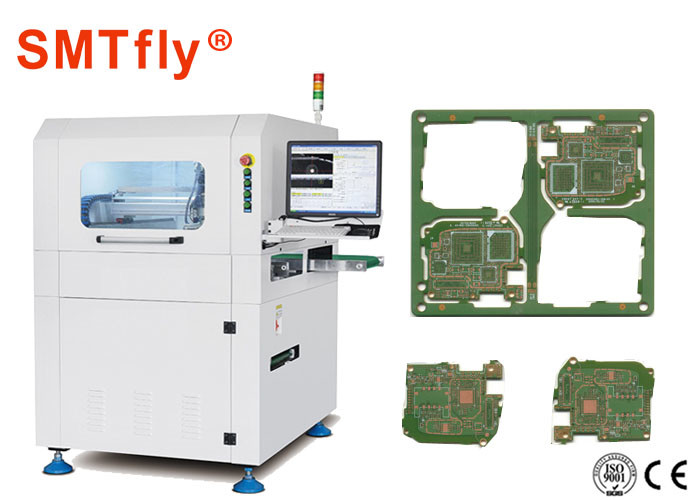

KAVO Mil Inline PCB Router Yüksek güvenilirlikli kesme sistemi, CW-F03 ile PCB Yönlendirme
PCBA bileşenlerini (paneli) ayrı parçalara kesmek için özel olarak kullanılan, jig kesme olmadan raya monte yapıya sahip çevrimiçi bir PCB.Hemen üretime alınabilir.ESD statik izleme, kesme gerilimi geri bildirimi ve otomatik takım değiştirme özellikleriyle 60000 dönüşe kadar maksimum hıza ulaşabilir.RM sistemimiz temelinde geliştirilen kontrol sistemi, müşterinin hızlı ve doğru programlamasını sağlayabilir.
Şartname:
| modeli | CW-F03 |
| Makine Boyutu | 1000*1200*1533mm |
| Ağırlık | Yaklaşık 1900 kg |
| Maksimum PCB Boyutu | 350*350mm |
| PCB Kalınlığı | 0,4-6 mm |
| İletim yüksekliği | 900±50mm |
| İletim yönü | Sol -> Sağ |
| İletim hızı | 1500mm/s(maks)/ayarlanabilir |
| Besleme plakası tipi | Bölüm tipi taşıma kılavuz rayı |
| Ray genişliği ayarı | Otomatik |
| Üst ve alt bilgisayarların iletişim sinyali | SMEMA |
| PCB Konumlandırma | Üst ve alt kılavuz rayı sıkıştırma |

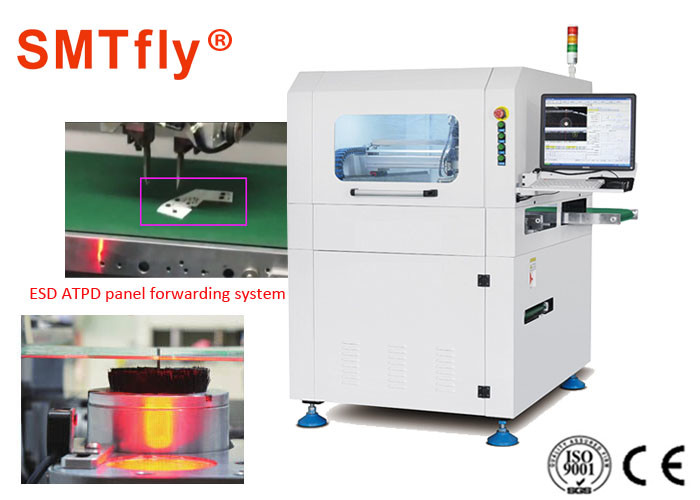

| toplama sistemi | 360 ° döner kenetleme sistemi;En fazla 2 grup vakumlu emiş nozulu, en fazla 4 grup ESD bant taşıma/toplu panel iletme ünitesi |
| Kesme mili/hızı | Almanya KAVO, 60.000rpm/dak |
| Soğutma tipi | Hava sıkıştırma |
| ESD izleme | Evet |
| Otomatik takım değiştirme | Evet |
| Gerilim geri beslemesini kesme | Evet |
| Bıçak kontrolünü kırmak | Evet |
| Hız kesmek | 1-200 mm/sn |
| Kesme doğruluğu | ±0.5mm |
| Tekrar konumlandırma doğruluğu | ±0.01 mm |
| Koordinat hareket hızı | 1000 mm/sn |
| çıkış plakası tipi | ESD bantlı taşıma/toplu panel yönlendirme ünitesi |
| Atık toplama türü | yoldan çıkmak |
| Prosedür programlama | Görsel sistem üzerinden GERBER çizim içe aktarma/Düzenleme programı |
| Hava besleme | 5-8kg/cm2 |
| Güç kaynağı | AC380V±5%, 50/60Hz, 3KW |
Özellikler:
1. Otomatik takım değiştirme
2. ESD izleme
3. Stess geribildirimini kesmek
4. Otomatik üretim modu
5. Spc istatistik fonksiyonu ile müşterinin yönetim sistemi-ERP arasındaki bağlantı
6. Elektrikli süpürgenin patlamaya dayanıklı işlevi ile donatılabilir
Avantajlar:
Yüksek güvenilirlikli kesme sistemi
Almanya KAVO yüksek hızlı ana eksen, 60000 dönüş maksimum hızına sahip olup, ESD statik voltaj izleme ve kesme gerilimi geri bildirimi ve otomatik takım değiştirme işlevlerine sahiptir.
Süper Görüş Sistemi
Alman hayali endüstriyel kamera, Moritex Lens ve ölçüm seviyesi ışık kaynağından oluşan hassas bir makine görsel sistemi;O
yüksek stabilite ve bozulma önleme kapasitesi ile makine kalibrasyonu, kompanzasyon ve konumlandırmanın tüm fonksiyonlarını destekler.
Otomatik takım değiştirici
Standart takım değiştirici, her biri 10'luk bir üst yükleme Kapasitesine sahip üç çeşit 3.175 mm takımı destekler.Hassas bağlama sistemi ve kaldırma sistemi ile birleştirilmiştir;kesme mekanizmasının üç ekseni -X1,Y1 ve Z1 takım değiştirmeyi gerçekleştirebilir.
Bu model, freze bağlantılarına sahip PCB kartı için uygundur, ilgileniyorsanız, bizimle iletişime geçin:
E-posta: sales@dgwill.com
