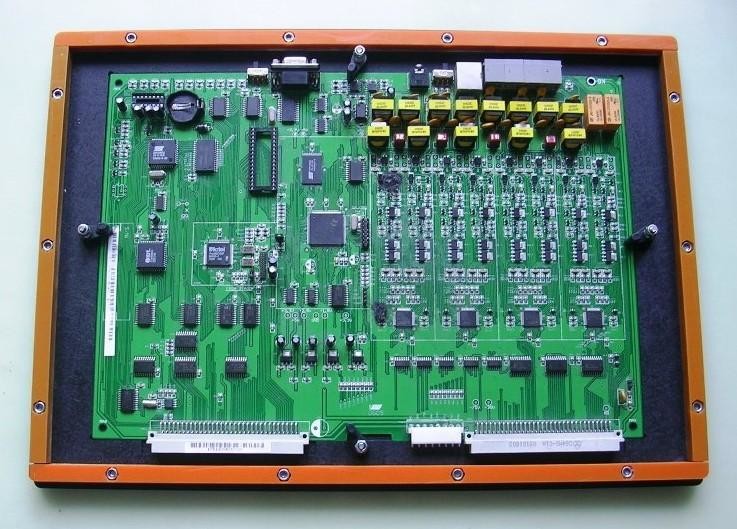

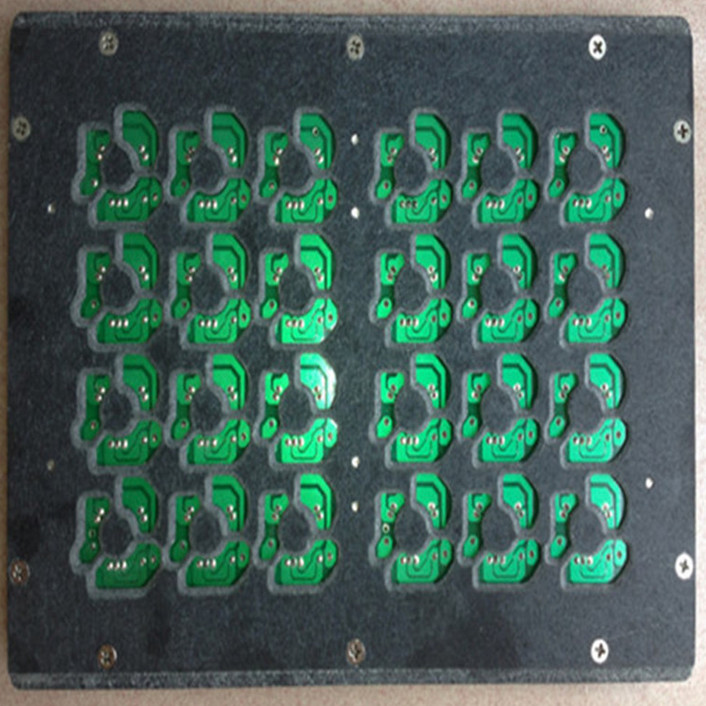

| Modeli | Durostone CHP760 | DurostoneCAS761 | DurostoneCAG762 |
| Derece | Standart | Anti-Statik | Anti-statik (Optik) |
| Renk | Mavi | Siyah | Gri |
| Yoğunluk (g / mm3) | 1.85 | 1.85 | 1.85 |
| Standart Çalışma Sıcaklığı | 260 | 260 | 260 |
| Maksimum Çalışma Sıcaklığı (C) | 350 | 350 | 350 |
| Sac Boyutu (mm) | 2440 × 1220 | 2440 × 1220 | 2440 × 1220 |
| Kalınlık / ağırlık (mm / kg) | 3/17, 4/22 | 5/28, 6/33, 8/44 | 10/55, 12/66 |

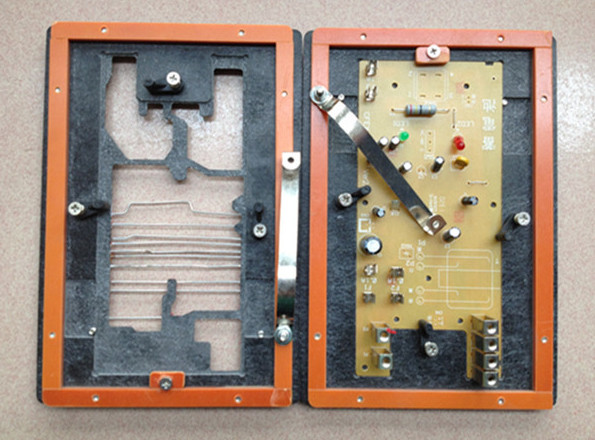

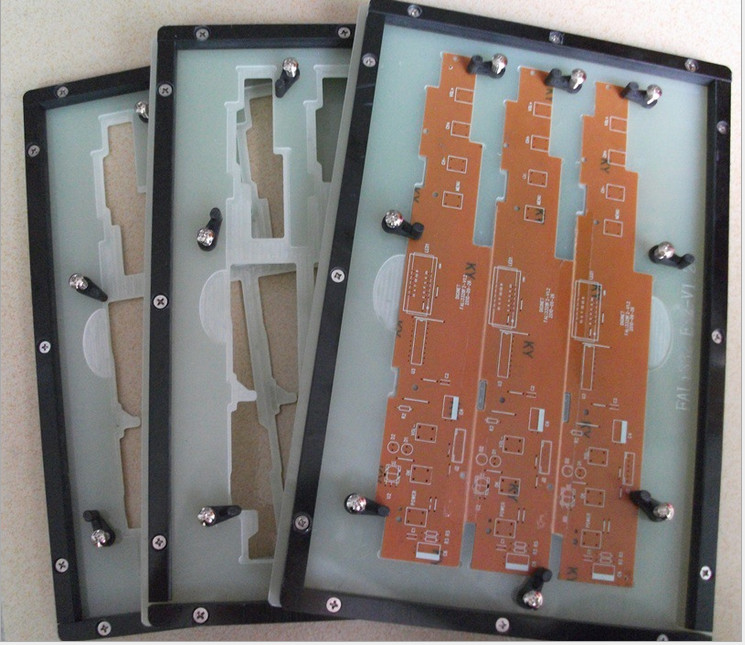

Müşterilerimizin çoğu tarafından bazı avantajlardan dolayı kullanılmaktadır:
1. Üretim hattında daha hızlı konumlandırma
2. Takviyeli çubukların eksik olması nedeniyle düşük maliyetler
3. Daha iyi hacimli stoklama
4. Üretim hattında farklı tahta türleriyle daha iyi verim
Yüzey montaj teknolojisi (SMT), PCB'lerde inç kare başına daha yüksek devre yoğunluklarını yönlendiren başlıca faktördür.Bileşenlerin ve cihazların devre kartlarının yüzeyine doğrudan bağlanması, ürünlerin çok daha yüksek devre hızlarında çalışmasını sağladı, daha yüksek devre yoğunluğuna izin verdi ve daha az harici bağlantı gerektirdi.Bu ilerlemeler, maliyetleri büyük ölçüde düşürdü, performansı ve ürün güvenilirliğini artırdı.Bununla birlikte, bu faydalar zorlukları olmadan gelmez.Azalan ped boyutlarına lehim pastası basmak, daha küçük bileşenleri yerleştirmek ve çeşitli sonlandırma kaplamaları ve malzemeleri ile tüm montajları yeniden akıtmak, proses mühendislerinin her gün karşılaştığı teknik zorluklardan sadece birkaçıdır.
Bu tahmin üç şekilde yapılabilir
Bir PCB varsa (tercihen doldurulmuşsa) - satış mühendislerimiz panonuzu hızla değerlendirebilir.
PCB tasarım verileri mevcutsa, bunları işleyecek, analiz edecek ve uzaktan değerlendireceğiz.
Aşağıda sunulan kuralları kullanarak bunu yapabilirsiniz - müşterilerimiz, yukarıdaki iki yöntemin en kolay olduğunu çabucak bulurlar.
Gerber, Excellon ve diğer veriler gerekli
Pin Land'den SMT'ye ped boşluğu değerlendirmesi
Aşağıdaki iki şekil, plan ve kesit görünümlerinde bir CSWSC'nin bir bölümünü göstermektedir.Sağ taraftaki şekil, daha fazla açıklık olduğunu göstermektedir.
konektör yönü dalgaya dik olduğunda gereklidir.
Dalga yönüne paralel yerleştirilmiş PTH Bileşenleri
Pim alanı ve SMT ped arasında gerekli olan boşluk oldukça yapılabilir
küçük, çünkü lehimin bileşen ceplerinin "altından" akması gerekmiyor.
PCB Tasarım Etkileri - Kart Tasarımcıları için - veya yanıt
Müşterilerimiz tarafından tasarım yanıtlama fırsatlarının belirlenmesine yardımcı olmak için sık sık çağrılırız.
Bir pano içindeki sorunlu alanları belirleyeceğiz ve bileşenlerin uygun hareketlerini önereceğiz.(İdeal olarak, PCB üretilmeden önce)
Bununla birlikte, bunu okuyan pano tasarımcıları için dört "kural" daha hatırlayabilir misiniz (değişken olan diğer yüzlerce kural ile rekabet etmek için
kafanın etrafında).
Büyük (yüksek) SMT bileşenlerini PTH alanlarından uzak tutun.
PTH bileşenlerinin çevresindeki ön ve arka alanları olabildiğince açık bırakın.
Herhangi bir SMT bileşenini herhangi bir PTH bileşeninin 3 mm (0,12 ") yakınına KOYMAYIN.
Tüm PTH bileşenlerini bir panonun bir kenarı boyunca sıraya koymayın - kartın ortasındaki maskelemeyi desteklememize izin vermek için biraz boşluk bırakın.
