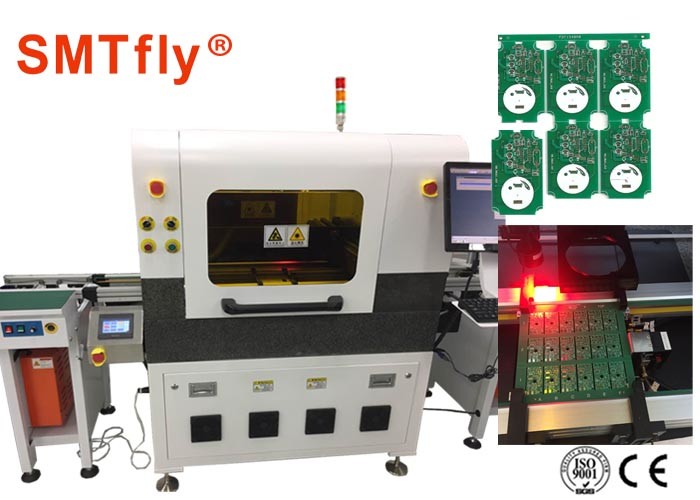

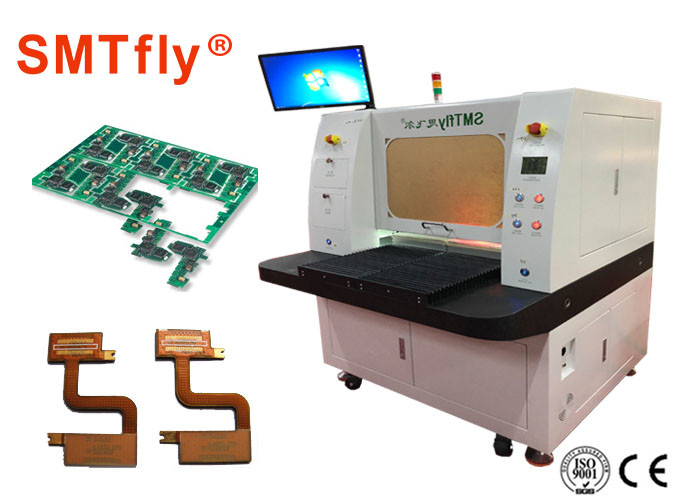

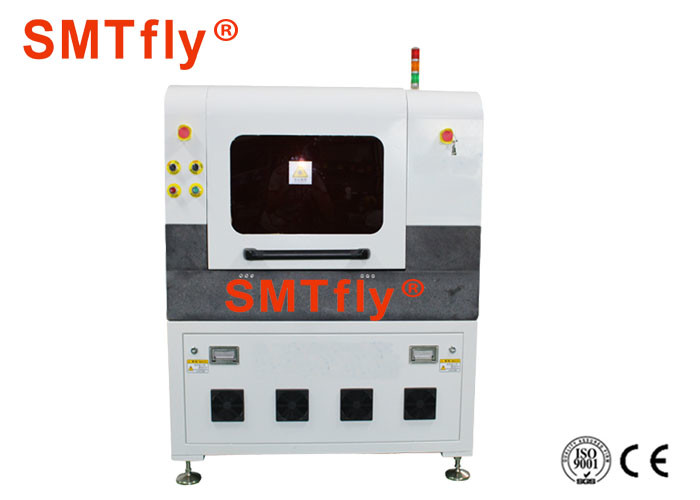

Karmaşık Konturların Hassas Kesimi için 17W UV Lazer PCB Ayırıcı

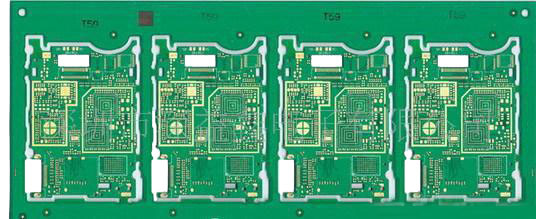

PCB depaneling (singulation) lazer makineleri ve sistemleri son yıllarda popülerlik kazanmaktadır.Mekanik depanaling/singulation, frezeleme, kalıp kesme ve zar testere yöntemleri ile yapılır.Bununla birlikte, levhalar küçüldükçe, daha ince, daha esnek ve daha karmaşık hale geldikçe, bu yöntemler parçalarda daha da fazla abartılı mekanik stres oluşturur.Ağır alt tabakalara sahip büyük levhalar bu gerilmeleri daha iyi emerken, sürekli küçülen ve karmaşık levhalarda kullanılan bu yöntemler kırılmaya neden olabilir.Bu, mekanik yöntemlerle ilişkili ek takımlama ve atık giderme maliyetlerinin yanı sıra daha düşük verim sağlar.

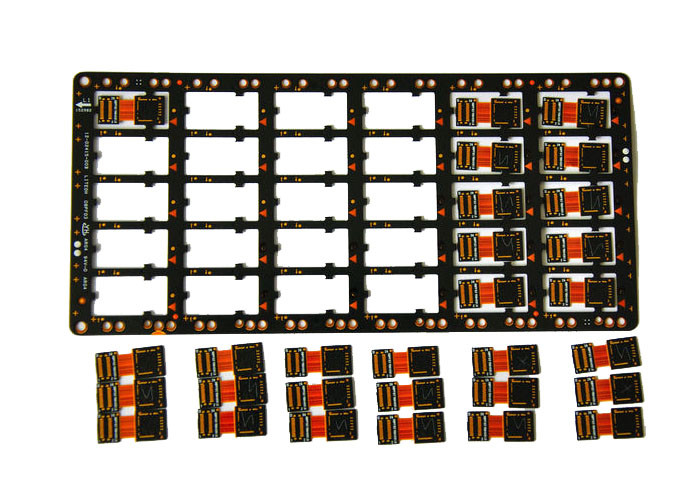

PCB endüstrisinde giderek artan bir şekilde esnek devreler bulunur ve bunlar aynı zamanda eski yöntemlere zorluklar da getirir.Bu kartlarda hassas sistemler bulunur ve lazer olmayan yöntemler, hassas devrelere zarar vermeden onları kesmek için mücadele eder.Temassız bir panel ayırma yöntemi gereklidir ve lazerler, alt tabakadan bağımsız olarak, onlara herhangi bir zarar verme riski olmadan son derece hassas bir tekleme yöntemi sağlar.
Şartname
| lazer sınıfı | 1 |
| Maks.çalışma alanı (X x Y x Z) | 300 mm x 300 mm x 11 mm |
| Maks.tanıma alanı (X x Y) | 300 mm x 300 mm |
| Maks.malzeme boyutu (X x Y) | 350 mm x 350 mm |
| Veri giriş biçimleri | Gerber, X-Gerber, DXF, HPGL, |
| Maks.yapılandırma hızı | Uygulamaya bağlıdır |
| Konumlandırma doğruluğu | ± 25 μm (1 Mil) |
| Odaklanmış lazer ışınının çapı | 20 um (0,8 Mil) |
| lazer dalga boyu | 355 nm |
| Sistem boyutları (G x Y x D) | 1000mm*940mm *1520 mm |
| Ağırlık | ~ 450 kg (990 lb) |
| Çalışma koşulları | |
| Güç kaynağı | 230 VAC, 50-60 Hz, 3 kVA |
| Soğutma | Hava soğutmalı (dahili su-hava soğutma) |
| Ortam sıcaklığı | 22 °C ± 2 °C @ ± 25 μm / 22 °C ± 6 °C @ ± 50 μm (71,6 °F ± 3,6 °F @ 1 Mil / 71,6 °F ± 10,8 °F @ 2 Mil) |
| Nem | < %60 (yoğuşmasız) |
| Gerekli aksesuarlar | Egzoz ünitesi |
Neden biz
1.Denizaşırı makinelere hizmet verebilecek mühendisler.
Makine eğitimi yapmak ve teknik destek sunmak için freign ülkelere gönderilecek mühendisler mevcuttur.
2. Aksesuarlar hariç makineler için bir yıl garanti.
Sağlam çerçeve konstrüksiyonu ve Japon çelik bıçakları iyi bir değerlendirme aldı ve denizaşırı müşteriler tarafından kabul edildi.Garanti kapsamında ücretsiz olarak değiştirilecek parçalar sunuyoruz, müşterilerin yalnızca navlun ücreti ödemesi gerekiyor.
3.. Etkili müşteri hizmetleri.
Hepimiz birlikte, bireysel olarak herhangi birimizden daha güçlü ve daha akıllıyız.Başarılı olmak için sorumluluk almalı, diğer ortaklarla ve departmanlarla işbirliği yapmalı, birbirimizle etkin bir şekilde iletişim kurmalı, coşkuyu beslemeli ve karar alma süreçlerine katılmalıyız.Müşteriler tarafından kolayca ulaşılabilir olmak ve problemlerini çözmek için anında cevap vermek ve müşteriler için değer yaratmak
4. Olgun teknik ve işlemenin öncüsü, yüksek kaliteli makineler yapar.
Güney Çin'deki en büyük fabrikada, PCB ayırıcı makinelerde ve lehim makinelerinde 12 yıllık tecrübeye sahibiz.pcb yönlendirici makinesi
Ar-Ge ekibimiz, pazar geliştirme trendini karşılamak için mevcut makineleri sürekli olarak yükseltmektedir.
CE onayı
